Opis produktu: Grove - czujnik GSR - oporu elektrycznego skóry
Moduł wyposażony w czujnik GSR wykorzystujący do pracy reakcję skórno - galwaniczną. Silne emocje wywołują bodziec przekazywany do współczulnego układu nerwowego powodując zwiększone wydzielanie potu przez gruczoły przez co zmienia się opór elektryczny skóry zależnie od jej nawilżenia. Czujniki tego typu mają zastosowanie w psychofizjologii, odzwierciedlają one reakcję na stres, przeżywane emocje oraz poziom aktywności. Zasilany jest napięciem 5 V. Posiada wyjście analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych, w tym Raspberry Pi i Arduino.
Podłączenie
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.

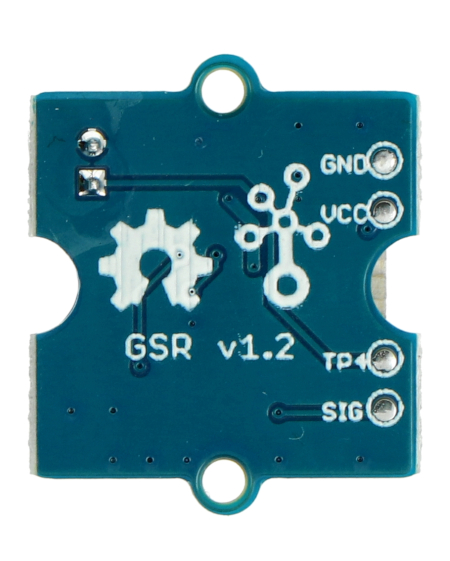

| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 5 V. |
| TP1 / NC | Nie podłączone. |
| SIG | Sygnał sterujący. |
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika dla Arduino. |
Specyfikacja
- Napięcie zasilania: 3,3 V / 5 V
- Czułość: regulowana potencjometrem
- Interfejs: Analogowy
- Zestaw zawiera:
- Czujnik GSR
- Opaski na palce wymagane do wykonania pomiaru z przewodem 45 cm, który można rozszerzyć
- Przewód połączeniowy typu Grove 20 cm
- Wymiary: 24 x 20 x 9,8 mm
- Masa: 29 g
