Opis produktu: Gravity - światłowodowy moduł nadawczo-odbiorczy - UART - DFRobot TEL0153
Moduł przeznaczony do transmisji sygnału. Dzięki pełnej izolacji elektrycznej zapobiegającej zakłóceniom elektromagnetycznym działa z prędkością 2000000 bodów w odległości nawet do 10 km. Produkt został wyposażony w ochronę odgromową. Może być stosowany z rozdzielaczem optycznym w realizacjach sieci o topologii gwiazdy (one-to-many star networking). Moduł wyposażono w złącze Gravity. Wykorzystuje komunikację UART.

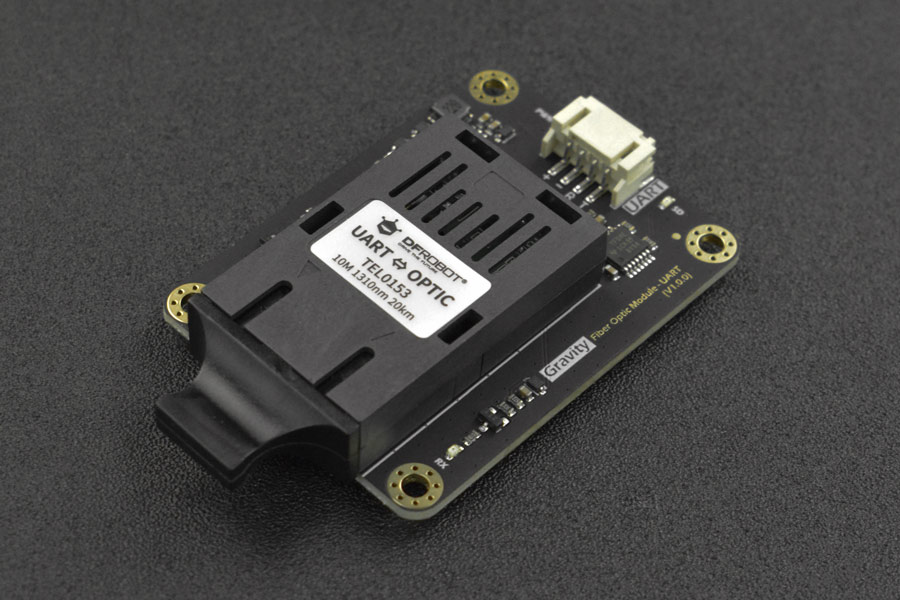

Gravity - światłowodowy moduł nadawczo-odbiorczy - UART.
Elementy umieszczone na module DFRobot TEL0153.
Elementy na płytce modułu
- Złącze Gravity: wykorzystuje interfejs UART.
- Dioda PWR: wskaźnik informujący o zasilaniu. Świeci gdy moduł jest zasilany.
- Dioda LED SD: wskaźnik odłączenia światłowodu. Zapala się po odłączeniu światłowodu.
- Dioda LED TX: wskaźnik transmisji światłowodowej. Miga podczas przesyłania sygnału.
- Dioda LED RX: wskaźnik odbioru. Miga podczas odbierania sygnału.
- Interfejs światłowodowy SC.
Specyfikacja modułu
- Napięcie zasilania: od 3,3 do 5 V
- Napięcie sygnału: od 3,3 do 5 V
- Maksymalna prędkość transmisji: 2000000 bodów
- Odległość komunikacji: do 10 km
- Robocza długość fali: 1310 nm
- Typ światłowodu: single mode
- Interfejs światłowodowy: SC
- Temperatura pracy: od 0°C do 70°C
- Wymiary: 57 x 42 mm
Zawartość zestawu
- Gravity - światłowodowy moduł nadawczo-odbiorczy - UART - DFRobot TEL0153: 1 szt.
- Przewód Gravity: 1 szt.
Elementy znajdujące się w zestawie.
