Opis produktu: Gravity - moduł komunikacyjny WiFi IoT - DFRobot TEL0126
Moduł WiFi wyposażony w złącze zgodne z systemem Gravity, wyprodukowany przez DFRobot. Obsługuje wiele platform programistycznych w tym Arduino, MakeCode i Mind+. Moze być wykorzystywany z platformami IoT takimi jak Easy IoT, IFFTTT, ThingSpeak czy SIoT. Wykorzystuje magistrale I2C i UART do komunikacji z modułem głównym. Znajduje zastosowanie w budowie projektów IoT z płytkami typu micro:bit, Arduino, STM32 i podobnymi.
Producent udostępnia Stronę Wiki produktu, która zawiera szczegółowy przewodnik użytkownika oraz przykładowe kody programów.
Gravity - moduł komunikacyjny WiFi IoT od DFRobot.

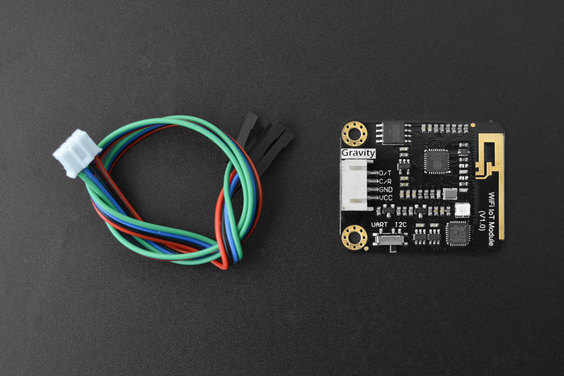

W skład zestawu wchodzi także przewód połączeniowy z odpowiednim złączem.
Przegląd funkcji
- Obsługiwany przez najpopularniejsze platformy programistyczne Arduino IDE oraz programowanie blokowe MakeCode i Mind+
- Wykorzystujący dwa interfejsy komunikacyjne: I2C i UART
- Posiadający wsparcie Maincontroller Arduino, micro:bit
- Współpraca z platformami IoT EasyIoT, IFTTT, ThingSpeak
- Złącze zgodne ze standardem Gravity

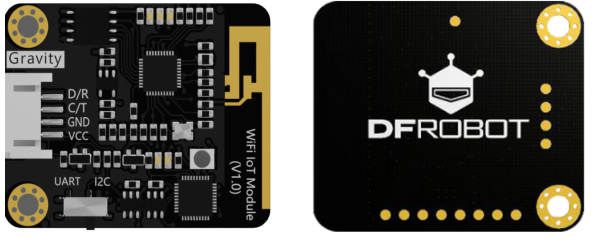

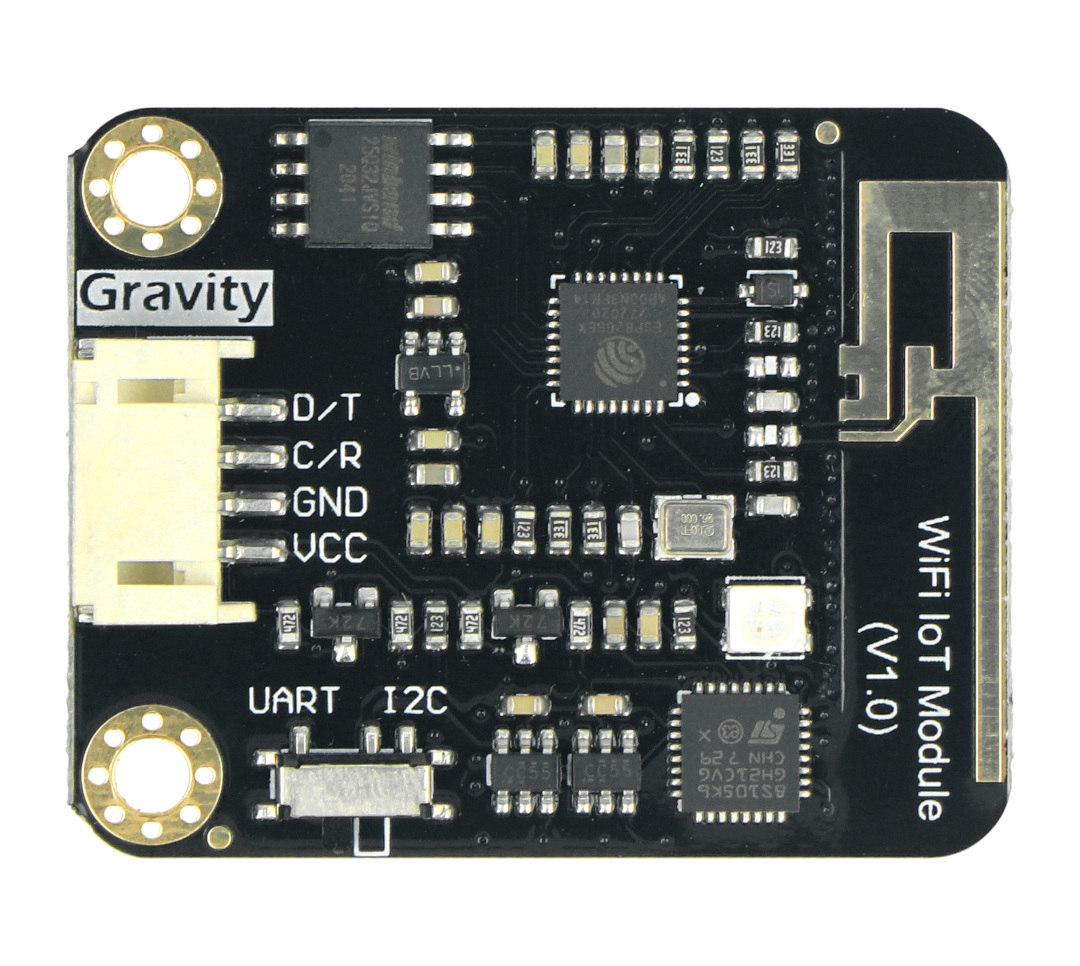

Opis wyprowadzeń
- D / R - linia danych interfejsu komunikacyjnego I2C / UART
- C / T - linia zegarowa interfejsu komunikacyjnego I2C / UART
- GND - masa układu
- VCC - zasilanie od 3,3, V do 5,5 V
Tryby sygnalizowane diodami LED
- Kolor czerwony - połączenie nieudane
- Kolor niebieski - połączenie nawiązane
- Kolor zielony - prawidłowa praca modułu
- Kolor fioletowy - MQTTT jest odłączony
Tryby sygnalizowane są za pomocą diod LED, które wyświetlają się w czterech kolorach: czerwonym, niebieskim, zielonym i fioletowym.
Zasilany napięciem w zakresie od 3,3 V do 5,5 V.
Specyfikacja techniczna
- Napięcie zasilania: od 3,3 V do 5,5 V
- Interfejs komunikacyjny: I2C, UART
- Standard bezprzewodowy: IEEE802.11b / g / n
- Szyfrowanie: WPA WPA2 / WPA2 – PSK
- Częstotliwość WiFi: 2,4 GHz
- Protokół: wbudowany TCP / IP
- Obsługiwane platformy IoT: Easy IoT, IFFTTT, ThingSpeak, SIoT
- Obsługiwane platformy programistyczne: Arduino IDE, MakeCode, Mind +
- Wymiary modułu: 37 x 32 mm
Zawartość zestawu
- Moduł komunikacyjny WiFi
- Dedykowany przewód połączeniowy ze złączem Gravity
