Opis produktu: Air Quality Combo - czujnik jakości powietrza w pomieszczeniach - SCD41 + SEN55 - Qwiic - SparkFun SEN-25200
Air Quality Combo wyprodukowany przez firmę SparkFun to wielofunkcyjny czujnik przeznaczony do pomiaru jakości powietrza wewnątrz pomieszczeń. Produkt łączy w sobie dwa sensory SCD41 oraz SEN55, dzięki czemu możliwy jest pomiar CO2, lotnych związków organicznych (VOC), cząstek stałych (PM1 / PM2,5 / PM4 / PM10), temperatury i wilgotności względnej. Do komunikacji z podłączonym mikrokontrolerem wykorzystuje magistralę I2C, a połączenie fizyczne realizowane jest poprzez złącza przelotowe lub złącza Qwiic. Air Quality Combo wykorzystuje wbudowany obwód buck/boost do wzmocnienia napięcia 3,3 V ze złącza Qwiic lub pinu 3,3 V PTH do 5 V.
Sprawdź także przewodnik użytkownika przygotowany przez producenta.

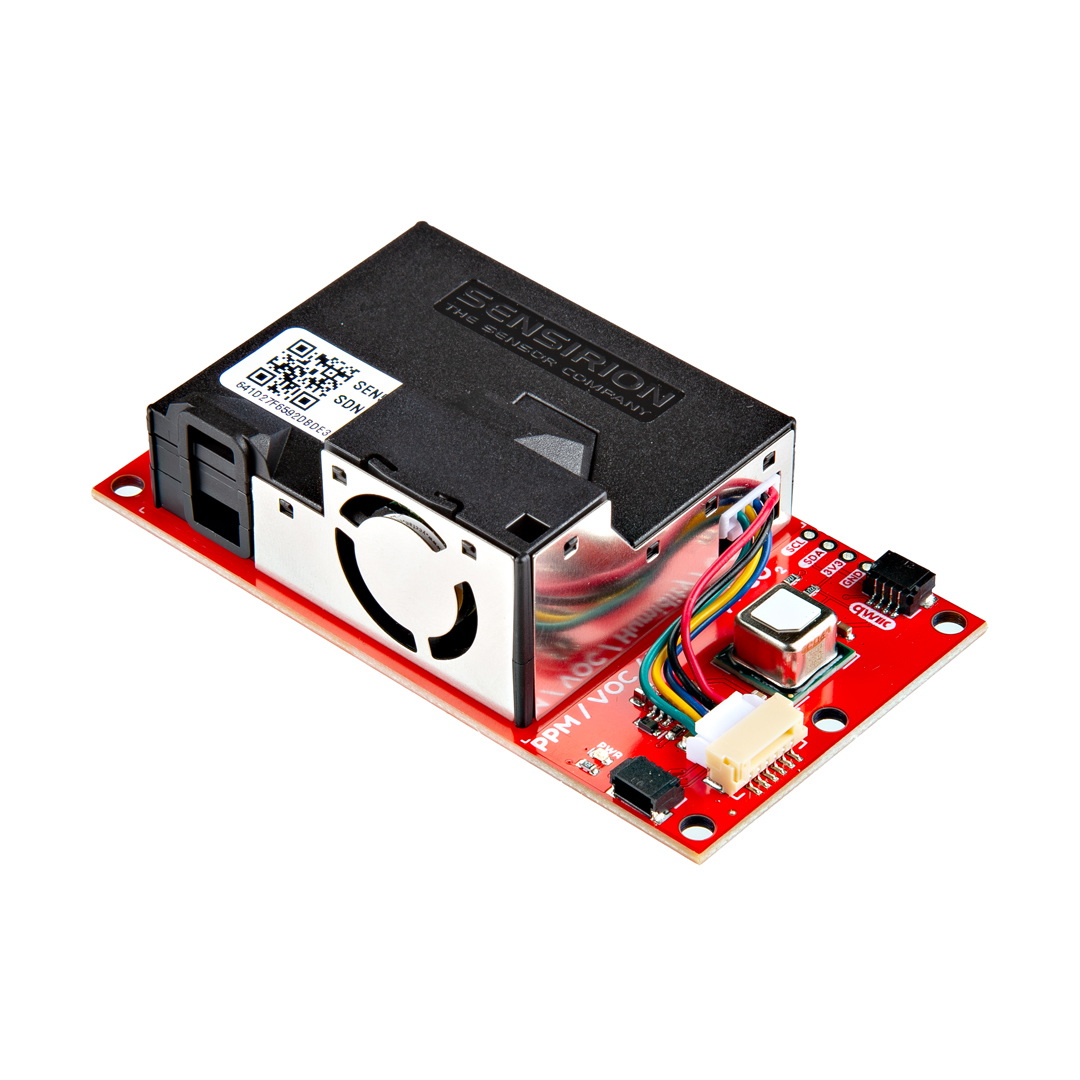

Air Quality Combo - czujnik jakości powietrza w pomieszczeniach - SCD41 + SEN55 - Qwiic - SparkFun SEN-25200.

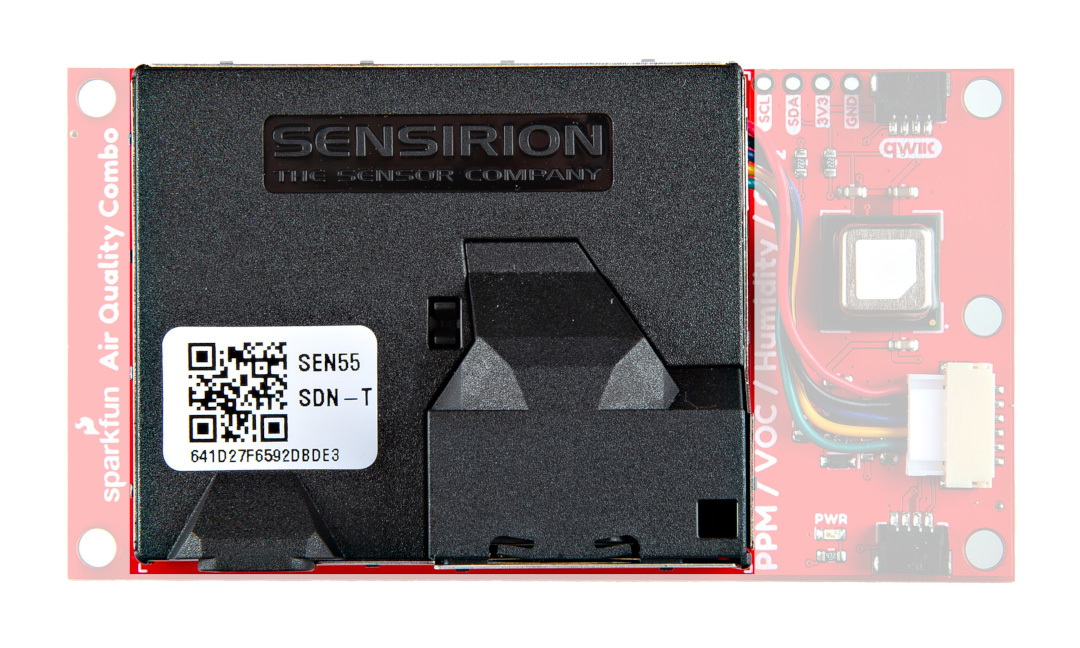

Czujnik SEN55.
Czujnik SCD41
Wykorzystuje system pomiaru fotoakustycznego NDIR PASens firmy Sensirion. Umożliwia również pomiary ciśnienia w otoczeniu. Zasilany jest napięciem od 2,4 V do 5,5 V. SCD41 posiada wbudowany automatyczny system samokalibracji, dla zachowania ciągłej dokładności pomiarów.
Czujnik SEN55
Służy do monitorowania jakości powietrza. Zasilany jest napięciem od 4,5 V do 5,5 V (zalecane 5 V). SEN55 umożliwia pomiar cząstek stałych o wielkości: PM1, PM2,5, PM4 i PM10 w stężeniu od 0 do 1000 µg/m3. Wykrywa również wskaźniki VOC i NOx w zakresie od 1 do 500 punktów indeksowych.
Główne cechy czujnika
- Stanowi połączenie dwóch czujników SCD41 oraz SEN55, umożliwiających pomiar CO2, lotnych związków organicznych (VOC), cząstek stałych (PM1,0 / PM2,5 / PM4 / PM10), temperatury i wilgotności względnej
- Wykorzystuje magistralę I2C do komunikacji z minikomputerem
- Został wyposażony w dwa złącza Qwiic, które umożliwiają szybkie połączenie z płytkami takimi jak Arduino bez konieczności lutowania wyprowadzeń
- Wyposażony w czerwoną diodę LED, wskazującą zasilanie
- Wykorzystuje wbudowany obwód buck/boost do wzmocnienia napięcia 3,3 V ze złącza Qwiic lub pinu 3,3 V PTH do 5 V
Należy przeprowadzić pełną kalibrację czujnika SCD41, wykonując ciągłe pomiary przez jedną godzinę dziennie przez siedem dni, aby uzyskać optymalne rezultaty.

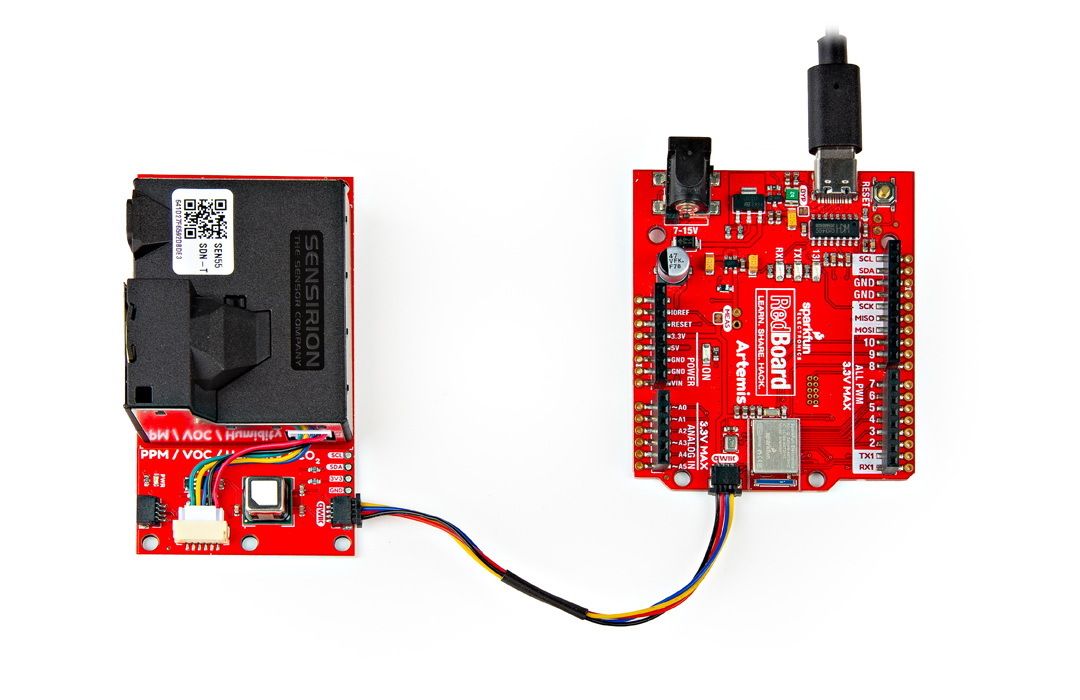

Podłączenie czujnika z minikomputerem.

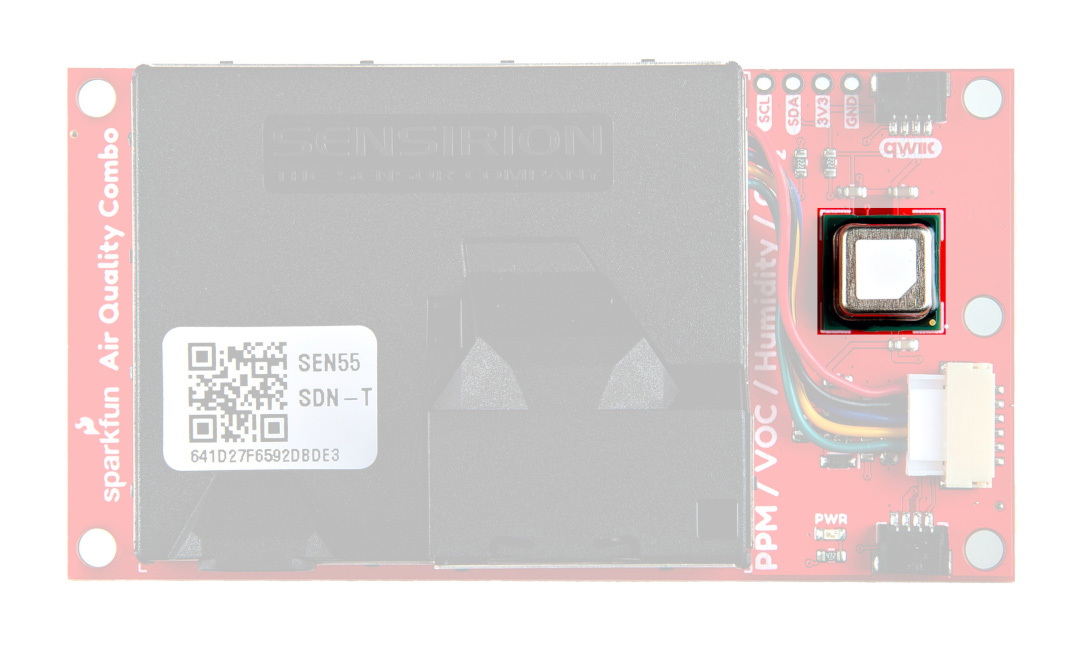

Czujnik SCD41.
Specyfikacja czujnika SCD41
- Interfejs komunikacyjny: I2C
- Adres I2C: 0x62
- Napięcie zasilania: od 2,4 V do 5,5 V (zalecane 3,3 V)
- Pobór prądu:
- Tryb normalny:
- Maksymalnie: 205 mA / 3,3 V
- Tryb normalny: 18 mA / 3,3 V
- Tryb niskiego poboru mocy: 3,5 mA / 3,3 V
- Pojedynczy pomiar: 0,5 mA / 3,3 V
- Tryb normalny:
- System pomiaru fotoakustycznego: technologia PASens firmy Sensirion
- Zintegrowany czujnik temperatury i wilgotności: technologia CMOSens firmy Sensirion
- Zakres wyjściowy CO2: od 0 do 40000 ppm
- Dokładność pomiaru CO2: ± (40 ppm + 5% wartości odczytu) dla zakresu od 400 ppm do 5000 ppm
- Zakres pomiaru wilgotności: od 0% do 100% RH
- Dokładność pomiaru wilgotności: ± 9% RH (pełny zakres)
- Zakres pomiaru temperatury: od -10°C do 60°C
- Dokładność pomiaru temperatury: ± 1,5°C (pełny zakres)
- Wymiary czujnika: 10,1 x 10,1 x 6,5 mm
Specyfikacja czujnika SEN55
- Adres I2C: 0x69
- Napięcie zasilania: od 4,5 V do 5,5 V
- Średni prąd zasilania: 63 mA
- Maksymalny prąd zasilania: 110 mA
- Pomiar cząstek stałych:
- Precyzja stężenia masowego: ± 10%
- Zakres stężenia masowego: od 0 do 1000 μg/m³
- Żywotność: > 10 lat
- Zakres wielkości cząstek: PM1, PM2,5, PM4 i PM10
- Pomiar temperatury:
- Dokładność pomiaru temperatury: 0,45°C
- Zakres pomiaru temperatury: od 15°C do 30°C
- Czas reakcji (63%): < 60 s
- Pomiar wilgotności:
- Dokładność pomiaru wilgotności względnej: 4,5% RH
- Zakres pomiaru względnej wilgotności powietrza: od 30% do 70% RH
- Czas reakcji (63%): 20 s
- Pomiar lotnych związków organicznych (VOC):
- Wyjście wskaźnika VOC: od 0 do 500 punktów indeksowych
- Wyjście wskaźnika NOx: od 0 do 500 punktów indeksowych
- Czas reakcji (63%): < 10 s
- Zmienność między urządzeniami: ± 15%
- Granica wykrywalności: < 0,05 ppm równoważnika etanolu lub < 10% wartości zadanej stężenia, w zależności od tego, która wartość jest większa
- Czas włączenia: 1 h
- Kompensacja wilgotności w układzie scalonym
- Wymiary czujnika: 52,3 x 43,3 x 22,3 m

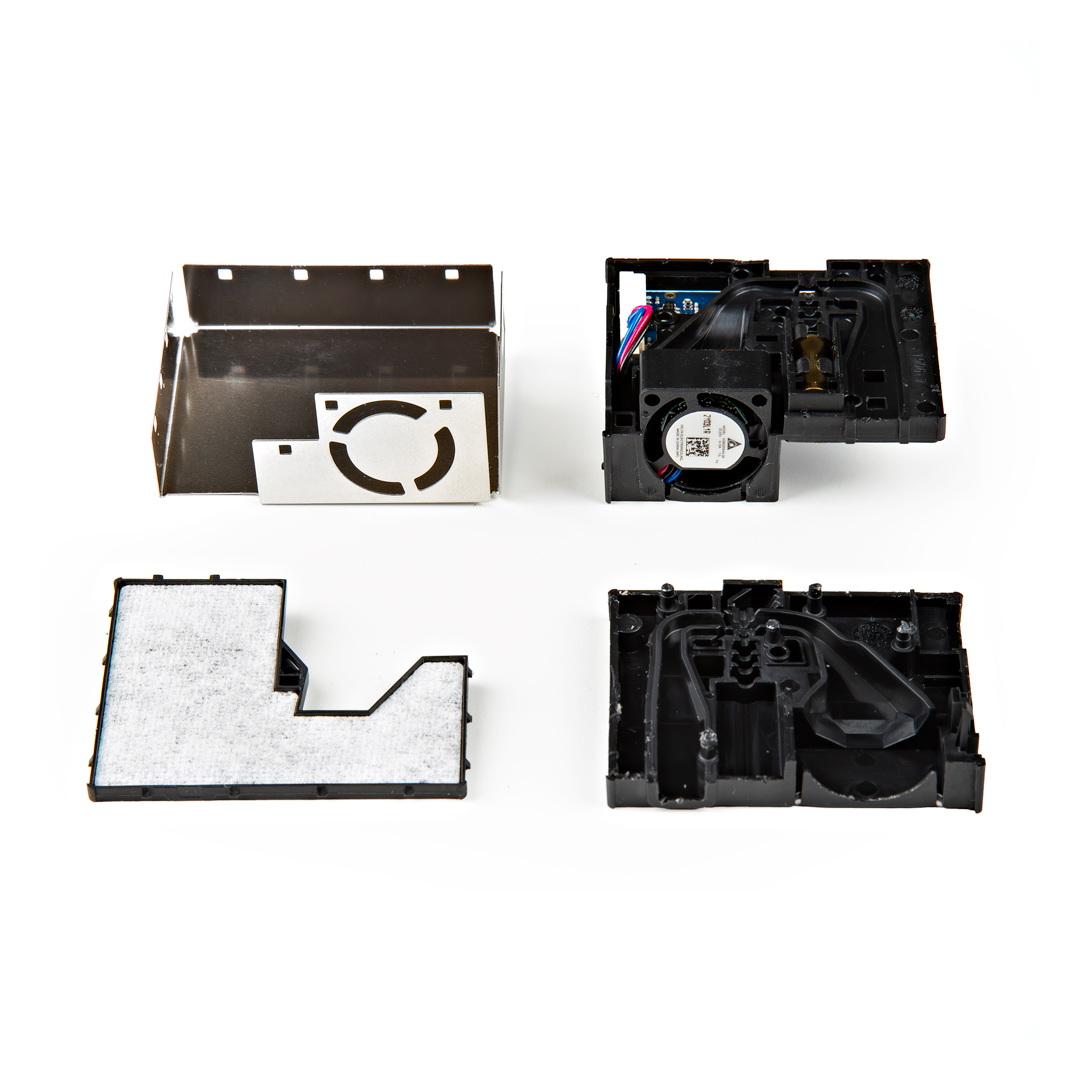

Czujnik SEN55.

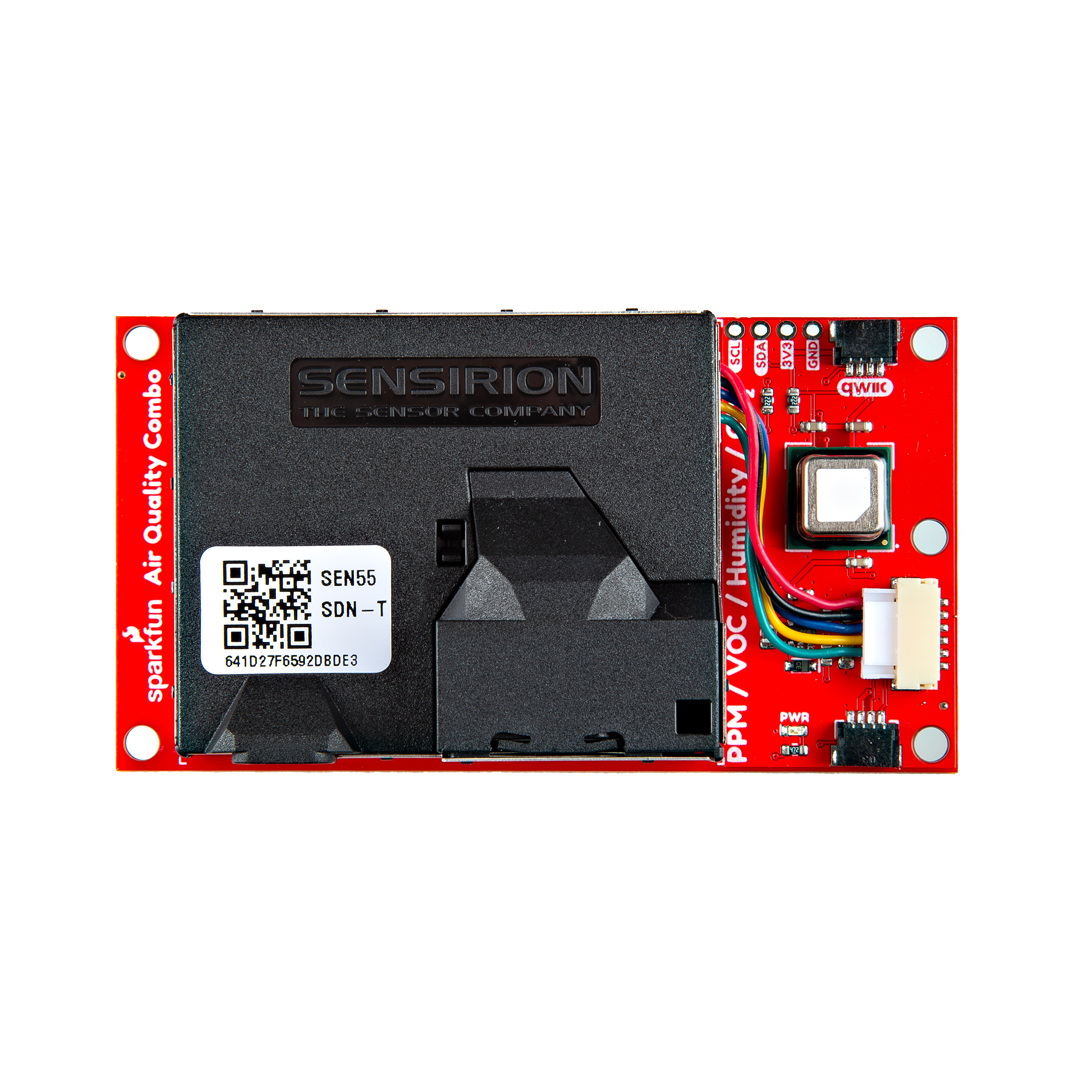

Air Quality Combo - SparkFun SEN-25200.
Specyfikacja techniczna czujnika Air Quality Combo
- Producent: SparkFun
- Typ: czujnik jakości powietrza
- Wbudowane czujniki: SCD41, SEN55
- Mierzone wartości: CO2, lotne związki organiczne (VOC), cząstki stałe (PM1,0 / PM2,5 / PM4 / PM10), temperatura i wilgotność względna
- Interfejs komunikacyjny: magistrala I2C
- 2 złącza Qwiic
- Pola lutownicze
- AP3012 - 500 mA / 29 V 1,5 MHz - przetwornica DC/DC Step-up
- Wymiary: 82,55 x 44,45 mm
