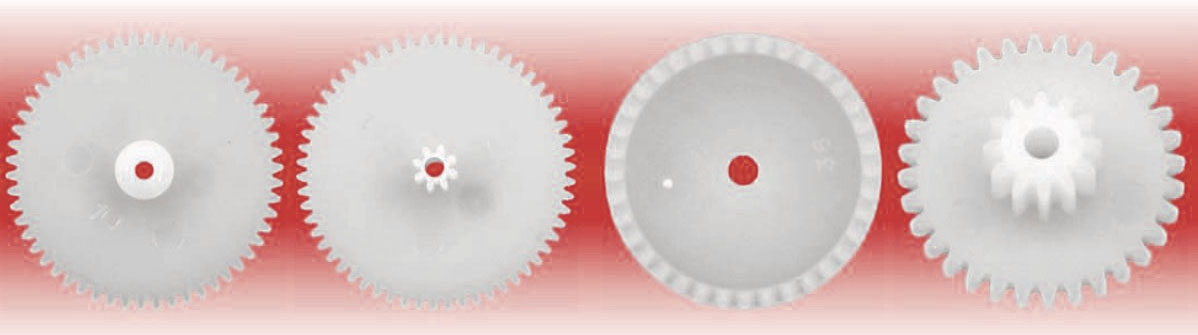

Zestawienie kół zębatych
Zestawienie koł zębatych wykonanych z tworzywa sztucznego POM (polioksymetylenu) dostępnych w naszym sklepie:
- Koła zebate pojedyncze z piastą (offsetem)
- Koła zębate podwójne
- Koła zębate pojedyncze bez piasty (atakujące)
- Koła zębate kątowe-pojedyncze z piastą (offsetem)
- Koła zębate kątowe-podwójne
- Ślimak i ślimacznica
Szeroka oferta zębatek o małym module umożliwia tworzenie i budowanie przekładni zębatych w robotach lub konstrukcjach mobilnych. Precyzyjnie wykonane koła zębate zapewniają dobrą dokładność pracy oraz niewielkie luzy na kolejnych stopniach przekładni. Wszystkie zębatki wykonane są z tworzywa typu POM (polioksymetylen), który zapewnia wysoką odporność na ścieranie.

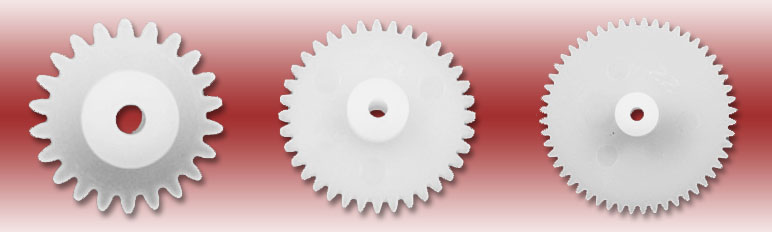

Zestawienie zębatek POM pojedynczych
|
Symbol |
Moduł |
Liczba zębów |
Średnica |
Piasta |
|---|---|---|---|---|
| ZYZ-15A20-20-05P | 0,5 | 20T | 11,0 | 2,0 |
| ZYZ-15A20-22-05P | 0,5 | 22T | 12,0 | 2,0 |
| ZYZ-15A20-36-05P | 0,5 | 36T | 19,0 | 2,0 |
| ZYZ-15A20-40-05P | 0,5 | 40T | 21,0 | 2,0 |
| ZYZ-15A20-42-05P | 0,5 | 42T | 22,0 | 2,0 |
| ZYZ-15A20-48-05P | 0,5 | 48T | 25,0 | 2,0 |
| ZYZ-15A20-54-05P | 0,5 | 54T | 28,0 | 2,0 |
| ZYZ-15A20-56-05P | 0,5 | 56T | 29,0 | 2,0 |
| ZYZ-15A50-20-05P | 0,5 | 20T | 11,0 | 5,0 |
| ZYZ-15A50-24-05P | 0,5 | 24T | 13,0 | 5,0 |
| ZYZ-15A50-28-05P | 0,5 | 28T | 15,0 | 5,0 |
| ZYZ-15A50-30-05P | 0,5 | 30T | 16,0 | 5,0 |
| ZYZ-15A50-36-05P | 0,5 | 36T | 19,0 | 5,0 |
| ZYZ-15A50-52-05P | 0,5 | 52T | 27,0 | 5,0 |
| ZYZ-15A50-58-05P | 0,5 | 58T | 30,0 | 5,0 |
| ZYZ-15A50-60-05P | 0,5 | 60T | 31,0 | 5,0 |
| ZYZ-15A50-64-05P | 0,5 | 64T | 33,0 | 5,0 |

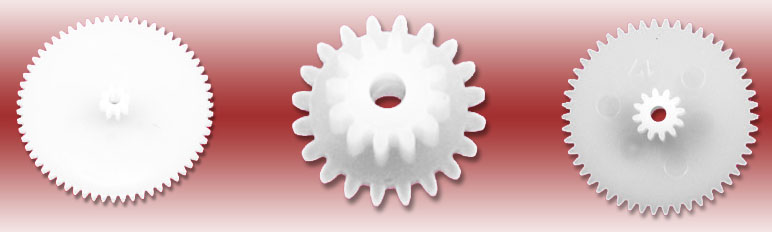

Zestawienie zębatek POM podwójnych
|
Symbol |
Moduł |
Liczba zębów zęb. większa |
Średnica zęb. większa |
Liczba zębów zęb. większa |
Średnica zęb. mniejsza |
|---|---|---|---|---|---|
| ZYD-15B40-22T8-05P | 0,5 | 22T | 12,0 | 8T | 5,0 |
| ZYD-15B40-26T8-05P | 0,5 | 16T | 14,0 | 8T | 5,0 |
| ZYD-15B40-34T8-05P | 0,5 | 34T | 18,0 | 8T | 5,0 |
| ZYD-15B40-38T8-05P | 0,5 | 38T | 20,0 | 8T | 5,0 |
| ZYD-15B40-46T8-05P | 0,5 | 46T | 24,0 | 8T | 5,0 |
| ZYD-15B40-52T8-05P | 0,5 | 52T | 27,0 | 8T | 5,0 |
| ZYD-15B40-58T8-05P | 0,5 | 58T | 30,0 | 8T | 5,0 |
| ZYD-15B40-62T8-05P | 0,5 | 62T | 32,0 | 8T | 5,0 |
| ZYD-15B40-20T12-05P | 0,5 | 20T | 11,0 | 12T | 7,0 |
| ZYD-15B40-24T12-05P | 0,5 | 24T | 13,0 | 12T | 7,0 |
| ZYD-15B40-32T12-05P | 0,5 | 32T | 17,0 | 12T | 7,0 |
| ZYD-15B40-40T12-05P | 0,5 | 40T | 21,0 | 12T | 7,0 |
| ZYD-15B40-44T12-05P | 0,5 | 44T | 23,0 | 12T | 7,0 |
| ZYD-15B40-50T12-05P | 0,5 | 50T | 26,0 | 12T | 7,0 |

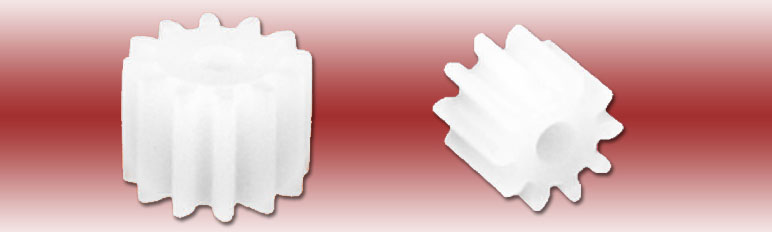

Zestawienie zębatek POM pojedynczych bez piasty (atakujacych)
|
Symbol |
Moduł |
Liczba zębów |
Średnica |
Piasta |
|---|---|---|---|---|
| ZYZ-50A0-10-05P | 0,5 | 10T | 6,0 | 5,0 |

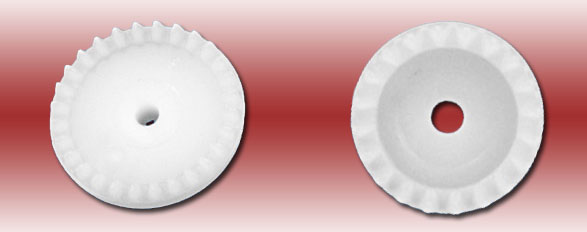

Zestawienie zębatek POM kątowych-pojedynczych z piastą (offsetem)
|
Symbol |
Moduł |
Liczba zębów |
Średnica |
Piasta |
|---|---|---|---|---|
| ZYK-35A20-20-05P | 0,5 | 20T | 11,5 | 2,0 |
| ZYK-30A20-28-05P | 0,5 | 28T | 15,5 | 2,0 |
| ZYK-30A20-36-05P | 0,5 | 36T | 19,5 | 2,0 |
| ZYK-30A40-28-05P | 0,5 | 28T | 15,5 | 4,0 |
| ZYK-30A40-36-05P | 0,5 | 36T | 19,5 | 4,0 |

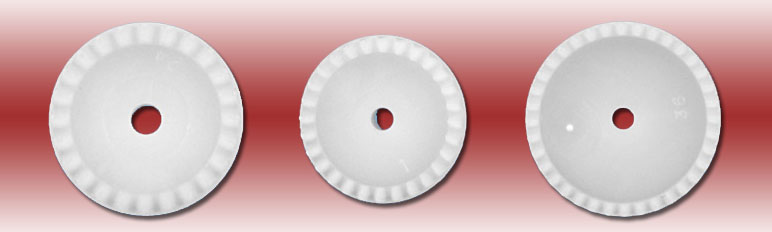

Zestawienie zębatek POM kątowych-podwójnych
|
Symbol |
Moduł |
Liczba zębów zęb. większa |
Średnica zęb. większa |
Liczba zębów zęb. większa |
Średnica zęb. mniejsza |
|---|---|---|---|---|---|
| ZYK-35B40-20T10-05P | 0,5 | 20T | 11,5 | 10T | 6,0 |
| ZYK-30B40-24T10-05P | 0,5 | 24T | 13,5 | 10T | 6,0 |
| ZYK-30B40-28T10-05P | 0,5 | 28T | 15,5 | 10T | 6,0 |
| ZYK-30B40-36T10-05P | 0,5 | 36T | 19,5 | 10T | 6,0 |

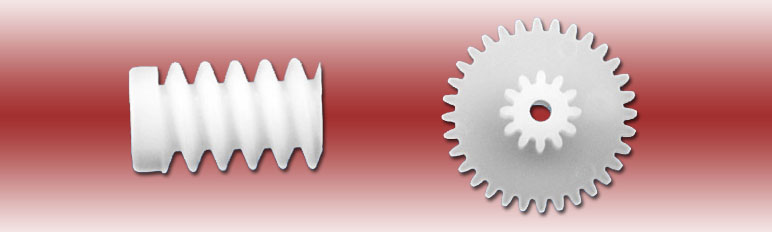

Ślimak i ślimacznica
|
Symbol |
Moduł |
Liczba zębów zęb. większa |
Średnica zęb. większa |
Liczba zębów zęb. większa |
Średnica zęb. mniejsza |
|---|---|---|---|---|---|
| ZYW-85A15-59-05PR | 0,5 | - | 6,0 | - | - |
| ZYH-15A40-32T12-05P | 0,5 | 32T | 16,9 | 12T | 7,5 |
