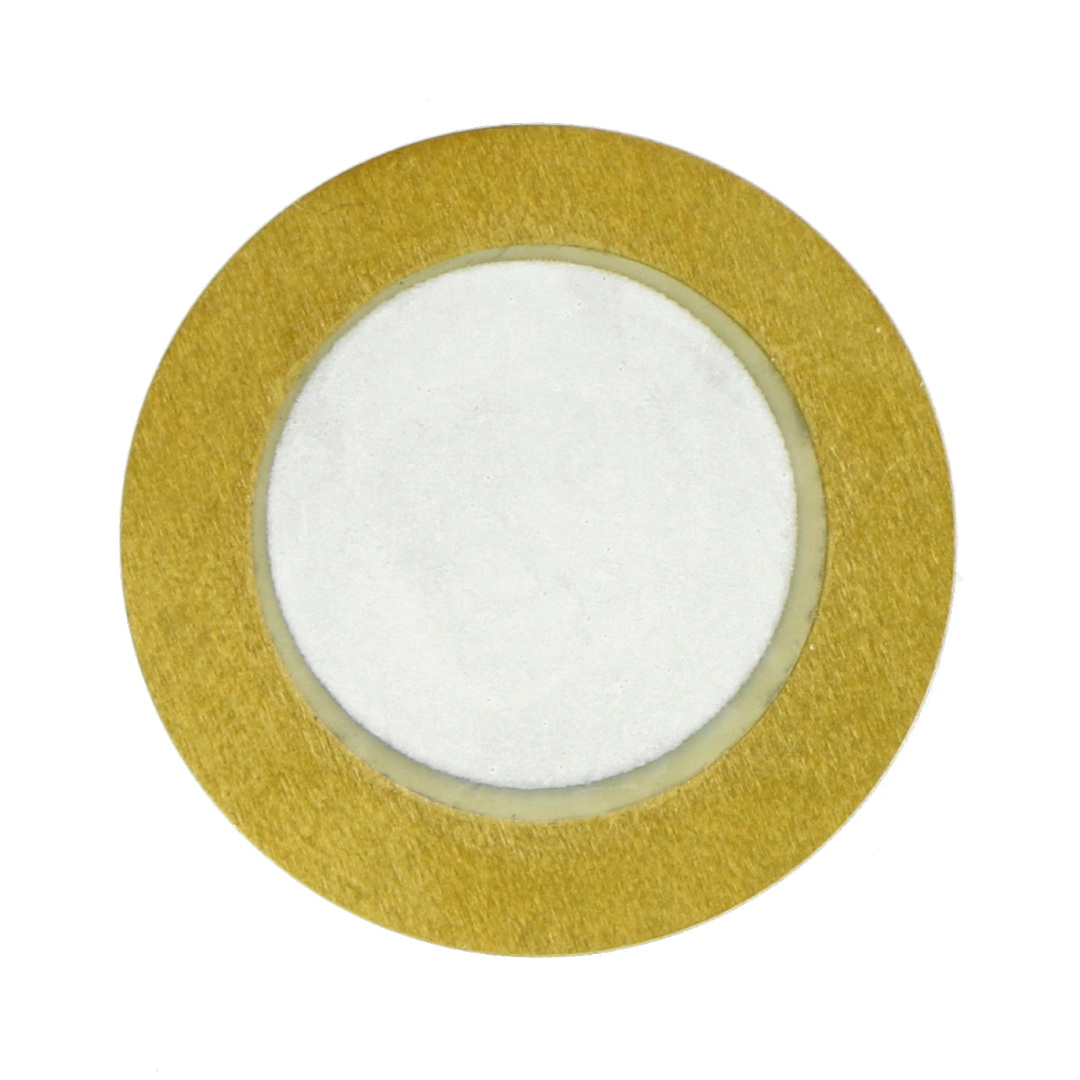

Opis produktu: Membrana piezoelektryczna 27 mm - 10 szt.
Membrana piezoelektryczna wykonana z mosiądzu o średnicy zewnętrznej 27 mm, wewnętrznej 19 mm i grubości 0,24 mm. Impedancja wynosi 250 Ω, pojemność 45 nF, częstotliwość to 2,5 kHz.
Membrana piezoelektryczna 27 mm - 10 szt.
Specyfikacja membrana piezoelektryczna 27 mm
-
Membrana piezoelektryczna
- Materiał: mosiądz
- Średnica zewnętrzna: 27 mm
- Średnica wewnętrzna: 19 mm
- Grubość: 0,24 mm
- Częstotliwość: 2,5 kHz
- Impedancja: 250 Ω
- Pojemność: 45 nF
| Elementy sprzedawane w pakiecie po 10 szt. |
Membrana piezoelektryczna jako przetwornik pomiarowy
W różnych sytuacjach życia codziennego, możemy spotykać się z wykonywaniem pomiarów wielkości fizycznych, takich jak naprężenia mechaniczne w materiałach, poziomy temperatury, poziomy ciśnienia itp. Do wszystkich tych zastosowań potrzebujemy przyrządów, które pozwolą nam zmierzyć te nieznane wielkości w sposób pośredni. Jednym z takich urządzeń, które jest dla nas najbardziej przydatne, jest membrana piezoelektryczna. Jest to przetwornik, który może przetwarzać dowolny rodzaj wielkości fizycznej w postaci proporcjonalnej wielkości elektrycznej jako napięcie lub prąd elektryczny.
Zasada działania membrany piezoelektrycznej
Membrana piezoelektryczna działa na zasadzie zjawiska piezoelektryczności. Powierzchnie materiału piezoelektrycznego, zwykle kwarcu, są pokryte cienką warstwą materiału przewodzącego, np. srebra. Po przyłożeniu naprężenia mechanicznego, jony zawarte w materiale poruszają się w kierunku z jednej powierzchni przewodzących, jednocześnie oddalając się od drugiej powierzchni. Powoduje to generowanie ładunku elektrycznego, który jest używany do kalibracji naprężenia. Biegunowość wytwarzanego ładunku zależy od kierunku przyłożonego naprężenia mechanicznego. Naprężenie mechaniczne można zastosować w dwóch formach: naprężenie ściskające i naprężenie rozciągające i przetworzyć je na sygnał elektryczny o znaku ujemnym lub dodatnim.
