Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005

Indeks: ARD-25903 EAN: 7630049204096
Arduino Pro Opta Ext D1608E to moduł rozszerzeń do systemu Arduino Opta, oferujący 16 programowalnych wejść napięciowych oraz 8 elektromechanicznych przekaźników 250 V AC / 6 A. Moduł jest łatwy do zamontowania na szynie DIN i zwiększa możliwości systemu Opta, umożliwiając integrację z maszynami i urządzeniami. Idealny do zastosowań przemysłowych, automatyki budowlanej i monitoringu w czasie rzeczywistym. Obsługuje programowanie w Arduino IDE oraz PLC IDE IEC 61131-3.
Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005
609,00 zł
495,12 zł netto
Zapłać później
Producent: Arduino

Opis produktu: Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005

Moduł rozszerzeń Arduino Pro Opta Ext D1608E to urządzenie, które znacznie zwiększa możliwości Twojego systemu Arduino Opta. Oferuje 16 nowych wejść napięciowych, które mogą być programowane jako cyfrowe lub analogowe, oraz 8 elektromechanicznych przekaźników 250 V AC / 6 A do sterowania maszynami i urządzeniami. Moduł jest łatwy w montażu - wystarczy go zamocować obok jednostki bazowej Opta na szynie DIN, a nowe wejścia i wyjścia staną się natywnymi zasobami systemu. Jest to rozwiązanie idealne do rozbudowy systemów automatyki przemysłowej, monitorowania w czasie rzeczywistym i zdalnego zarządzania. Dzięki szerokiemu wsparciu ekosystemu Arduino i kompatybilności z IDE PLC IEC 61131-3, jest to narzędzie dostępne zarówno dla profesjonalistów, jak i hobbystów. Moduł obsługuje szeroką gamę języków programowania i umożliwia integrację z chmurą Arduino.

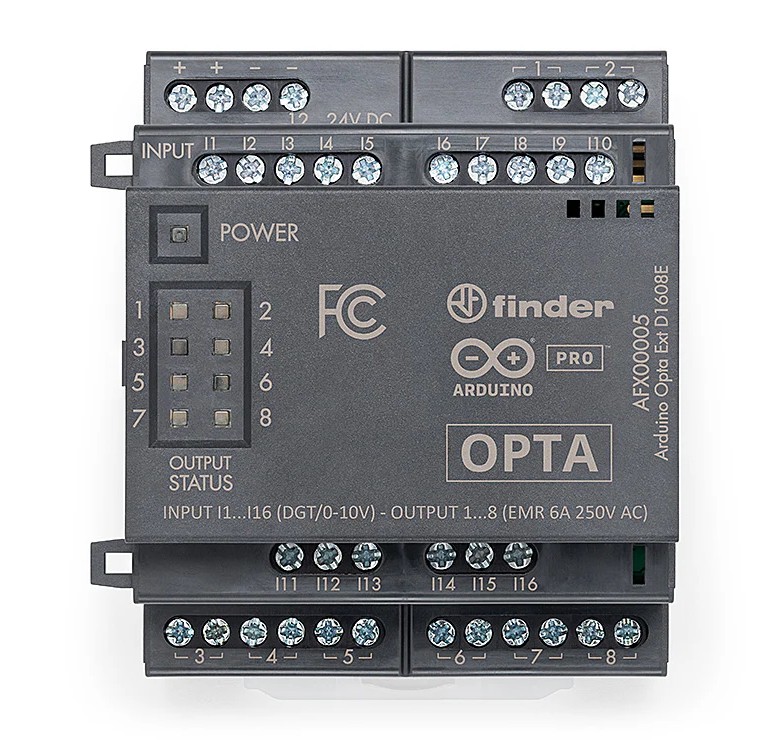

Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005

Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005.

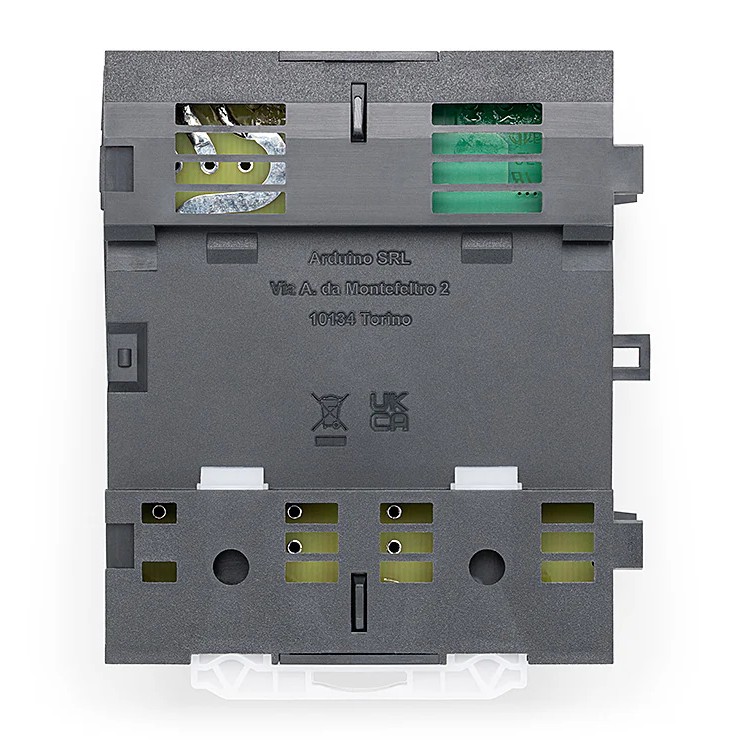

Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005

Moduł rozszerzeń przeznaczony jest do współpracy ze sterownikami PLC Arduino Opta.

Główne cechy Arduino Pro Opta Ext D1608E

  • 16 programowalnych wejść napięciowych: możliwość programowania jako cyfrowe lub analogowe, idealne do połączenia z czujnikami
  • 8 elektromechanicznych przekaźników (250 V AC / 6 A): umożliwiają kontrolowanie urządzeń o dużym poborze mocy
  • Moduł do montażu na szynie DIN: łatwy montaż w systemie automatyki, oszczędza miejsce i zapewnia porządek w instalacjach
  • Kompatybilność z ekosystemem Arduino: w pełni zintegrowany z Arduino IDE i opcjonalnie z PLC IDE IEC 61131-3, co umożliwia programowanie w popularnych językach
  • Możliwość rozbudowy: do jednego systemu Opta można podłączyć maksymalnie 5 modułów rozszerzeń, co pozwala na elastyczne dostosowanie liczby wejść / wyjść do wymagań projektowych
  • Przemysłowa niezawodność: praca w szerokim zakresie temperatur (od -20°C do 50°C) umożliwia niezawodną pracę w trudnych warunkach przemysłowych

Jak rozpocząć pracę z Arduino Pro Opta Ext D1608E?

  1. Montaż na szynie DIN - umieść moduł na szynie DIN, upewniając się, że jest stabilnie zamocowany. Moduł posiada odpowiednie uchwyty, które umożliwiają szybki i bezpieczny montaż
  2. Połączenie z jednostką bazową - po zamontowaniu modułu, podłącz go bezpośrednio do Arduino Opta. Dzięki funkcji snap-on, moduł automatycznie rozpozna połączenie i zacznie działać jako rozszerzenie systemu
  3. Programowanie - w celu rozpoczęcia programowania, skorzystaj z Arduino IDE lub IEC 61131-3 PLC IDE, zależnie od preferencji. Możesz zacząć od prostych programów lub skorzystać z gotowych przykładów i bibliotek dostępnych w ekosystemie Arduino
  4. Testowanie i konfiguracja - po zaprogramowaniu, sprawdź konfigurację wejść i wyjść oraz przekaźników. Upewnij się, że nowe I/O są rozpoznawane przez system i działają zgodnie z założeniami
Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005

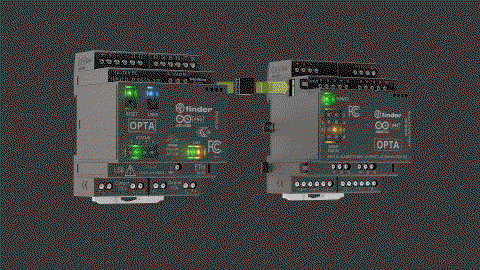

Rozszerzenie łatwo łączy się ze sterownikiem dzięki funkcji snap-on.

Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005

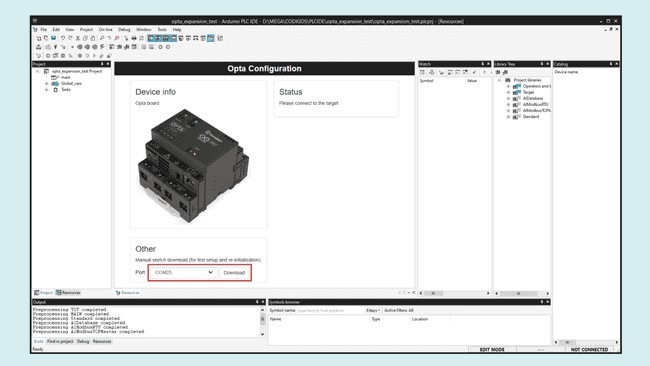

Po pobraniu PLC IDE należy postępować zgodnie z procesem instalacji opisanym w przewodniku użytkownika.

Programowanie modułu

Arduino Pro Opta Ext D1608E umożliwia programowanie w środowisku Arduino IDE, które oferuje gotowe szkice, biblioteki i tutoriale, co ułatwia rozpoczęcie pracy, nawet dla osób bez doświadczenia w programowaniu. Ponadto, moduł wspiera PLC IDE IEC 61131-3, które oferuje możliwość programowania w językach takich jak Ladder (LD), Sequential Function Chart (SFC), Function Block Diagram (FBD), Structured Text (ST) oraz Instruction List (IL). Dzięki temu Arduino Pro Opta Ext D1608E stanowi rozwiązanie zarówno dla hobbystów, jak i profesjonalistów, którzy potrzebują zaawansowanej automatyzacji i prostego interfejsu programistycznego.

Wybierz wersję sterownika odpowiednią do swoich potrzeb!

Zastosowania modułu w praktyce

Moduł Arduino Pro Opta Ext D1608E jest idealnym rozwiązaniem dla projektów automatyki przemysłowej, takich jak monitorowanie i kontrolowanie procesów produkcyjnych. Dzięki 16 programowalnym wejściom, umożliwia zbieranie danych z różnych czujników, takich jak czujniki temperatury, ciśnienia, czy wilgotności. 8 przekaźników elektromechanicznych pozwala na sterowanie maszynami i urządzeniami o dużym poborze mocy. Moduł sprawdza się również w systemach automatyki budowlanej, gdzie może kontrolować oświetlenie, ogrzewanie, klimatyzację czy systemy bezpieczeństwa. Dzięki integracji z chmurą Arduino, możesz łatwo monitorować i zarządzać urządzeniami zdalnie, co znacząco zwiększa wygodę i efektywność operacyjną.

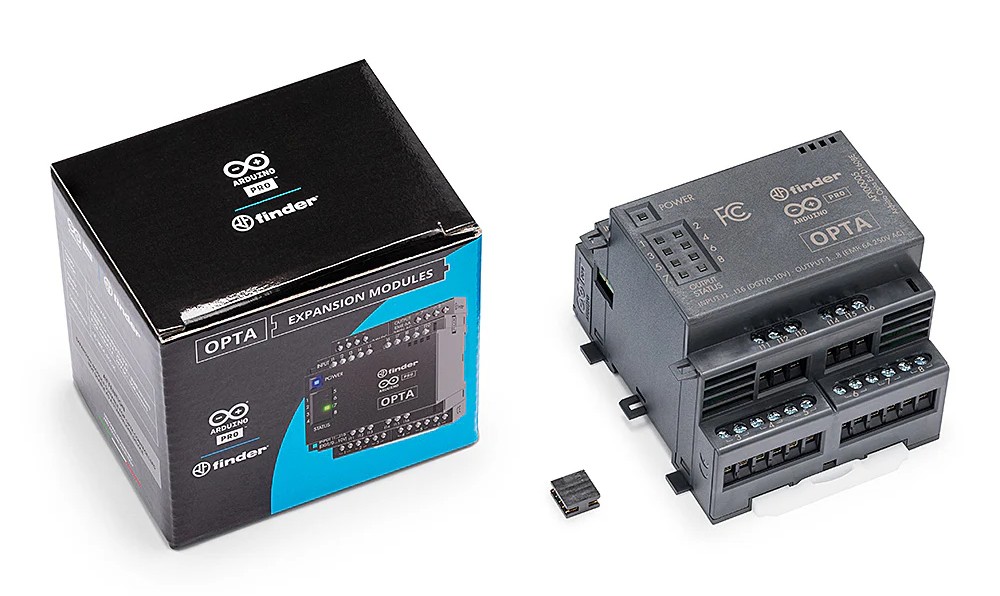

Arduino Pro Opta Ext D1608E - moduł rozszerzeń do Arduino Opta - AFX00005

Jeden moduł bazowy może zarządzać maksymalnie 5 modułami rozszerzeń.

Specyfikacja techniczna Arduino Opta Ext D1608E (AFX00005)
Mikrokontroler Renesas R7FA4M1AB3CFM ARM Cortex M4
Taktowanie Cortex M4 do 48 MHz
Maksymalna obsługiwana liczba modułów rozszerzeń 5
Wejścia (cyfrowe / analogowe) 16
Zakres operacyjny wejść cyfrowych od 0 V do 24 V
Maksymalne napięcie wejścia cyfrowego (VIL) 4 V
Minimalne napięcie wejścia cyfrowego (VIH) 5,9 V
Zakres operacyjny wejść analogowych od 0 V do 24 V
Rozdzielczość analogowa 14 bitów
Przekaźniki (250 V AC / 6 A) 8
Napięcie znamionowe przekaźników 250 V AC
Maksymalne napięcie przełączania przekaźników 400 V AC
Maksymalny prąd na przekaźnik 6 A
Maksymalny prąd szczytowy na przekaźnik 10 A
Napięcie zasilania od 12 V do 24 V DC
Ochrona IP IP20
Programowanie Arduino IDE, Arduino CLI, Arduino Cloud, IEC-61131-3
Języki programowania IEC-61131-3 Ladder Diagram (LD), Function Block Diagram (FBD), Sequential Function Chart (SFC), Structured Text (ST), Instruction List (IL)
Wymiary 70 x 89 x 62 mm
Masa 190 g

Szerokość opakowania 10.4 cm
Wysokość opakowania 9 cm
Głębokość opakowania 7.3 cm
Masa opakowania 0.19 kg
