Konektor do taśm i pasków LED JST-SM (4-pin)

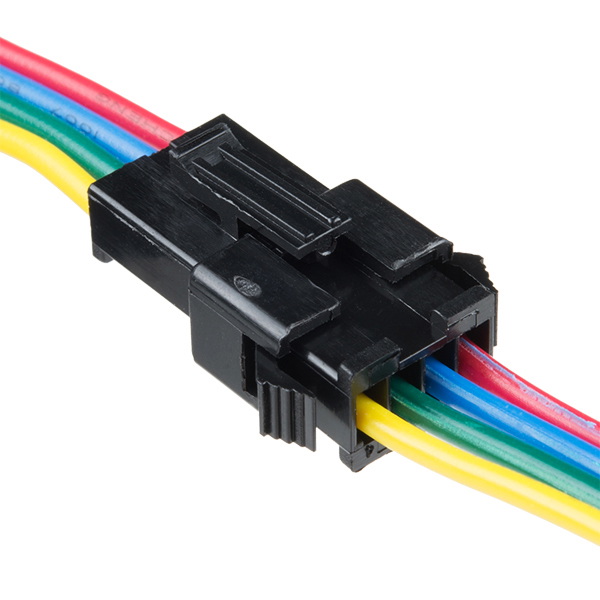

Konektor do taśm i pasków LED JST-SM (4-pin) - zdjęcie 1

Konektor do taśm i pasków LED JST-SM (4-pin) - zdjęcie 2

Konektor do taśm i pasków LED JST-SM (4-pin) - SparkFun CAB-14576

Indeks: SPF-11126 EAN: 5904422339869

Zadaj pytanie

Usuń ze schowka Dodaj do schowka

Konektor łączący paski LED RGB. Opakowanie zawiera wtyk oraz gniazdo JST-SM (4-pinowe). Każda końcówka jest podpięta pod 10 centymetrowy przewód 20AWG.

10,50 zł

8,54 zł netto

Zapłać później

SPRAWDŹ ILOŚĆ

Konektor do taśm LED (JST-SM) - piny:

2 piny

3 piny

4 piny

Producent: SparkFun

Opis produktu: Konektor do taśm i pasków LED JST-SM (4-pin) - SparkFun CAB-14576

Konektor łączący paski LED RGB. Opakowanie zawiera wtyk oraz gniazdo JST-SM (4-pinowe). Każda końcówka jest podpięta pod 10 centymetrowy przewód 20AWG. Montowany poprzez przylutowanie do paska LED.

Konektor do taśm i pasków LED JST-SM (4-pin) - SparkFun CAB-14576.

Specyfikacja konektora do taśm i pasków LED

Typ konektora: JST-SM (4-pin)
AWG przewodu: 20
Długość przewodu: ok. 10 cm

Przydatne linki

Strona producenta SparkFun CAB-14576

Szerokość opakowania	5 cm
Wysokość opakowania	1.2 cm
Głębokość opakowania	8 cm
Masa opakowania	0.008 kg

Wyślij pytanie

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

Pasek LED 4,8 W / 12 V - 5 m

czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W

przy założeniu, że pasek zasilany jest napięciem 12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

Napięcie wyjściowe 12 V
Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W

Zasilacze dostępne są w naszym sklepie:
