Opis produktu: Konektor do taśm i pasków LED JST-SM (3-pin) - SparkFun CAB-14575
Konektor łączący paski LED RGB. Opakowanie zawiera wtyk oraz gniazdo JST-SM (3-pinowe). Każda końcówka jest podpięta pod 10 centymetrowy przewód 20AWG. Montowany poprzez przylutowanie do paska LED.

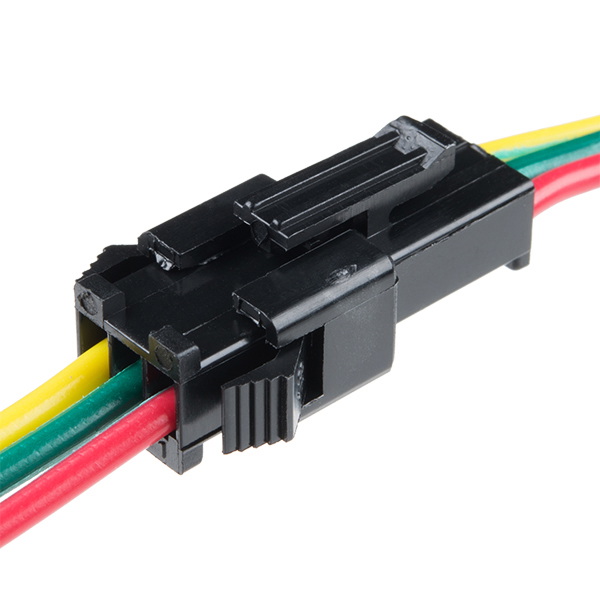

Konektor do taśm i pasków LED JST-SM (3-pin) - SparkFun CAB-14575.
Specyfikacja konektora do taśm i pasków LED
- Typ konektora: JST-SM (3-pin)
- AWG przewodu: 20
- Długość przewodu: ok. 10 cm
Lutowanie konektora JST-SM do taśmy LED
Oferowany zestaw konektorów typu JST-SM jest przeznaczony do łączenia ze sobą sterowalnych taśm LED, gdzie dwie żyły łączą taśmę LED ze źródłem napięcia zasilającego i masą zasilania, a trzecia żyła stanowi linię sterującą taśmą LED. Przed podłączeniem przewodu do taśmy LED należy usunąć izolację z przewodów na długość ok. 5,0 mm, pobielić końcówki cyną, a następnie wlutować je w wyprowadzenia taśmy LED. Dla zwiększenia trwałości warto dodatkowo zalać lutowane pola klejem na gorąco.
Nie tylko taśmy i paski LED - inne zastosowania przewodów 3-pinowych
Taśmy 3-przewodowe z konektorami JST-SM możesz także wykorzystać w innych aplikacjach. Rozmiar pojedynczej żyły, tj. AWG20, pozwala na przewodzenie ciągłego prądu o natężeniu do 1,5A. Dzięki temu zestaw konektorów JST-SM możesz także wykorzystać do wykonania połączeń pomiędzy blokami zasilającymi np. sterownikami miniaturowych silników prądu stałego. Dzięki zastosowaniu konektorów zatrzaskowych możesz także łatwo i szybko podmieniać moduły i podzespoły przy wykonywaniu prototypów.
