Opis produktu: Moduł zarządzania energią słoneczną do panelu słonecznego 6V-24V - Waveshare 16120
Moduł zarządzania energią przeznaczony do użytku z panelem słonecznym o parametrach w zakresie od 6 V do 24 V. Może być wykorzystywany do ładowania akumulatora litowo-jonowego 3,7 V poprzez panel słoneczny lub za pomocą zewnętrznego źródła doprowadzonego przez USB. Moduł został wyposażony w niezbędne zabezpieczenia, zapewniające także stabilność i wysoką wydajność pracy. Znajduje zastosowanie w celu zasilania układów energią słoneczną czy projektach związanych z ochroną środowiska.
Moduł zarządzania energią słoneczną do panelu słonecznego 6V-24V.
Producent udostępnia stronę Wiki produktu, która zawiera szczegółowy przewodnik użytkownika znacząco ułatwiający rozpoczęcie pracy z modułem zarządzającym energią.
Moduł z wbudowanym kondensatorem elektrolitycznym.
Cechy szczególne moduł zarządzania energią
- Obsługa funkcji MPPT (Maximum Power Point Tracking), która maksymalizuje wydajność panelu słonecznego
- Obsługa ładowania akumulatora przez panel słoneczny lub złącze microUSB
- Moduł przeznaczony do użytku z panelem słonecznym od 6 V do 24 V
- Wbudowany przełącznik MPPT SET, za pomocą którego możliwe jest poprawienie wydajności ładowania
- Wbudowany aluminiowy kondensator elektrolityczny o dużej pojemności i kondensator ceramiczny SMD, zmniejszający tętnienia i zapewniający stabilność ładowania
- Wskaźniki LED monitorujące o stanie pracy
- Szereg zabezpieczeń, w tym zabezpieczenie przed nadmiernym naładowaniem i rozładowaniem czy ochrona przed odwróconą polaryzacją

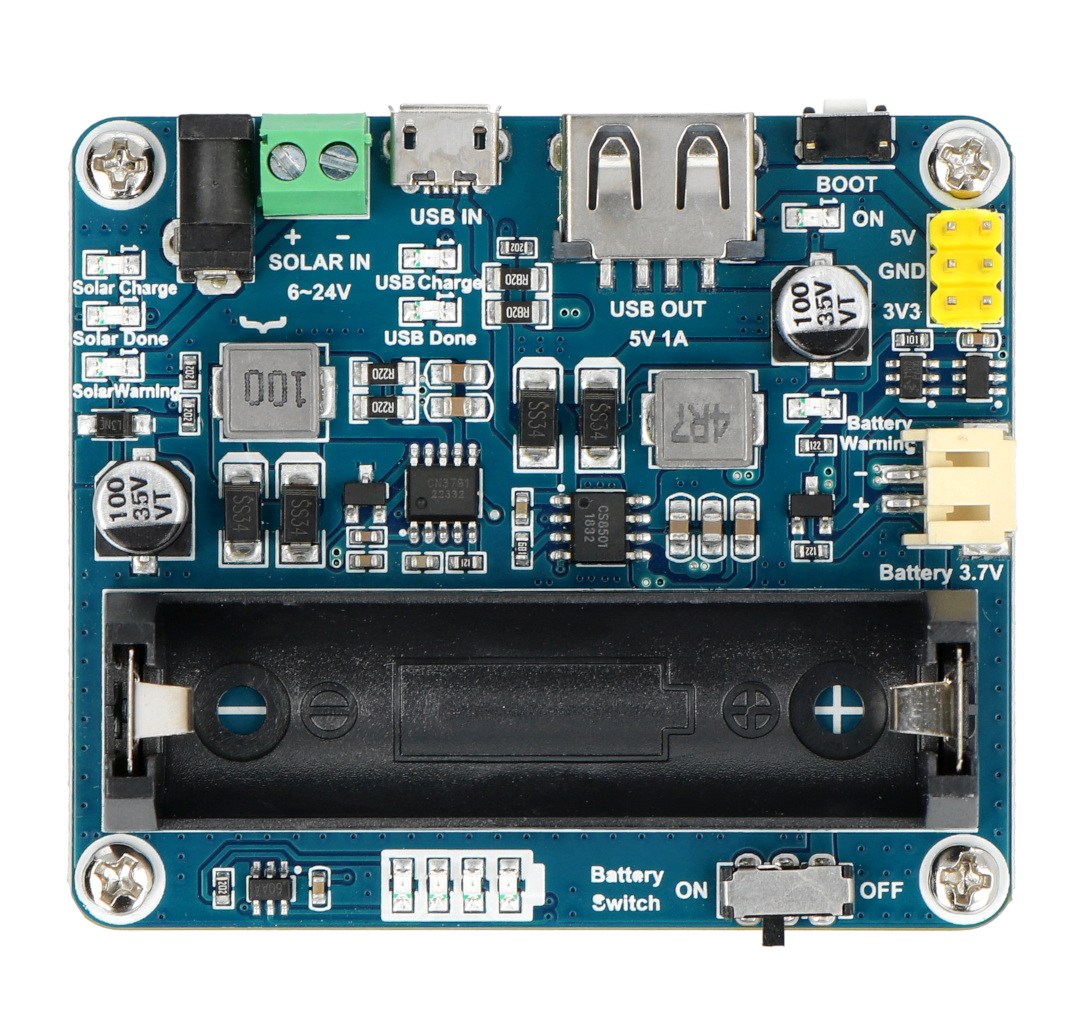

Rozmieszczenie elementów na module
1. Wejście ładowania panelu słonecznego: ładowane przez panel słoneczny, gniazdo DC lub zacisk śrubowy
2. Wejście ładowania USB: ładowanie przez połączenie USB, należy podłączyć zasilacz 5 V przez port microUSB
3. Moc wyjściowa: Port USB: 5 V/1 A, Pinhead wyjściowy: 5 V/1 A lub 3,3 V/1 A
4. Gniazdo na ogniwo: do podłączenia akumulatora Li-Ion 3,7 V poprzez złącze PH2.0 lub poprzez bezpośrednie wpięcie w gniazdo 14500
5. CS8501: układ zarządzania energią USB, do ładowania przez USB i 5 V / 1 A
6. CN3791: układ zarządzania energią słoneczną, do ładowania panelami słonecznymi i wejścia typu buck
7. Układ zabezpieczający akumulator litowy: ochrona przed nadmiernym ładowaniem / nadmiernym rozładowaniem
8. Przełącznik akumulatora

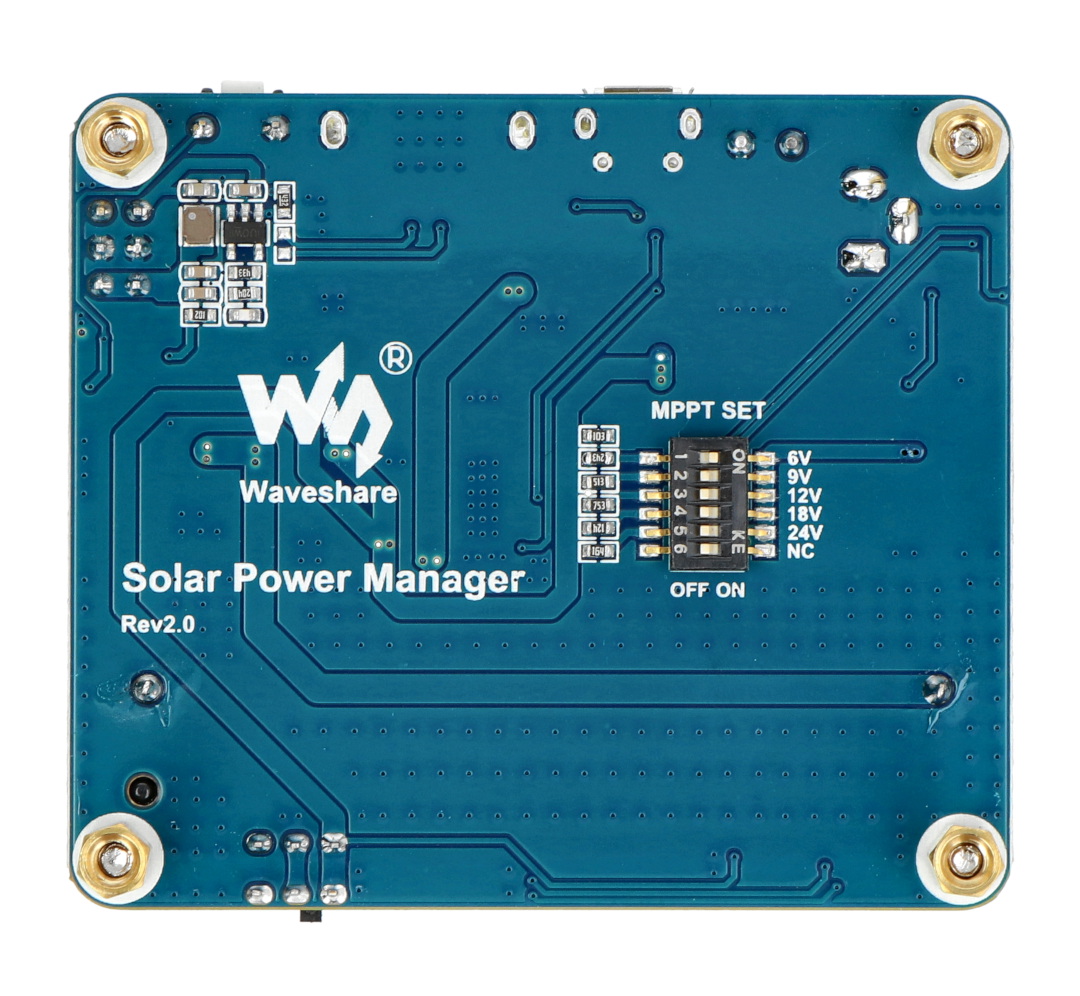

9. Przełącznik MPPTSET (dolna strona): obsługiwany poziom: 6 V / 9 V / 12 V / 18 V / 24 V
10. Przycisk BOOT
11. Wskaźniki pojemności akumulatora
12. Wskaźniki ładowania przez USB:
USB Charge: świeci podczas ładowania
USB Done: świeci, gdy ogniwo jest w pełni naładowane przez USB
13. Panel słoneczny - wskaźniki ładowania:
Solar Charge: świeci podczas ładowania
Solar Done: świeci, gdy ogniwo jest w pełni naładowane przez panel słoneczny
Solar Warning: świeci w momencie odwrotnego podłączenia
14. Ostrzeżenie dotyczące akumulatora: świeci się, gdy bateria jest podłączona odwrotnie
15. Wskaźnik mocy wyjściowej: wyjście 5 V / 1A
Rozmieszczenie elementów na module zarządzającym.
Uwaga!
Nie należy umieszczać w gnieździe akumulatora baterii jednorazowych. Próba ładowania nieodpowiednich ogniw, w tym baterii jednorazowych, może spowodować poważne konsekwencje - w tym nieodwracalne uszkoadzenie modułu i wybuch.

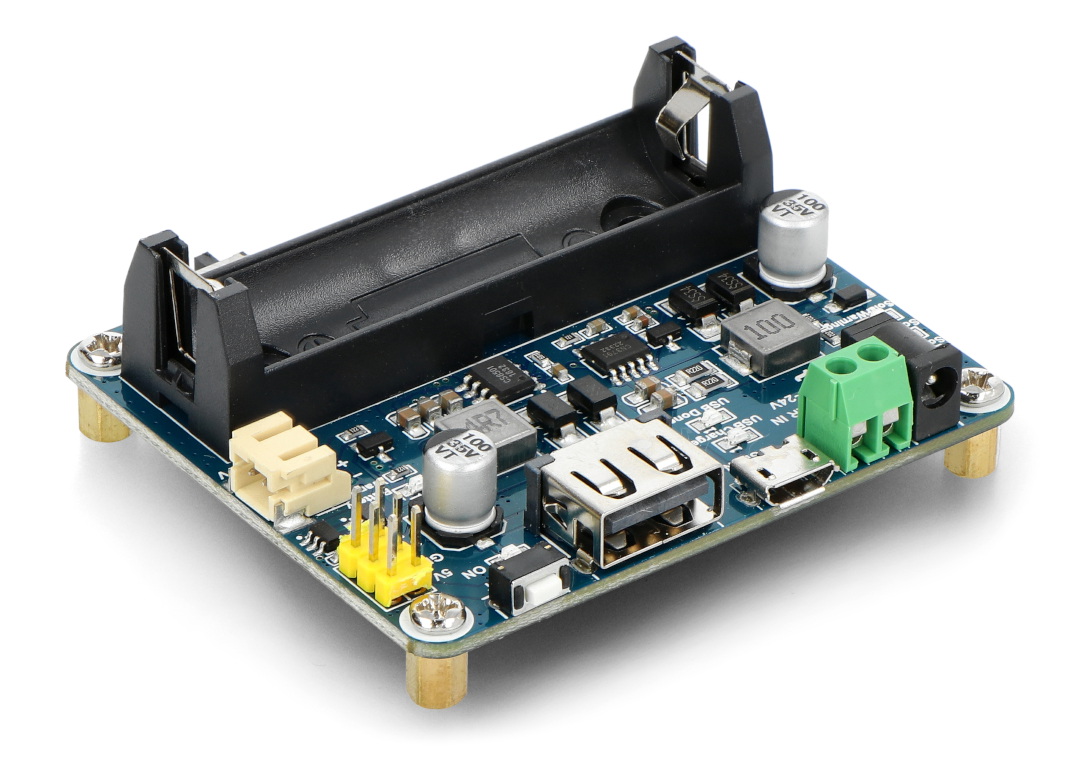

Solar Power Manager od Waveshare.
Specyfikacja techniczna
- Typ: moduł zarządzania energią słoneczną do panelu słonecznego
- Napięcie wejściowe panelu słonecznego (SOLAR IN): od 6 V do 24 V
- Napięcie wejściowe microUSB (USB IN): 5 V / 1 A
- Parametry akumulatora: akumulator litowo-jonowy 3,7 V 14500
- Napięcie wyjściowe: 5 V / 1 A, 3,3 V / 1 A
- Napięcie odcięcia ładowania: 4,2 V ± 1％
- Napięcie zabezpieczające przed nadmiernym rozładowaniem: 2,9 V ± 1 ％
- Efektywność ładowania panelu słonecznego: około 78%
- Wydajność ładowania poprzez USB: około 82%
- Wydajność wyjściowa doładowania akumulatora 3,7 V: około 86%
- Maksymalny prąd spoczynkowy: < 2 mA
- Temperatura pracy: od -40°C do 85°C
- Wymiary modułu: 65,2 mm x 56,2 mm x 22,9 mm
