Opis produktu: Rozszerzenie RS485 CAN z cyfrową izolacją do Nvidia Jetson Nano - Waveshare 22026
Płytka rozszerzająca minikomputer Nvidia Jetson Nano do dodatkowy interfejs komunikacyjny - RS485 / CAN. Moduł Waveshare zabezpieczono dodatkową izolacją cyfrową w celu zapewnienia lepszej stabilności komunikacji i przeciwdziałaniu zakłóceniom. Za komunikację CAN odpowiada układ MCP2515 poprzez komunikację SPI, zgodny z nadajnikiem / odbiornikiem SIT65HVD230DR. RS485 SP3485 kontrolowany jest przez UART. Obsługuje komunikację half-duplex z automatycznym wsparciem kontroli TX / RX bez konieczności programowania.

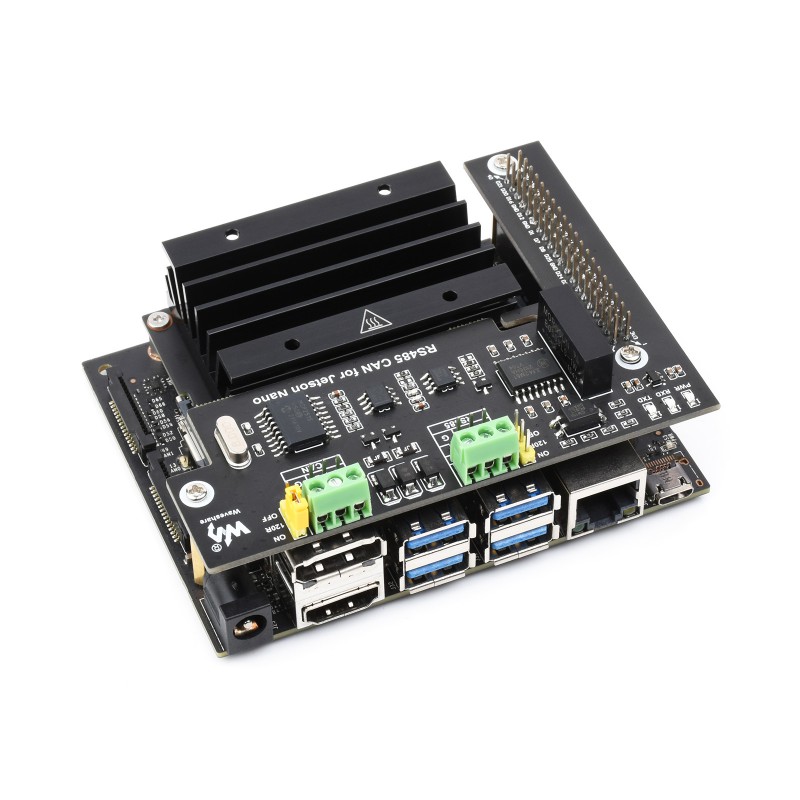

Rozszerzenie RS485 CAN do Nvidia Jetson Nano. Przedmiotem sprzedaży jest sam moduł rozszerzenia, minikomputer Nvidia można nabyć osobno.
Moduł rozszerzający Nvidia Jeston Nano o komunikację RS485 CAN.Główne cechy modułu RS485 CAN do Nvidia Jetson Nano
- Standardowe złącze GPIO 40-pin minikomputera Nvidia Jetson Nano
- Wbudowany kontroler CAN MCP2515 dostępny poprzez interfejs SPI, zgodny z transeiverem SIT65HVD230DR
- Interfejs RS485 kontrolowany przez UART, komunikacja half-duplex, obsługuje automatyczną kontrolę TX / RX bez programowania, wbudowany transceiver SP3485
- Wbudowane zabezpieczenie TVS (Transient Voltage Suppressor), skutecznie tłumi przepięcia i przejściowe napięcie w obwodzie dla RS485, antyelektrostatyczny
- Wbudowany układ cyfrowej izolacji, bezpieczna izolacja sygnału komunikacyjnego oraz lepsza stabilność i działanie przeciw zakłóceniom
- Zarezerwowane piny sterujące, pozwalają na pracę z innymi płytkami
Producent udostępnia przewodnik użytkownika wraz z przykładowymi kodami programów, ułatwiając rozpoczęcie pracy z modułem.

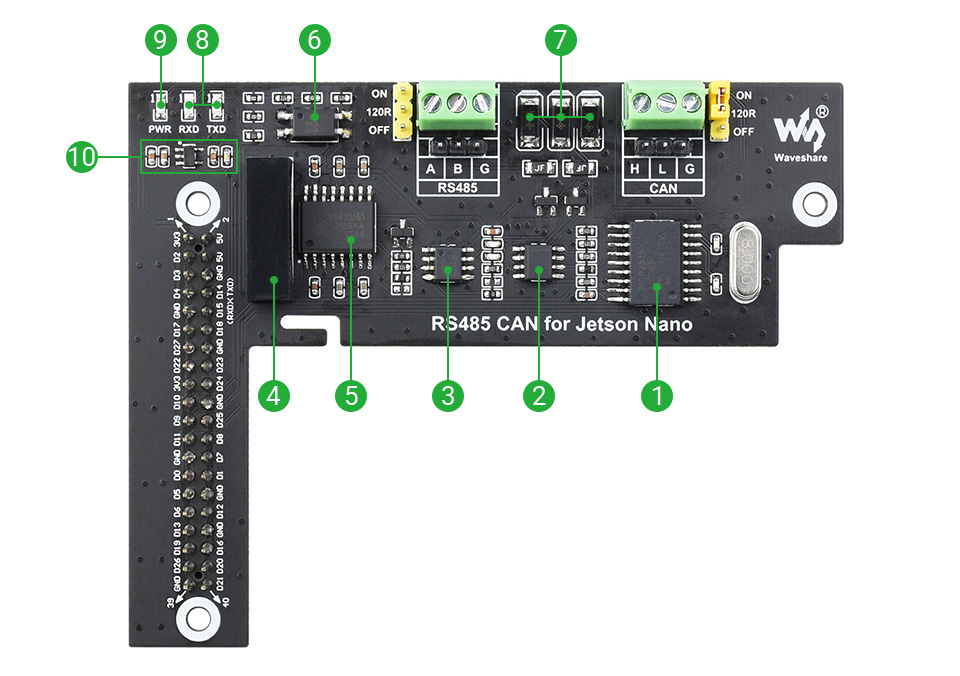

Rozkład elementów na płytce
- Kontroler CAN MCP2515
- Transceiver CAN SIT65HVD230DR
- Transceiver RS485 SP3485
- Izolacja zasilania B0505LS
- Układ izolatora cyfrowego ADUM1412
- Układ optoizolacji PC817X3CSP9F
- TVS (Transient Voltage Suppressor)
- Wskaźnik RX / TX
- Wskaźnik zasilania
- Układ zasilania RT9193-33
Rozmieszczenie elementów na płytce rozszerzenia.

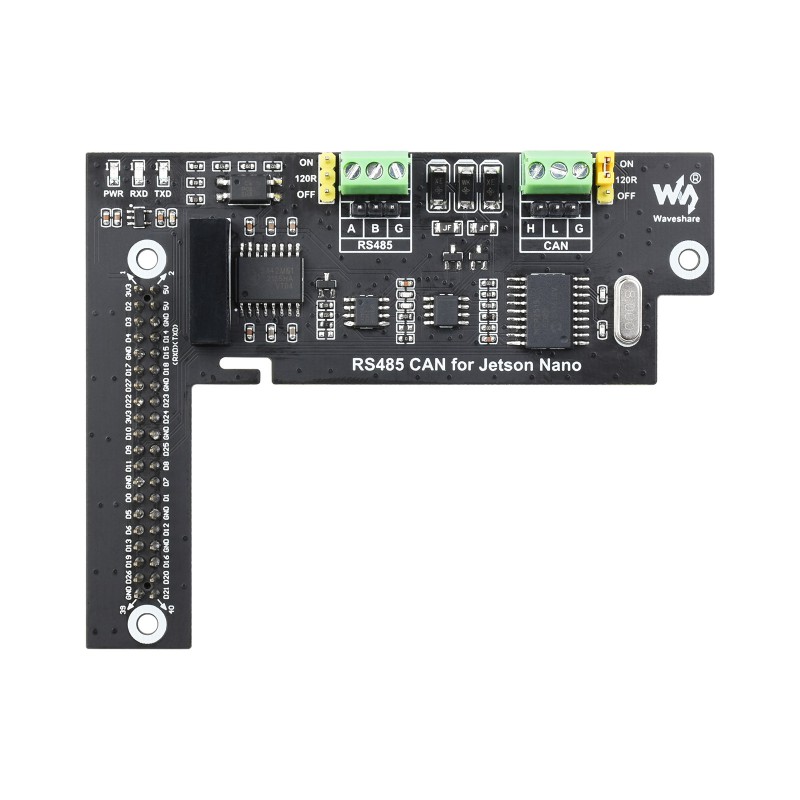

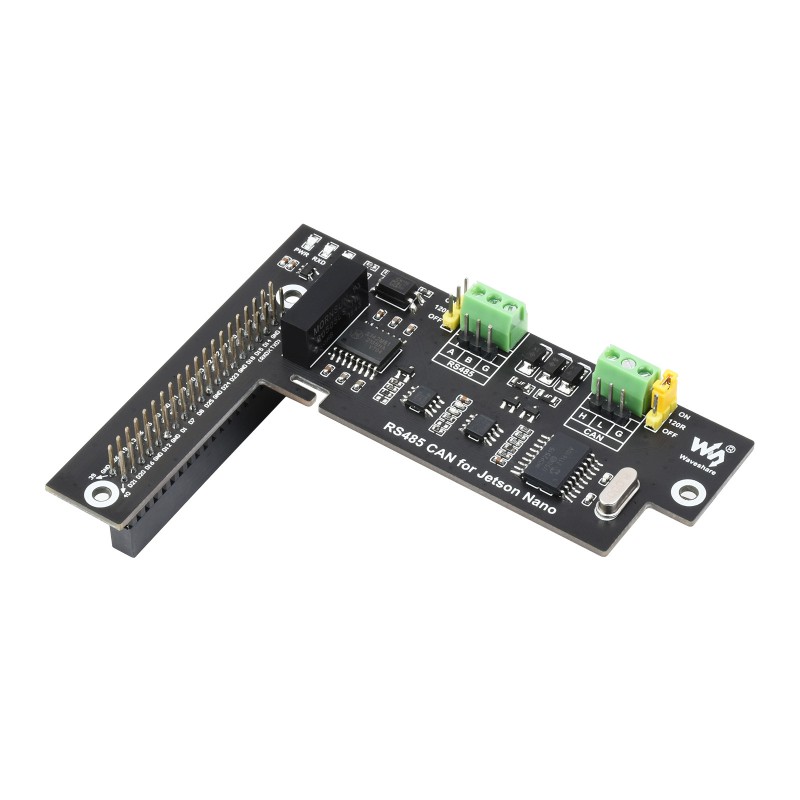

Rozszerzenie RS485 CAN z cyfrową izolacją do Nvidia Jetson Nano - Waveshare 22026.
Specyfikacja rozszerzenia RS485 CAN
- Kontroler CAN: MCP2515
- Transceiver CAN: SIT65HVD230DR
- Transceiver RS485: SP3485
- Napięcie pracy: 3,3 V
- Rozmiar otworów montażowych: 3 mm
- Wymiary: 100 x 79 mm
Zawartość zestawu
- Rozszerzenie RS485 CAN z cyfrową izolacją do Nvidia Jetson Nano - Waveshare 22026
- Komplet śrub montażowych
