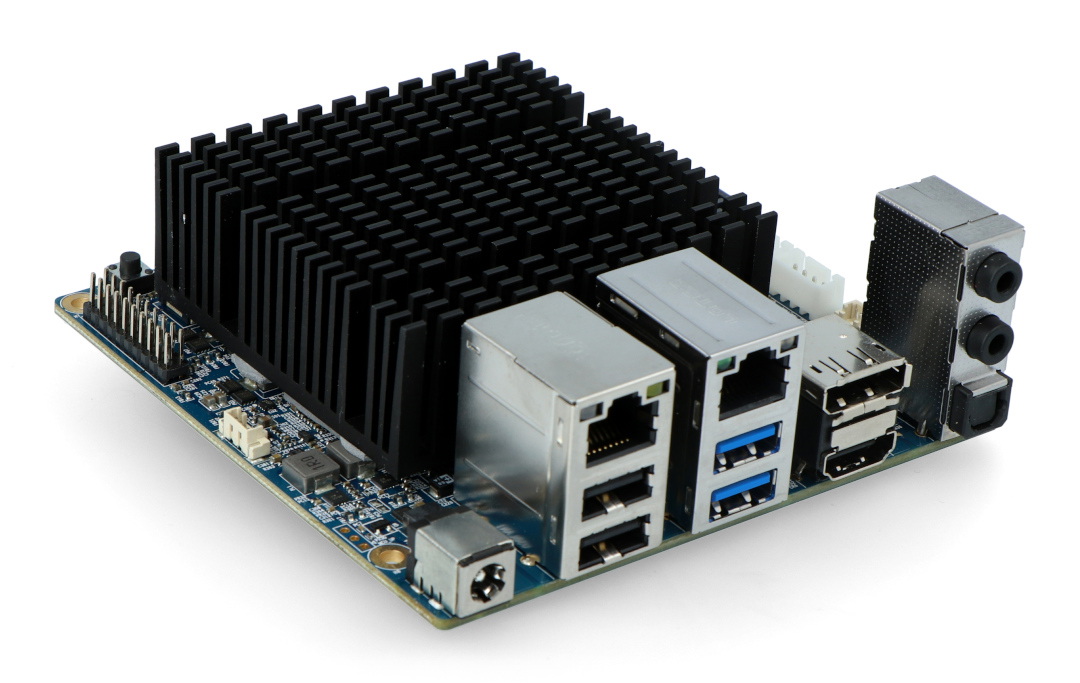

Opis produktu: Odroid H3 - Intel N5105 Quad-Core 2,9 GHz
Minikomputer Odroid H3 wyposażony został w czterordzeniowy procesor Intel Celeron Jasper Lake N5105 o taktowaniu 2 GHz (do 2,9 GHz w trybie boost) z 1,5 MB cache L2 oraz 4 MB pamięci cache L3, stworzony w technologii 10 nm. Komputer jednopłytkowy posiada dwa sloty na pamięć RAM DDR4-PC4-23400 SO-DIMM, obsługuje pojemność do 64 GB. Na płytce znaleźć można również gniazdo PCIe 3.0 x 4 dla dysku M.2 NVMe, 2 porty Ethernet 2,5 Gb/s, akcelerator SEE4.2, port HDMI 2.0, DisplayPort oraz gniazdo baterii RTC / BIOS. Odroid H3 wyposażony został również w wydajny układ graficzny Intel UHD Graphics 23 EUs Turbo 800 MHz.
Odroid H3 w zestawie z baterią 2-pin.
Złącza minikomputera Odroid H3.Główne cechy minikomputera Odroid H3
- Intel Celeron Quad-Core Jasper Lake N5105 o taktowaniu 2 GHz, do 2,9 GHz w trybie boost
- Do 64 GB pamięci RAM, dual-channel DDR-PC4-23400 (2933 MT/s)
- Dwa sloty SO-DIMM, do 32 GB na slot
- 2x port Ethernet 2,5 Gb/s
- 2x port SATA 3.0
- Akcelerator SSE4.2 (SMM, FPU, NX, NMX, SSE, SSE2, SSE3, SSE4.1, SSE4.2, AES)
- Intel UHD Graphics 24 EUs Turbo 800 MHz
- Wyjście wideo HDMI 2.0 oraz DP 1.2
- Konfigurowalny tryb Unlimited Performace umożliwiając przejście procesora tryb turbo boost
- Dołączona do zestawu bateria RTC / BIOS backup
Jak uruchomić minikomputer Odroid H3?
- Podłącz baterię RTC / BIOS backup do złącza 2-pin. Bateria została dołączona do zestawu, podtrzymuje ustawienia BIOSu oraz pełni funkcję RTC.

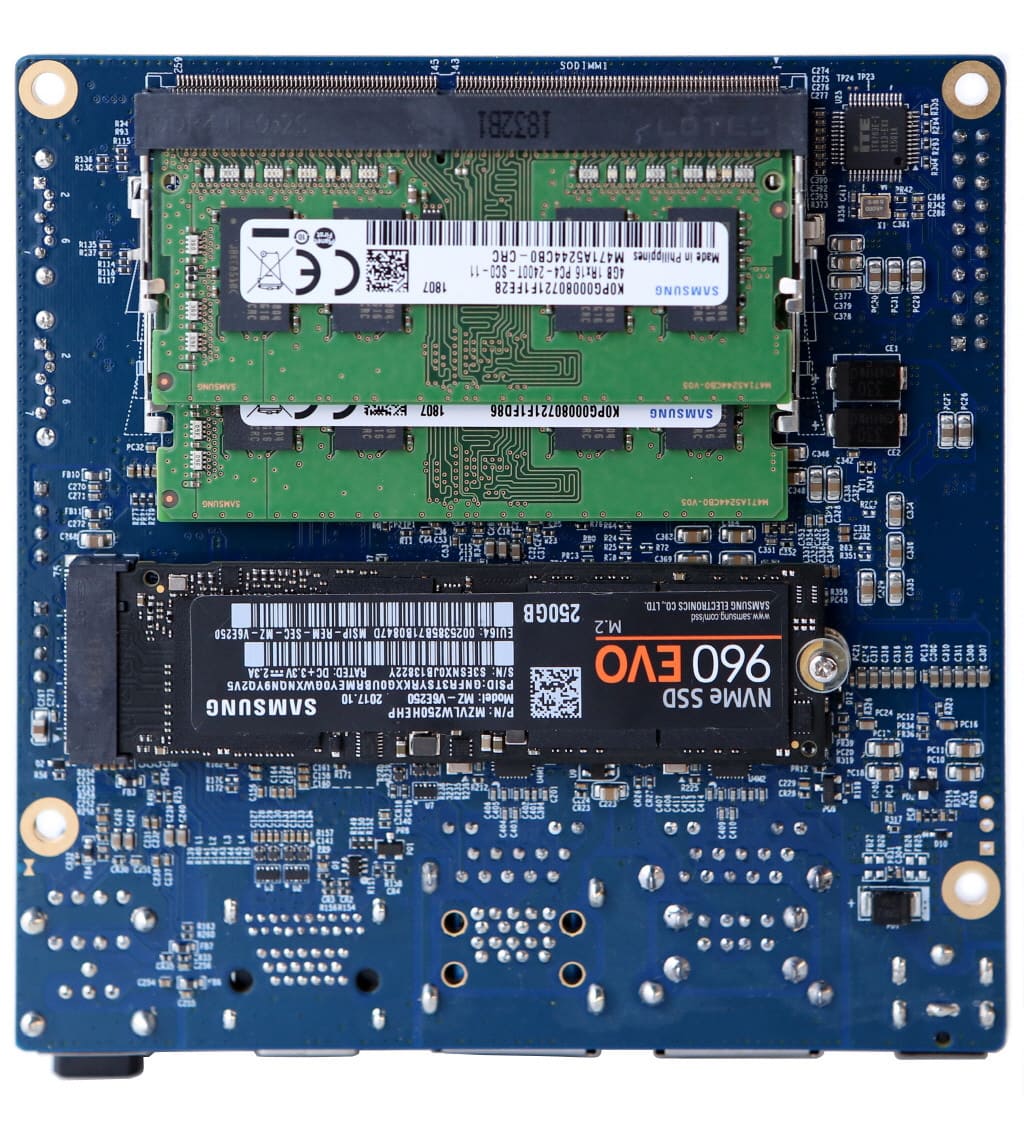

- Zainstaluj kości pamięci RAM DDR4 do 32 GB na slot i do 64 GB łącznie (brak w zestawie).
- Podłącz dodatkowe urządzenia peryferyjne takie jak monitor, klawiatura i mysz. Odroid H3 nie obsługuje urządzeń z portem PS2. Obsługiwane są jedynie urządzenia USB lub Bluetooth.
- Wyświetlacz może być podłączony poprzez port USB lub DisplayPort.
- W celu komunikacji z siecią Internet należy podłączyć przewód typu patchcord do portu Ethernet (10 / 100 / 1000 / 2500 Mb/s)
- Podłącz zasilacz 15 V / 4 A do portu DC jack 5,5 / 2,1 mm.
Producent przygotował instrukcję instalacji systemu operacyjnego.
Odroid H3 - Intel N5105 Quad-Core 2,9 GHz.
Rozkład elementów na płytce minikomputera Odroid H3.
Elementy umieszczone na płytce
- CPU (Intel Celeron N5105)
- 2x slot DDR4 SO-DIMM
- 1x slot M.2 PCI Express (NGFF-2280)
- 1x slot pamięci eMMC
- 2x złącze zasilania SATA
- 2x złącze SATA3 6.0 Gb/s
- 1x DC Power Jack 5,5 / 2,1 mm
- 2x USB 3.0
- 2x USB 2.0
- 1x HDMI 2.0
- 1x DisplayPort 1.2
- 2x port Ethernet RJ45 (10 / 100 / 1000 / 2500 Mb/s)
- 5x dioda systemowa LED
- 1x złącze wyprowadzeń 24-pin
- 1x przycisk zasilania
- 1x przycisk Reset
- 1x złącze baterii RTC / BIOS backup (2-pin)
- 1x złącze wentylatora (4-pin)
- 1x audio out, 1x audio in, 1x SPDIF out
| Specyfikacja i porównanie Odroid H3 oraz Odroid H3+ | ||
|---|---|---|
 |
 |
|
| Model | Odroid H3 | Odroid H3+ |
| CPU | Intel Celeron N5105 | Intel Pentium Silver N6005 |
| Nazwa kodowa | Jasper Lake | Jasper Lake |
| Litografia | 10 nm (Intel 7) | 10 nm (Intel 7) |
| Mikroarchitektura | Tremont | Tremont |
| Rdzenie / wątki | 4C4T | 4C4T |
| TDP | 10 W | 10 W |
| Bazowe taktowanie CPU | 2,0 GHz | 2,0 GHz |
| Taktowanie CPU w trybie burst (Single Thread) | 2,9 GHz | 3,3 GHz |
| Taktowanie CPU w trybie burst (Multi Thread) | 2,6 GHz | 2,8 GHz |
| Maksymalna pojemność pamięci | 64 GB | 64 GB |
| Maksymalna prędkość pamięci | 2933 MT/s | 2933 MT/s |
| Bazowe taktowanie GPU | 450 MHz | 450 MHz |
| Taktowanie GPU w trybie burst | 800 MHz | 900 MHz |
| Jednostki wykonawcze | 24 | 32 |
| Generacja PCIe | Gen 3 | Gen 3 |
| Linie PCIe | 4 | 4 |
| Maksymalny transfer danych PCIe | 8 GT/s | 8 GT/s |
| Maksymalna przepustowość PCIe | 3,94 GB/s | 3,94 GB/s |
| USB 2.0 | 2 porty | 2 porty |
| USB 3.0 | 2 porty | 2 porty |
| Ethernet 2,5 GB/s | 2 porty | 2 porty |
| Korzystanie z karty graficznej z niskiej lub średniej klasy | Tak (przez gniazdo NVMe + opcjonalny adapter PCIe) W Odroid H3/H3+ testowane karty działały od razu po wyjęciu z pudełka. Wydajność grafiki, np. OpenGL jest doskonała dla tego zakresu sprzętu. Operacje graficzne są do ponad 15 razy szybsze w porównaniu do Intel UHD przy użyciu dGPU (zewnętrznej karty graficznej). | |
| SATA II | 2 porty | 2 porty |
| NVMe | PCIe Gen 3 x 4, pełna prędkość | PCIe Gen 3 x 4, pełna prędkość |
| Porty I/O |
I2C x2 Zewn. przycisk zasilania x1 |
I2C x2 Zewn. przycisk zasilania x1 |
| Opcjonalny wentylator chłodzący | 92 mm, standardowe złącze PC 4-pinowe 12 V | 92 mm, standardowe złącze PC 4-pinowe 12 V |
| Zasilanie | 15 V / 4 A - 60 W lub 19 V / 7 A - 133 W |
15 V / 4 A - 60 W lub 19 V / 7 A - 133 W |
| TPM 2.0 | Włączony fTPM zgodny z Windows 11 | Włączony fTPM zgodny z Windows 11 |
| Wymiary | 110 x 110 mm | 110 x 110 mm |
