Odroid H3 - Intel N5105 Quad-Core 2,9GHz

Indeks: ODR-22225
Minikomputer Odroid H3 wyposażony został w czterordzeniowy procesor Intel Celeron Jasper Lake N5105 o taktowaniu 2 GHz (do 2,9 GHz w trybie boost) z 1,5 MB cache L2 oraz 4 MB pamięci cache L3, stworzony w technologii 10 nm. Komputer jednopłytkowy posiada dwa sloty na pamięć RAM DDR4-PC4-23400 SO-DIMM, obsługuje pojemność do 64 GB. Na płytce znaleźć można również gniazdo PCIe 3.0 x 4 dla dysku M.2 NVMe, 2 porty Ethernet 2,5 Gb/s, akcelerator SEE4.2, port HDMI 2.0, DisplayPort oraz gniazdo baterii RTC / BIOS. Odroid H3 wyposażony został również w wydajny układ graficzny Intel UHD Graphics 23 EUs Turbo 800 MHz.
Odroid H3 - Intel N5105 Quad-Core 2,9GHz
929,00 zł
755,28 zł netto
Zapłać później
Odroid H3 - wersja:
Producent: Odroid

Opis produktu: Odroid H3 - Intel N5105 Quad-Core 2,9 GHz

Minikomputer Odroid H3 wyposażony został w czterordzeniowy procesor Intel Celeron Jasper Lake N5105 o taktowaniu 2 GHz (do 2,9 GHz w trybie boost) z 1,5 MB cache L2 oraz 4 MB pamięci cache L3, stworzony w technologii 10 nm. Komputer jednopłytkowy posiada dwa sloty na pamięć RAM DDR4-PC4-23400 SO-DIMM, obsługuje pojemność do 64 GB. Na płytce znaleźć można również gniazdo PCIe 3.0 x 4 dla dysku M.2 NVMe, 2 porty Ethernet 2,5 Gb/s, akcelerator SEE4.2, port HDMI 2.0, DisplayPort oraz gniazdo baterii RTC / BIOS. Odroid H3 wyposażony został również w wydajny układ graficzny Intel UHD Graphics 23 EUs Turbo 800 MHz

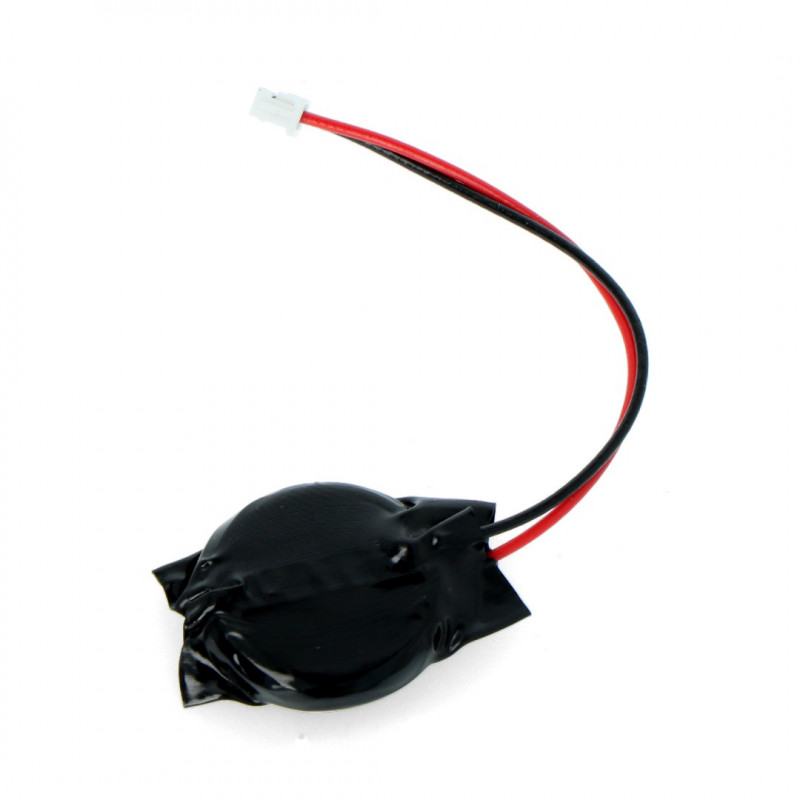

Odroid H3 w zestawie z bateriąOdroid H3 w zestawie z baterią 2-pin.
Złącza na płytce Odroid H3Złącza minikomputera Odroid H3.

Główne cechy minikomputera Odroid H3

  • Intel Celeron Quad-Core Jasper Lake N5105 o taktowaniu 2 GHz, do 2,9 GHz w trybie boost
  • Do 64 GB pamięci RAM, dual-channel DDR-PC4-23400 (2933 MT/s)
  • Dwa sloty SO-DIMM, do 32 GB na slot
  • 2x port Ethernet 2,5 Gb/s
  • 2x port SATA 3.0
  • Akcelerator SSE4.2 (SMM, FPU, NX, NMX, SSE, SSE2, SSE3, SSE4.1, SSE4.2, AES)
  • Intel UHD Graphics 24 EUs Turbo 800 MHz
  • Wyjście wideo HDMI 2.0 oraz DP 1.2
  • Konfigurowalny tryb Unlimited Performace umożliwiając przejście procesora tryb turbo boost
  • Dołączona do zestawu bateria RTC / BIOS backup

Jak uruchomić minikomputer Odroid H3?

  • Podłącz baterię RTC / BIOS backup do złącza 2-pin. Bateria została dołączona do zestawu, podtrzymuje ustawienia BIOSu oraz pełni funkcję RTC.
  • Zainstaluj kości pamięci RAM DDR4 do 32 GB na slot i do 64 GB łącznie (brak w zestawie).
  • Podłącz dodatkowe urządzenia peryferyjne takie jak monitor, klawiatura i mysz. Odroid H3 nie obsługuje urządzeń z portem PS2. Obsługiwane są jedynie urządzenia USB lub Bluetooth.
  • Wyświetlacz może być podłączony poprzez port USB lub DisplayPort.
  • W celu komunikacji z siecią Internet należy podłączyć przewód typu patchcord do portu Ethernet (10 / 100 / 1000 / 2500 Mb/s)
  • Podłącz zasilacz 15 V / 4 A do portu DC jack 5,5 / 2,1 mm.
Odroid H3

Odroid H3 - Intel N5105 Quad-Core 2,9 GHz.

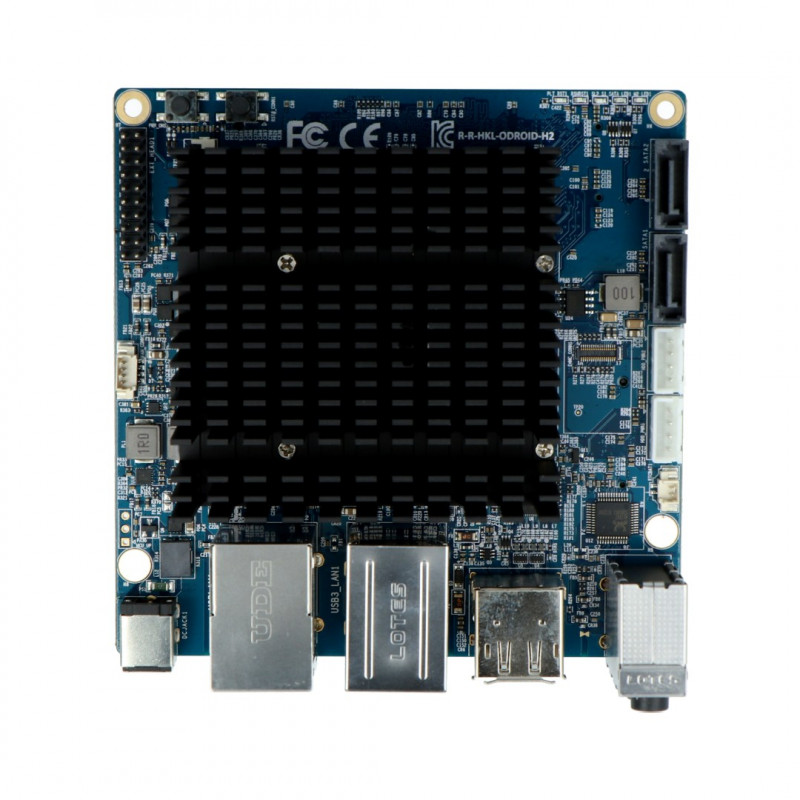

Rozkład elementów na płytce
Rozkład elementów na płytce minikomputera Odroid H3.

Elementy umieszczone na płytce

  1. CPU (Intel Celeron N5105)
  2. 2x slot DDR4 SO-DIMM
  3. 1x slot M.2 PCI Express (NGFF-2280)
  4. 1x slot pamięci eMMC
  5. 2x złącze zasilania SATA
  6. 2x złącze SATA3 6.0 Gb/s
  7. 1x DC Power Jack 5,5 / 2,1 mm
  8. 2x USB 3.0
  9. 2x USB 2.0
  10. 1x HDMI 2.0
  11. 1x DisplayPort 1.2
  12. 2x port Ethernet RJ45 (10 / 100 / 1000 / 2500 Mb/s)
  13. 5x dioda systemowa LED
  14. 1x złącze wyprowadzeń 24-pin
  15. 1x przycisk zasilania
  16. 1x przycisk Reset
  17. 1x złącze baterii RTC / BIOS backup (2-pin)
  18. 1x złącze wentylatora (4-pin)
  19. 1x audio out, 1x audio in, 1x SPDIF out
Specyfikacja i porównanie Odroid H3 oraz Odroid H3+
Odroid H3 Odroid H3+
Model Odroid H3 Odroid H3+
CPU Intel Celeron N5105 Intel Pentium Silver N6005
Nazwa kodowa Jasper Lake Jasper Lake
Litografia 10 nm (Intel 7) 10 nm (Intel 7)
Mikroarchitektura Tremont Tremont
Rdzenie / wątki 4C4T 4C4T
TDP 10 W 10 W
Bazowe taktowanie CPU 2,0 GHz 2,0 GHz
Taktowanie CPU w trybie burst (Single Thread) 2,9 GHz 3,3 GHz
Taktowanie CPU w trybie burst (Multi Thread) 2,6 GHz 2,8 GHz
Maksymalna pojemność pamięci 64 GB 64 GB
Maksymalna prędkość pamięci  2933 MT/s 2933 MT/s
Bazowe taktowanie GPU 450 MHz 450 MHz
Taktowanie GPU w trybie burst 800 MHz 900 MHz
Jednostki wykonawcze 24 32
Generacja PCIe Gen 3 Gen 3
Linie PCIe 4 4
Maksymalny transfer danych PCIe 8 GT/s 8 GT/s
Maksymalna przepustowość PCIe 3,94 GB/s 3,94 GB/s
USB 2.0 2 porty 2 porty
USB 3.0 2 porty 2 porty
Ethernet 2,5 GB/s 2 porty 2 porty
Korzystanie z karty graficznej z niskiej lub średniej klasy Tak (przez gniazdo NVMe + opcjonalny adapter PCIe) W Odroid H3/H3+ testowane karty działały od razu po wyjęciu z pudełka. Wydajność grafiki, np. OpenGL jest doskonała dla tego zakresu sprzętu. Operacje graficzne są do ponad 15 razy szybsze w porównaniu do Intel UHD przy użyciu dGPU (zewnętrznej karty graficznej).
SATA II 2 porty 2 porty
NVMe PCIe Gen 3 x 4, pełna prędkość PCIe Gen 3 x 4, pełna prędkość
Porty I/O

I2C x2
USB 2.0 x3
UART x1
HDMI-CEC x1

Zewn. przycisk zasilania x1

I2C x2
USB 2.0 x3
UART x1
HDMI-CEC x1

Zewn. przycisk zasilania x1

Opcjonalny wentylator chłodzący 92 mm, standardowe złącze PC 4-pinowe 12 V 92 mm, standardowe złącze PC 4-pinowe 12 V
Zasilanie 15 V / 4 A - 60 W
lub
19 V / 7 A - 133 W
15 V / 4 A - 60 W
lub
19 V / 7 A - 133 W
TPM 2.0 Włączony fTPM zgodny z Windows 11 Włączony fTPM zgodny z Windows 11
Wymiary 110 x 110 mm 110 x 110 mm

UC - Mikrokontroler N5105
UC - Ilość rdzeni 4. Quad Core
UC - Piny cyfrowe 24
UC - Taktowanie 2.9 GHz
UC - Ethernet Tak
UC - Interfejs USB 2x USB 3.0 + 2x USB 2.0
UC - Port HDMI tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. DC 5.5/2.1mm
UC - System Linux tak
UC - System Android tak
UC - System Windows tak
Szerokość opakowania 20.5 cm
Wysokość opakowania 15 cm
Głębokość opakowania 9.7 cm
Masa opakowania 0.43 kg
