Opis produktu: Moduł z gniazdem USB typu C - złącze pionowe - SparkFun BOB-23055
Moduł do Sparkfun z gniazdem umożliwiającym podłączenie wtyku USB typu C do dowolnego układu. Posiada 7 pinów, a raster wyprowadzeń wynosi 2,54 mm, co oznacza, że jest kompatybilny ze standardowymi płytkami stykowymi i powszechnie stosowanymi przewodami połączeniowymi. Płytka nie posiada złącz goldpin - należy je nabyć osobno. Moduł może być używany jako samodzielny element lub jako część innego urządzenia, np. hub USB.

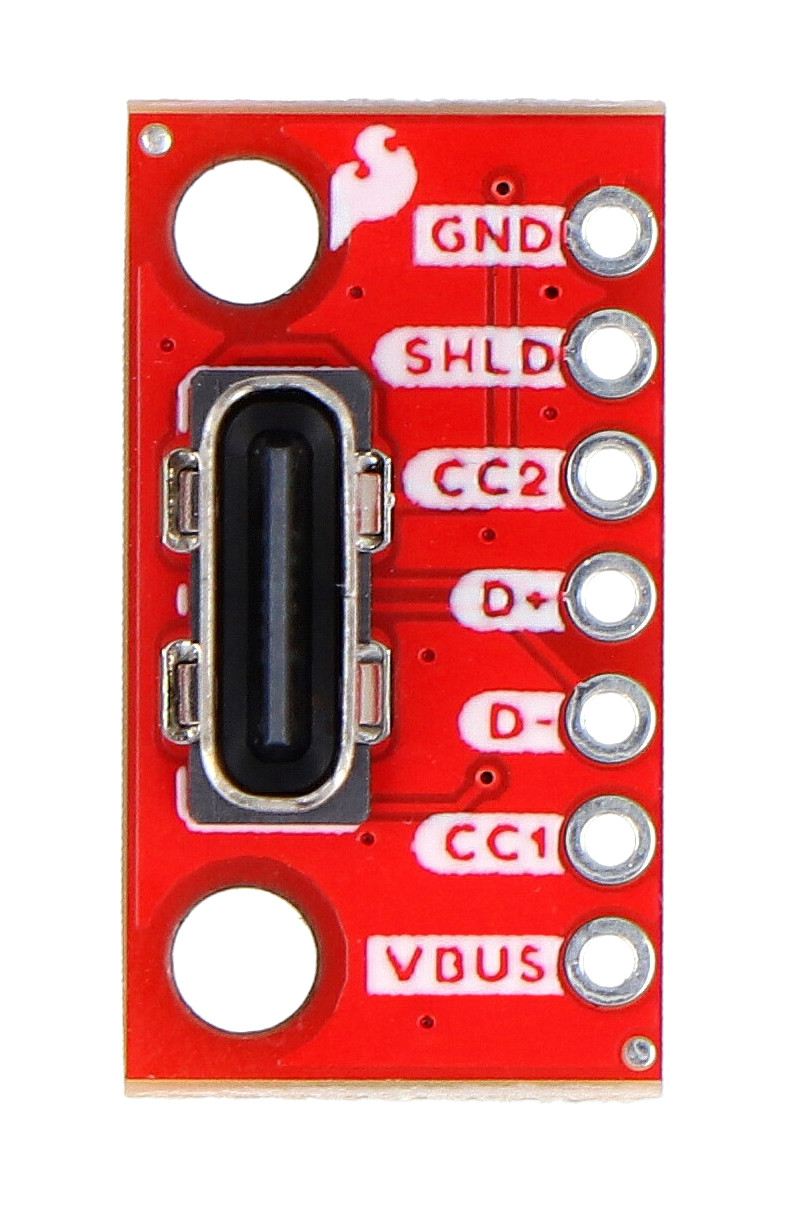

Moduł z gniazdem USB typu C - złącze pionowe - SparkFun BOB-23055.
Płytka posiada dwa otwory montażowe.
Opis wyprowadzeń
- GND - masa układu
- CC2 - pin konfiguracyjny
- D+ - linia różnicowa transmisji danych USB
- D- - linia różnicowa transmisji danych USB
- CC1 - pin konfiguracyjny
- VBUS - zasilanie
Więcej informacji na temat wyprowadzeń znajdziesz w dokumentacji technicznej.
Specyfikacja techniczna płytki
- Typ: przejściówka
- Wyprowadzania: pola lutownicze, złącze USB typu C
- Umiejscowienie złącza USB: pionowe
- Otwory montażowe: 2x
- Wymiary płytki: 20,32 x 11,43 x 11,70 mm
- Masa płytki: 1,6 g
Budujesz własny projekt i potrzebujesz więcej elementów montażowych? Sprawdź akcesoria do płytek stykowych dostępne w naszej ofercie!

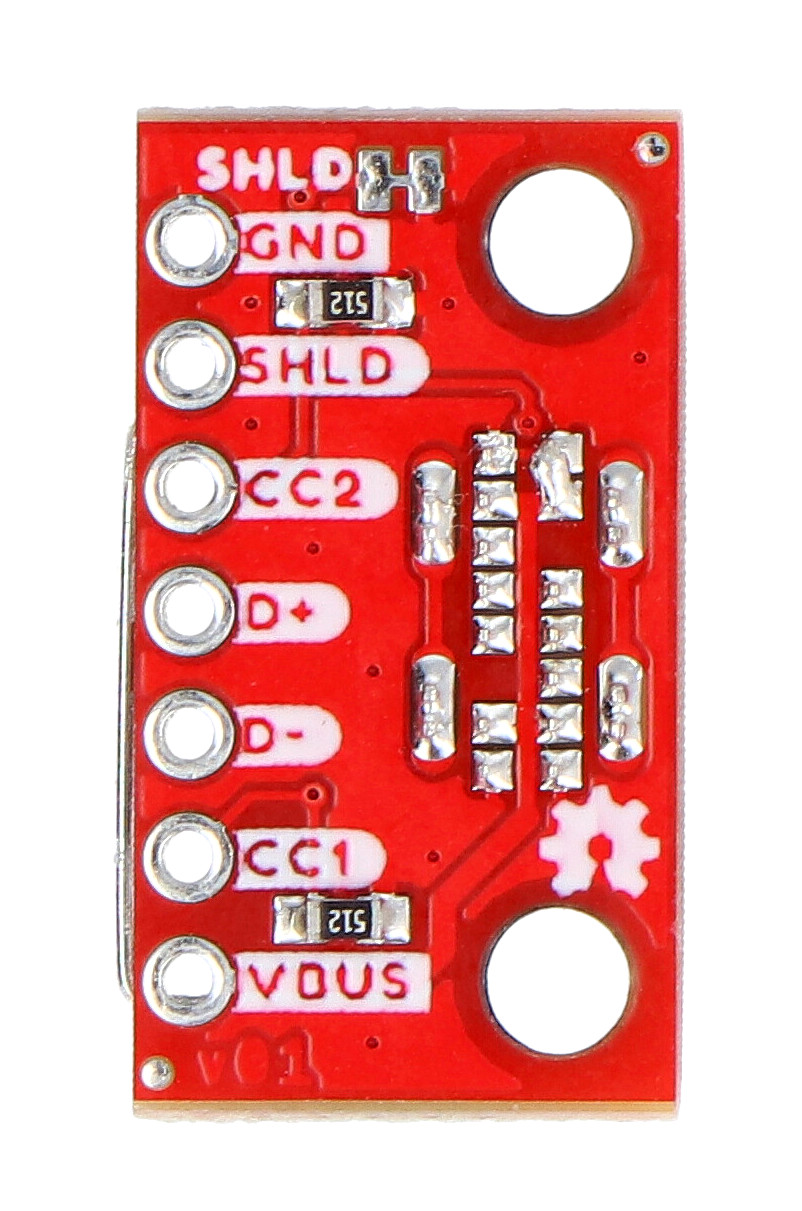

Wszystkie wyprowadzenia posiadają wyraźne oznaczenia.
