Opis produktu: Zasilacz awaryjny UPS - moduł zasilający do Jetson Nano - 5 V - Waveshare 18307
Zasilacz awaryjny UPS w postaci modułu do Jetson Nano. Doprowadza dodatkowe zasilanie i umożliwia użytkowanie Jetson Nano podczas podróży oraz w przypadku awarii innego źródła zasilania. Moduł posiada miejsca na cztery ogniwa akumulatora Li-Ion 18650. Posiada dodatkowy przycisk zasilania ON/OFF, który pozwala na wygodne włączanie i wyłączanie Jetson Nano. Ponadto na przedniej części modułu umieszczono wyświetlacz o przekątnej 0,91'', na którym prezentowane są aktualne wartości akumulatorów, napięcie, adres IP czy zużycie pamięci RAM.

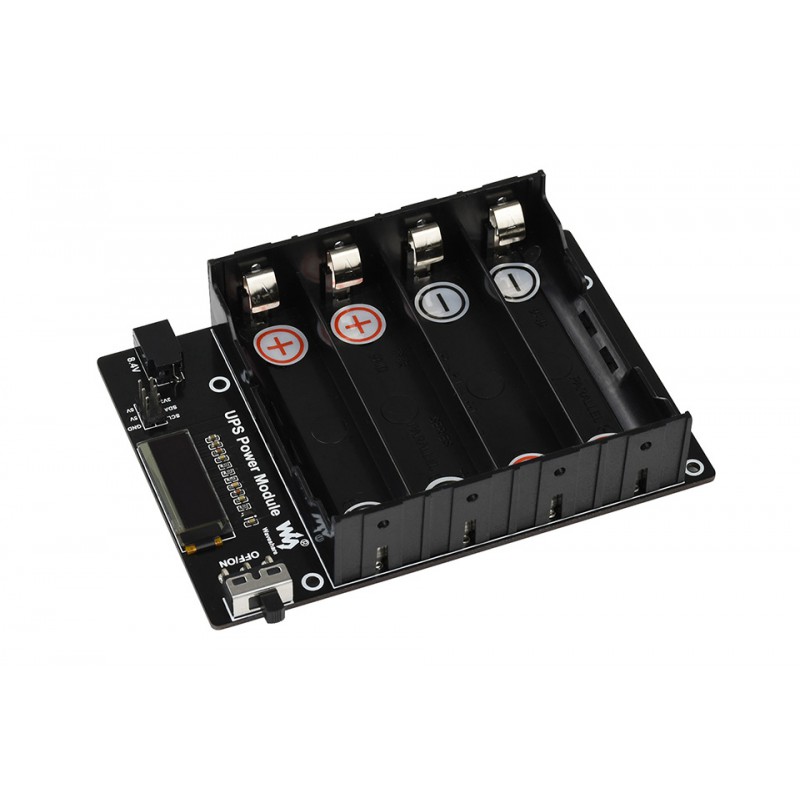

Moduł zasilający, który posiada miejsce na cztery ogniwa Li-Ion.
Produkt kompatybilny z Jetson Nano
Producent udostępnia Stronę Wiki produktu, która zawiera przewodnik użytkownika oraz dokumentację techniczną poszczególnych podzespołów.
Przedmiotem sprzedaży jest moduł zasilający. Jetson Nano oraz akumulatory Li-Ion 18650 należy zakupić osobno.
Cechy główne
- Komunikacja z wykorzystaniem interfejsu I2C
- Wbudowany wyświetlacz o przekątnej 0,91'', na którym prezentowane są aktualne parametry takie jak poziom naładowania akumulatorów, adres IP czy zużycie pamięci RAM
- Zawiera ochronę przed nadmiernym ładowaniem i rozładowaniem, ochronę nadprądową, ochronę przed zwarciem, a także ochronę przed odwrotnym wpięciem akumulatorów oraz funkcję ładowania wyrównawczego
- Wbudowany regulator 5 V
- Wyposażona w złącze USB, które pozwala na wygodne zasilanie innych płytek, nie tylko Jetson Nano
- Panel posiada przycisk zasilania ON/OFF, umożliwiający ręczne włączanie i wyłączanie Jetson Nano
- Zestaw zawiera niezbędne zasoby programistyczne oraz podręcznik użytkownika
Opis kluczowych wyprowadzeń

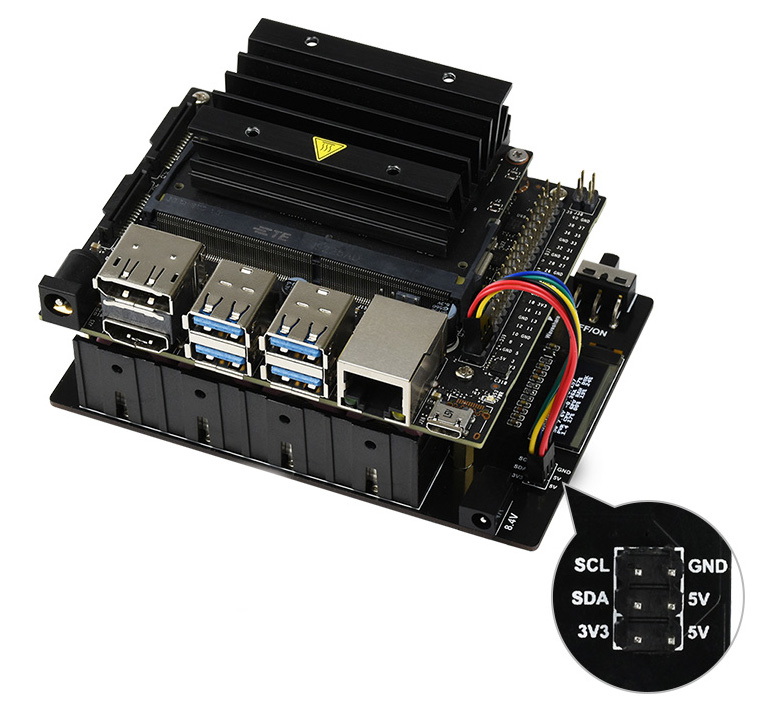

Moduł zasilający posiada 6 męskich wyprowadzeń, do których należy wpiąć przewody połączeniowe w standardzie żeńskim. Schemat połączenia modułu zasilającego z Jetson Nano znajduje się na zdjęciu obok.
- 3V3 - pin zasilania 3,3 V
- 5V - pin zasilania 5 V
- GND - pin masy układu
- SDA - pin wyjścia danych magistrali I2C
- SCL - pin wyjścia zegarowego magistrali I2C
Do połączenia modułów należy wykorzystać przewody w standardzie żeńskim.
Moduł posiada otwory montażowe o średnicy równej 2,5 mm.
Specyfikacja techniczna
- Napięcie wyjściowe: 5 V
- Parametry zasilania: 8,4 V / 2 A
- Interfejs komunikacyjny: I2C
- Obsługiwany akumulator: Li-Ion 18650 (brak w zestawie)
- Ilość ogniw: 4
- Port: USB typu A
- Wymiary: 113 x 79 mm
- Średnica otworu montażowego: 2,5 mm
Zasilacz awaryjny UPS - moduł zasilający do Jetson Nano - 5V - Waveshare 18307
W wielu sytuacjach chcemy korzystać z minikomputerów - także wtedy, gdy podróżujemy. Te wielofunkcyjne platformy mogą nam w danym momencie służyć jako aparat, kamera lub bardziej niszowe rozwiązania wizyjne i z sektora AI. Aby posiadany moduł Nvidia Jetson Nano zawsze był gotowy do działania, warto wyposażyć się w zasilacz awaryjny.
Zasilacz awaryjny UPS - moduł zasilający do Jetson Nano - 5V - Waveshare 18307 ma miejsca na cztery akumulatory Li-Ion. Producent wyposażył ten element we własny przycisk ON/OFF, dzięki czemu można wygodnie sterować urządzeniem.
Zasilacz awaryjny dla Jetson Nano - korzystaj z minikomputera zawsze i wszędzie
Zasilacz awaryjny UPS do minikomputera Nvidia Jetson Nano jest rozwiązaniem problemu z chwilowym brakiem zasilania. Od teraz można korzystać z Jetson Nano dosłownie zawsze i wszędzie. Należy jedynie pamiętać o ładowaniu przenośnych akumulatorów.
Dużym udogodnieniem jest zamontowany wyświetlacz o przekątnej 0,91 cali. Zobaczymy na nim najważniejsze wartości dotyczące urządzenia, np. poziom napięcia, adres IP i zużycie pamięci operacyjnej.
