Ekran DPI - LCD IPS 7'' 1024x600px dla Raspberry Pi - Waveshare 12885

Indeks: WSR-09100 EAN: 5904422337575

Ekran Waveshare 7" dla Raspberry Pi o rozdzielczości 1024 x 600 px. Współpracuje z każdą 40-pinową wersją Raspberry Pi poprzez piny GPIO i interfejs DPI. Urządzenie nie posiada funkcji dotyku.

Ekran DPI - LCD IPS 7'' 1024x600px dla Raspberry Pi - Waveshare 12885
149,00 zł
121,14 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Ekran DPI - LCD IPS 7'' 1024x600px dla Raspberry Pi - Waveshare 12885

Ekran Waveshare 7 " dla Raspberry Pi o rozdzielczości 1024 x 600 px. Współpracuje z każdą 40-pinową wersją Raspberry Pi poprzez piny GPIO i interfejs DPI (Parallel Display Interface). Urządzenie nie posiada funkcji dotyku.

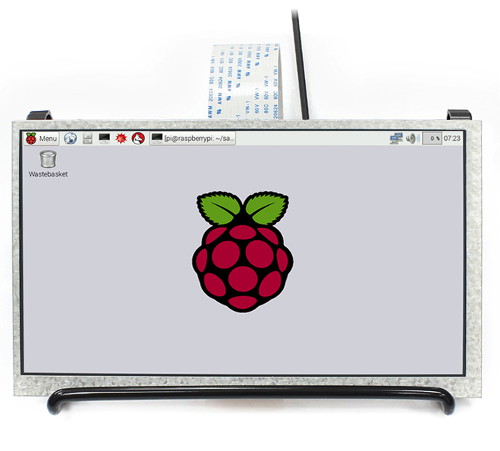

Urządzenie komunikuje się poprzez piny GPIO za pomocą adaptera.

Wszystkie elementy znajdują się w zestawie.

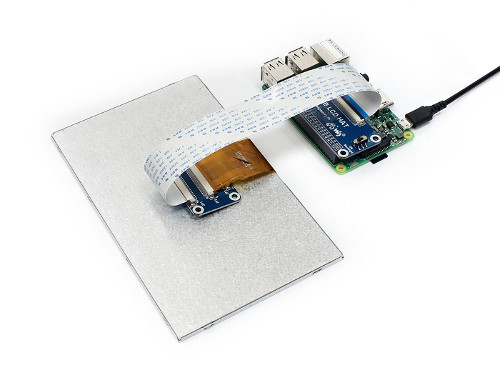

Przykład podłączenia ekranu z Raspberry Pi.

Podłączenie z Raspberry Pi

W celu uruchomienia ekranu należy połączyć urządzenie z Raspberry Pi poprzez dołączony do zestawu adapter GPIO. Urządzenie komunikuje się przez interfejs DPI.

Po zapisaniu pliku i restarcie maliny i włączeniu podświetlenia obraz powinien działać prawidłowo.

Szczegółowy opis podłączenia można znaleźć na stronie producenta.

Oprogramowanie

Ekran działa z najnowszym systemem Raspbian, Ubuntu lub OSMC. Aby jednak ekran wyświetlał obraz prawidłowo  należy zmienić rozdzielczość w pliku konfiguracyjnym. W tym celu należy otworzyć plik config.txt poleceniem:

  • sudo nano /boot/config.txt

a następnie na jego końcu dodać następujące instrukcje:

  • dtoverlay=dpi24
  • enable_dpi_lcd=1
  • display_default_lcd=1
  • dpi_group=2
  • dpi_mode=87
  • dpi_output_format=0x6f005
  • hdmi_cvt 1024 600 60 6 0 0 0

Specyfikacja ekranu IPS

  • Typ: ekran IPS z interfejsem DPI
  • Przekątna: 7 "
  • Rozdzielczość 1024 x 600 px
  • Współpracuje z każdą 40-pinową wersją Raspberry Pi
  • Możliwość wyłączenia podświetlenia
  • Wymiary ekranu: 164 x 97 mm

Zestaw zawiera

  • Ekran 7" 1024 x 600 px
  • Adapter GPIO
  • Adapter do taśmy
  • Taśma połączeniowa
  • Podstawka na ekran

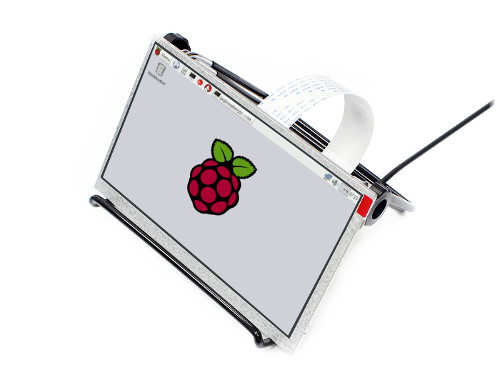

Zestaw zawiera również podstawkę na ekran.

Podstawowy monitor do zabudowy dla Raspberry Pi

Ekran DPI - LCD IPS 7'' 1024x600px do Raspberry Pi - Waveshare 12885 może pełnić rolę głównego ekranu, współpracującego z popularnymi minikomputerami poprzez interfejs DPI.

7-calowa przekątna i wysoka rozdzielczość sprawiają, że ekran doskonale nadaje się do wyświetlania pełnowartościowych interfejsów graficznych, oferowanych przez systemy operacyjne, takie jak Raspbian (Raspberry Pi OS), Ubuntu, czy też OSMC.

Ważne uwagi praktyczne

Warto zwrócić uwagę na fakt, że oferowany przez nas ekran LCD IPS 7'' 1024x600px z interfejsem DPI to nie klasyczny ekran dotykowy – nie posiada bowiem wbudowanego panelu rezystancyjnego ani pojemnościowego.

Dlatego też do obsługi minikomputera potrzebna będzie mysz i/lub klawiatura – w naszym sklepie znajdziesz oficjalne akcesoria USB dla minikomputerów Raspberry Pi. W niektórych aplikacjach wystarczające okaże się połączenie poprzez SSH, które pozwoli sterować pracą komputera z poziomu zdalnego terminala.



Ekran - typ LCD IPS
Ekran - przekątna 7.00 ''
Ekran - interfejs GPIO+DPI
Ekran - dotyk Nie
Ekran - rozdziel. 1024x600px
Test 3
Szerokość opakowania 22.5 cm
Wysokość opakowania 5.5 cm
Głębokość opakowania 14 cm
Masa opakowania 0.347 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

Ekran DPI - LCD IPS 7'' 1024x600px dla Raspberry Pi - Waveshare 12885

4.8/5

Średnia Ocena

3

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Alan 06.06.2024 Potwierdzony zakup
Wszystko działa i wspiera najnowszy system. Instrukcje na stronie producenta.
Xavier 02.03.2024 Potwierdzony zakup Opinia tłumaczona
Bardzo dobrze
Kacper S. 07.04.2021 Potwierdzony zakup
Wyświetlacz OK, ale port DPI konfliktuje się z I2C i nie można użyć kamery IMX219 z autofocusem
