Opis produktu: E-paper E-Ink - moduł z wyświetlaczem I2C - 91 segmentów 1,9'' - Waveshare 22689
Wyświetlacz segmentowy typu e-paper o przekątnej 1,9" składający się z 91 segmentów. Ekran pasywnie odblaskowy jest w stanie wyświetlać czarno-biały obraz, kąt widzenia wynosi powyżej 170°. Do komunikacji wykorzystuje interfejs I2C. Ekrany typu e-paper cechują się bardzo niskim zużyciem energii, w zasadzie energia wymagana jest jedynie do odświeżania. Moduł obsługuje częściowe odświeżanie, którego czas wynosi 0,3 s. Segmentowe wyświetlacze e-paper świetnie sprawdzą się do wyświetlania wartości z czujników temperatury i wilgotności, nawilżacza powietrza, itp. Moduł pracuje z napięciem 3,3 V oraz 5 V.

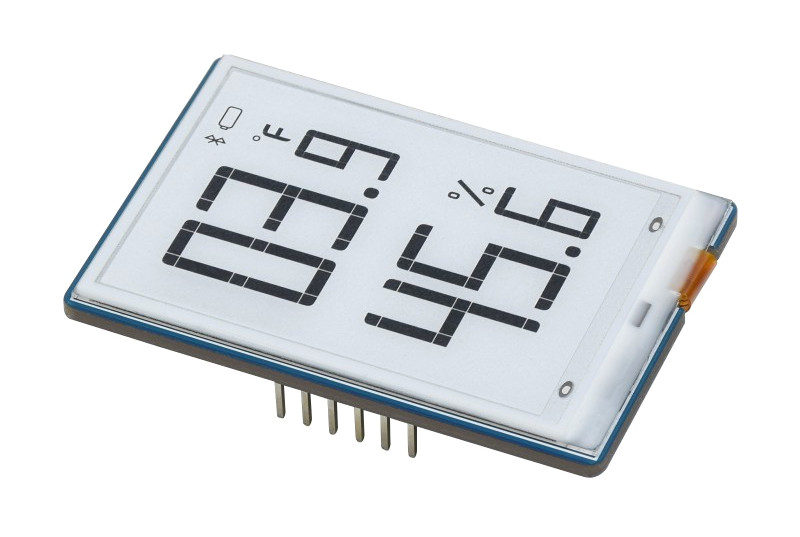

E-paper E-Ink - moduł z wyświetlaczem I2C - 91 segmentów 1,9'' - Waveshare 22689.

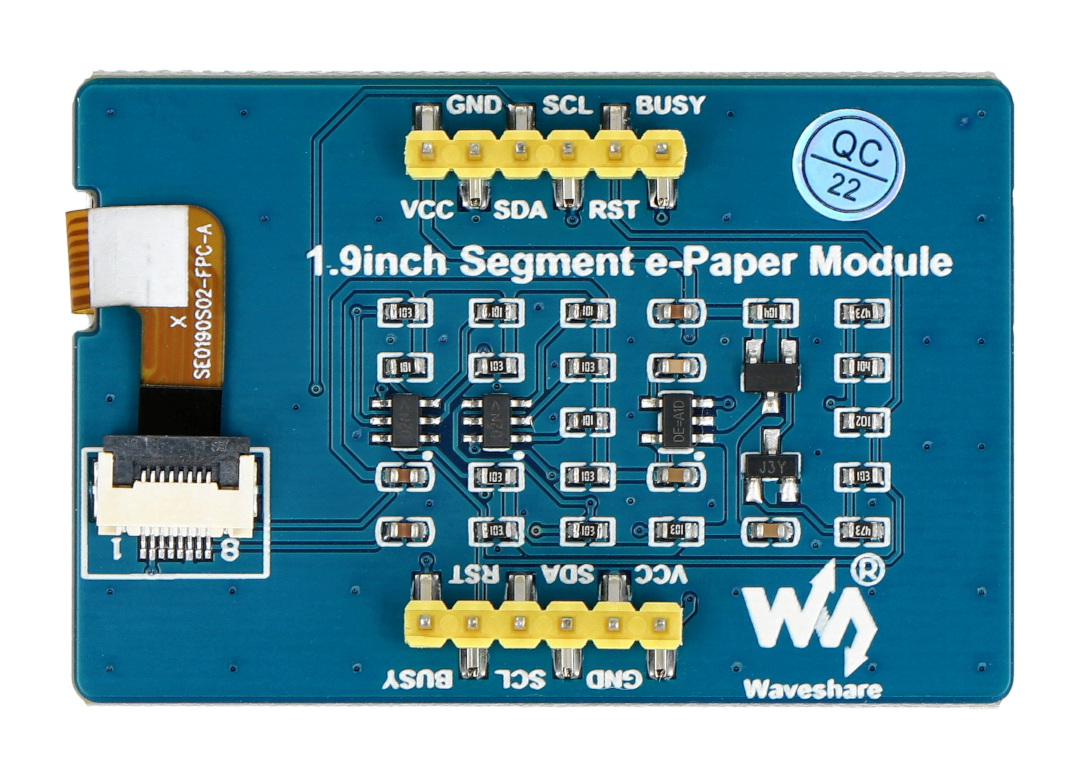

Wyprowadzenia modułu wyświetlacza segmentowego e-paper.
Główne cechy segmentowego ekranu e-paper
- Brak podświetlenia, wyświetla ostatnią zawartość przez długi czas, nawet po odłączeniu zasilania
- Bardzo niskie zużycie energii, zasilanie wymagane jedynie do odświeżania
- Interfejs I2C, kompatybilny z Arduino, Raspberry Pi, STM32, itp.
- Wbudowany regulator napięcia MOS, możliwość zasilania 3,3 V oraz 5 V
Producent przygotował szczegółowy przewodnik dla użytkowników Arduino, Raspberry Pi oraz STM32 wraz z przykładami połączeń oraz kodami programów.
Co to jest wyświetlacz "e ink e paper"?
Wyświetlacz e-paper, zwany też jako elektroniczny papier (e paper display) w celu prezentacji danych wykorzystuje elektroforetyczną technologię mikrokapsułek. Oznacza to, że naśladuje on wygląd standardowego tuszu, jaki znajduje się na tradycyjnym papierze. Technologia tego typu jest wyjątkowo przyjazna dla użytkownika - ekrany nie emitują niebieskiej poświaty, są pasywnie odblaskowe i zapewniają szeroki kąt widzenia. Wszystkie te cechy sprawiają, że nasz wzrok nie męczy się tak bardzo podczas użytkowania, a czytanie sprawia jeszcze więcej przyjemności niż wcześniej.
Wyświetlacz e-paper.
Przykład połączenia z Arduino Uno.Wyprowadzenia modułu wyświetlacza e-Ink
Moduł wyświetlacza e-paper do komunikacji z mikrokontrolerem wykorzystuje interfejs I2C. Dzięki zastosowanemu regulatorowi napięcia może być zasilany napięciem 3,3 V lub 5 V.
- VCC - napięcie zasilania
- GND - masa układu
- SDA - linia danych magistrali I2C
- SCL - linia zegarowa magistrali I2C
- RST - reset, aktywowany stanem niskim
- BUSY - pin wyjściowy stanu zajętości, aktywowany stanem wysokim
Specyfikacja wyświetlacza e-paper
- Napięcie zasilania: 3,3 V lub 5 V
- Interfejs: I2C
- Liczba segmentów: 91
- Kolor wyświetlacza: czarny i biały
- Skala szarości: 2
- Czas częściowego odświeżania: 0,3 s
- Czas pełnego odświeżania: 2 s
- Pobór mocy podczas odświeżania: poniżej 5 mW (standardowo)
- Pobór prądu w stanie czuwania: poniżej 0,01 uA (prawie brak)
- Kąt widzenia: powyżej 170°

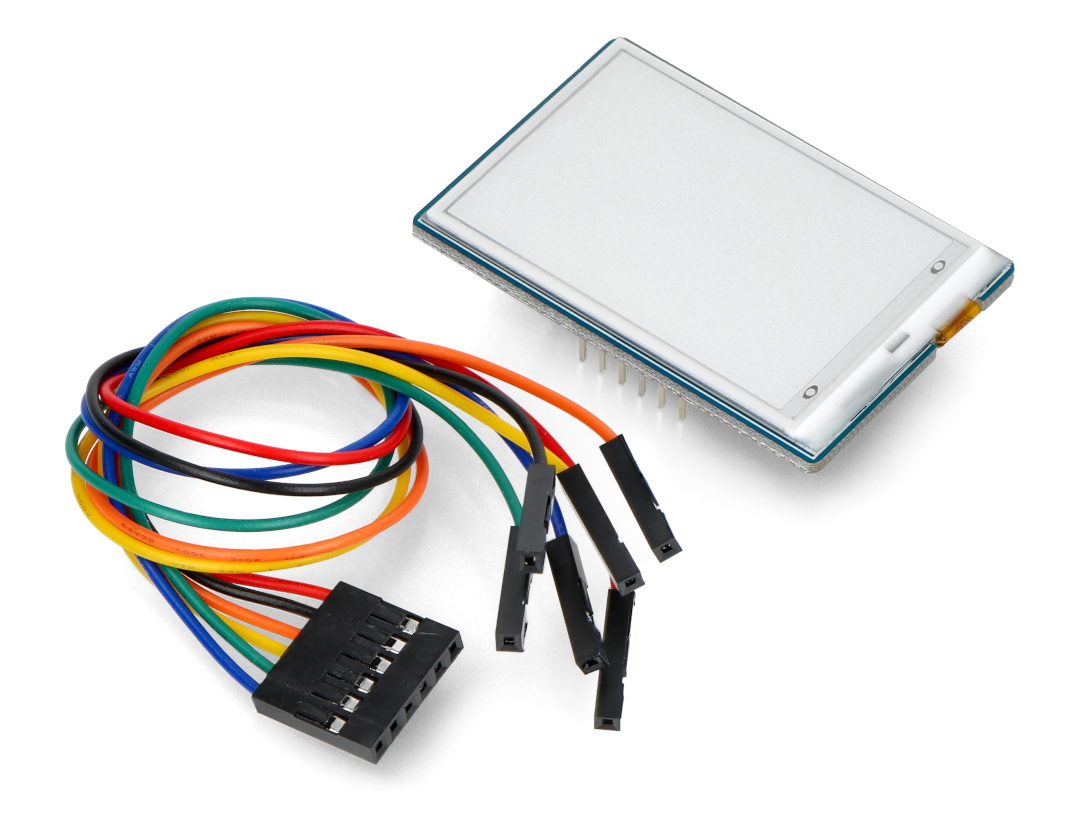

Zawartość zestawu
- E-paper E-Ink - moduł z wyświetlaczem I2C - 91 segmentów 1,9'' - Waveshare 22689
- Przewód połączeniowy
Zawartość zestawu.
