Opis produktu: Wyświetlacz LCD 4x20 znaków zielony - justPi
Alfanumeryczny wyświetlacz LCD marki justPi. Prezentuje wartości w czterech liniach, po 20 znaków w każdej. Zasilany jest napięciem 5 V. Charakteryzuje się wyjątkowo prostą obsługą oraz wsparciem dla wielu mikrokontrolerów. Znaki wyświetlane są na zielonym tle. Moduł posiada dodatkowo wlutowane złącza.

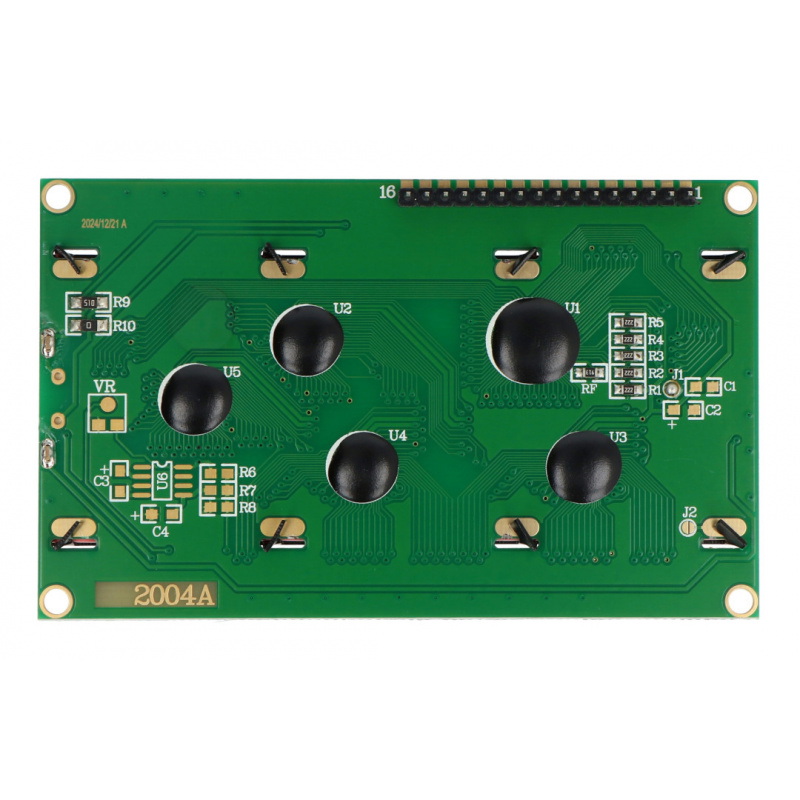

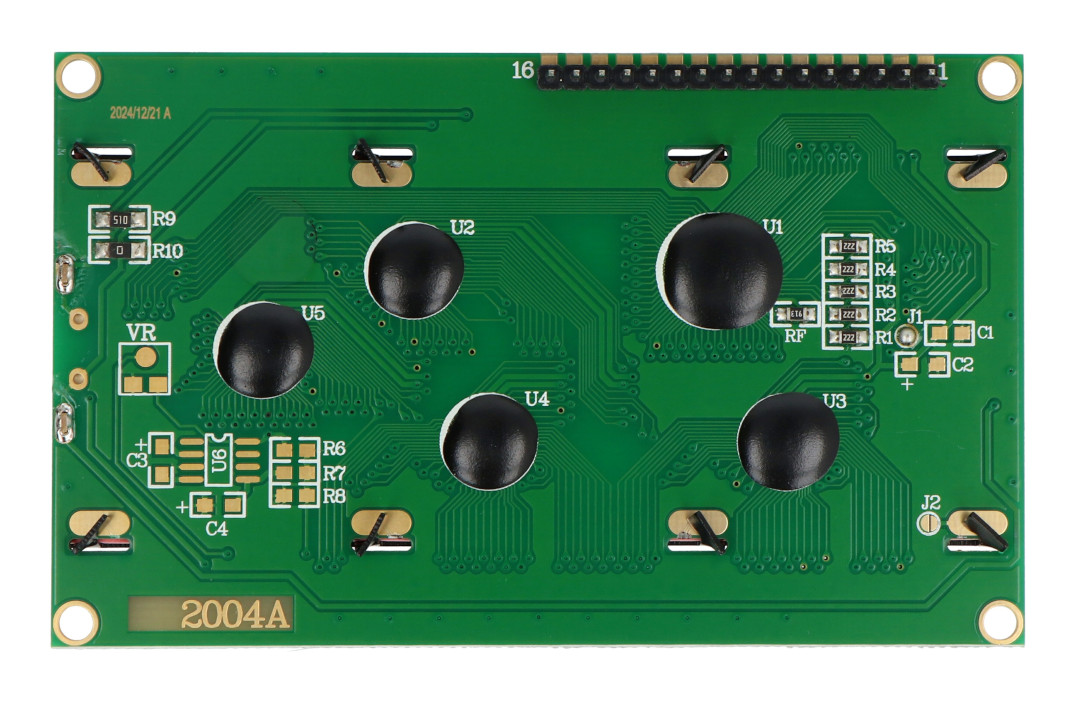

Opis wyprowadzeń wyświetlacza
Alfanumeryczny wyświetlacz posiada 12 pinów, które nie posiadają oznaczeń na płytce. Każde z nich odpowiada kolejno:
- 1 - VSS - masa układu
- 2 - VDD - zasilanie 5 V
- 3 - V0 - kontrast
- 4 - RS - wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych (stan wysoki)
- 5 - R/W - odczyt (stan niski) / zapis (stan wysoki)
- 6 - E - odblokowanie wyświetlacza
- 7...14 - DB0...DB7 - magistrala danych
- 15 - LEDA - zasilania podświetlania 5 V
- 16 - LEDK - masa układu podświetlania

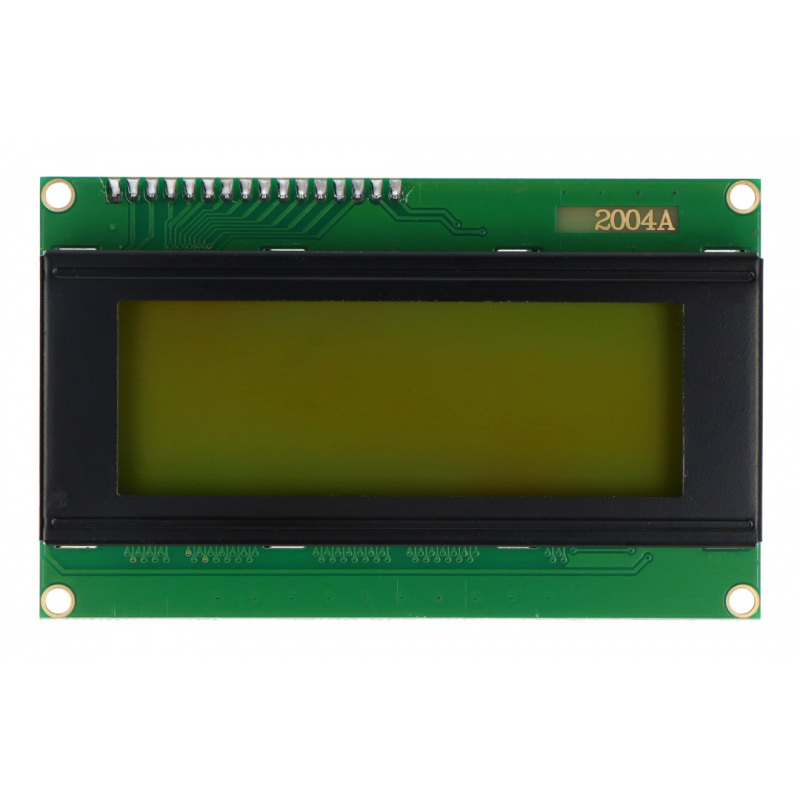

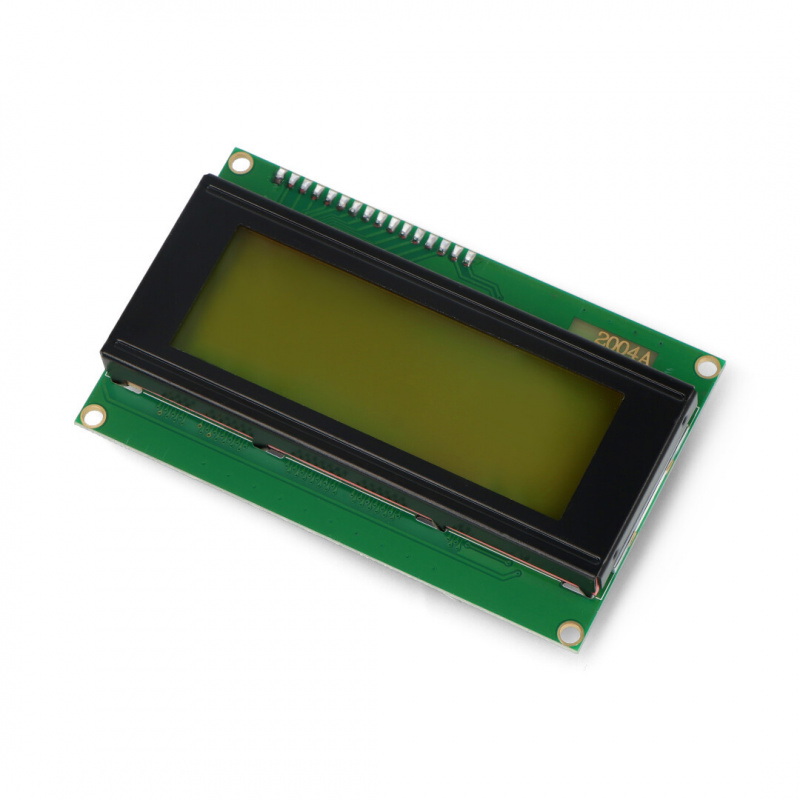

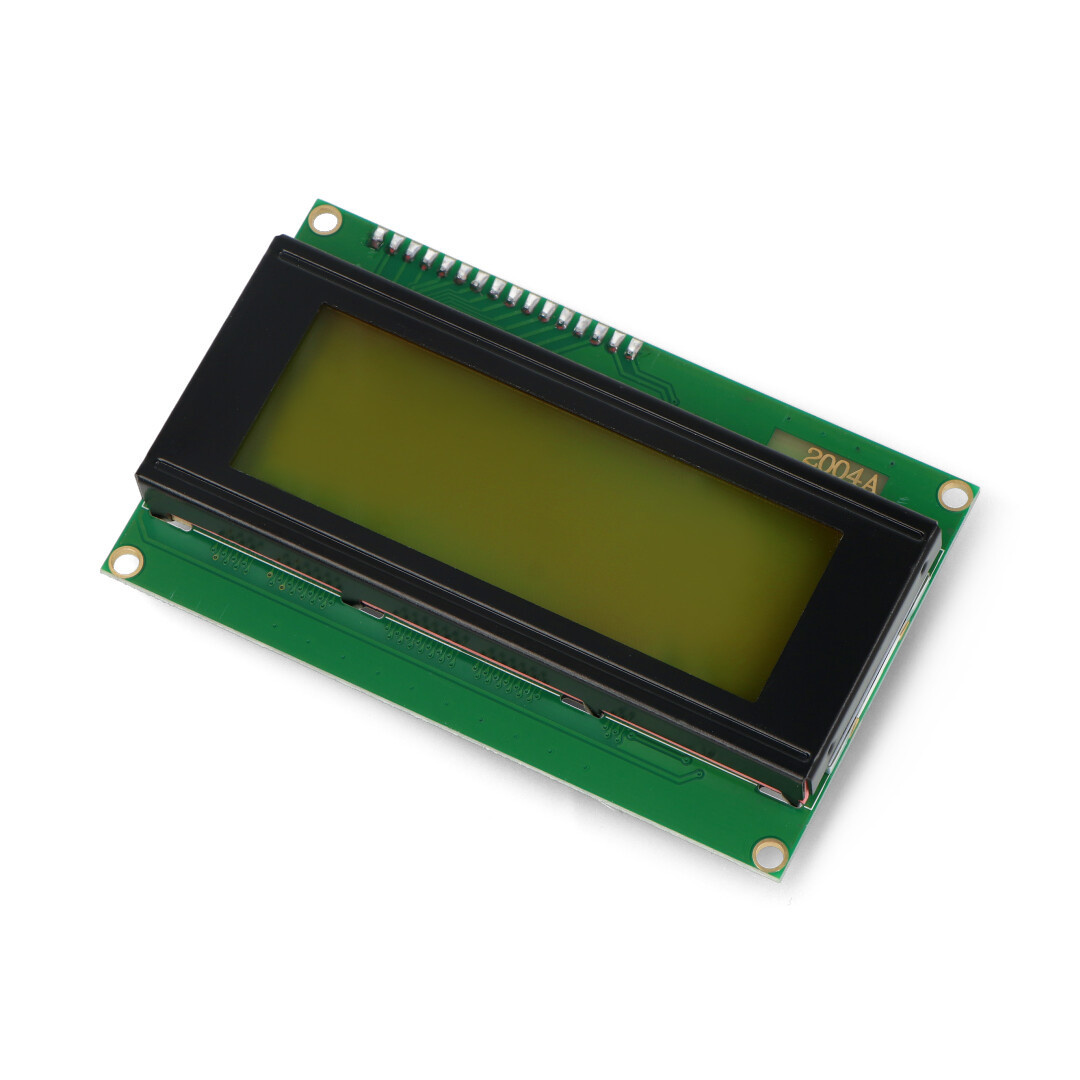

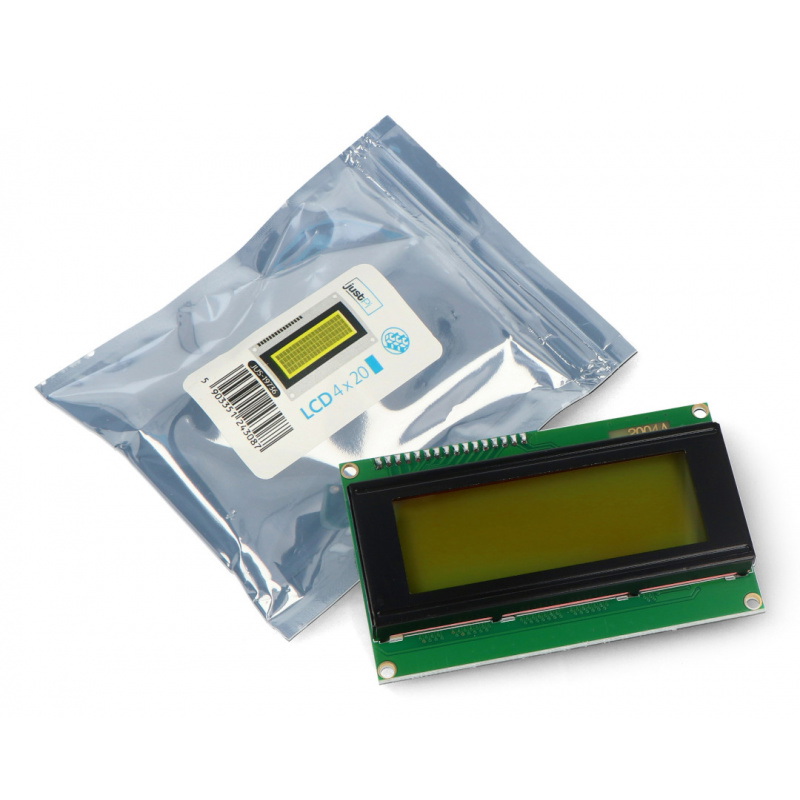

Wyświetlacz LCD 4x20 znaków zielony ze złączami - justPi.

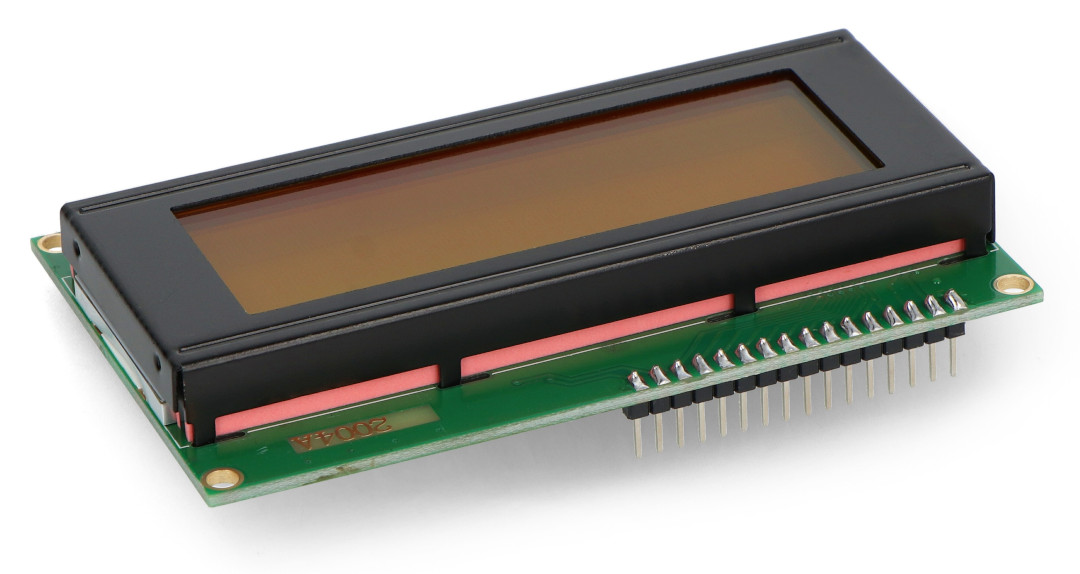

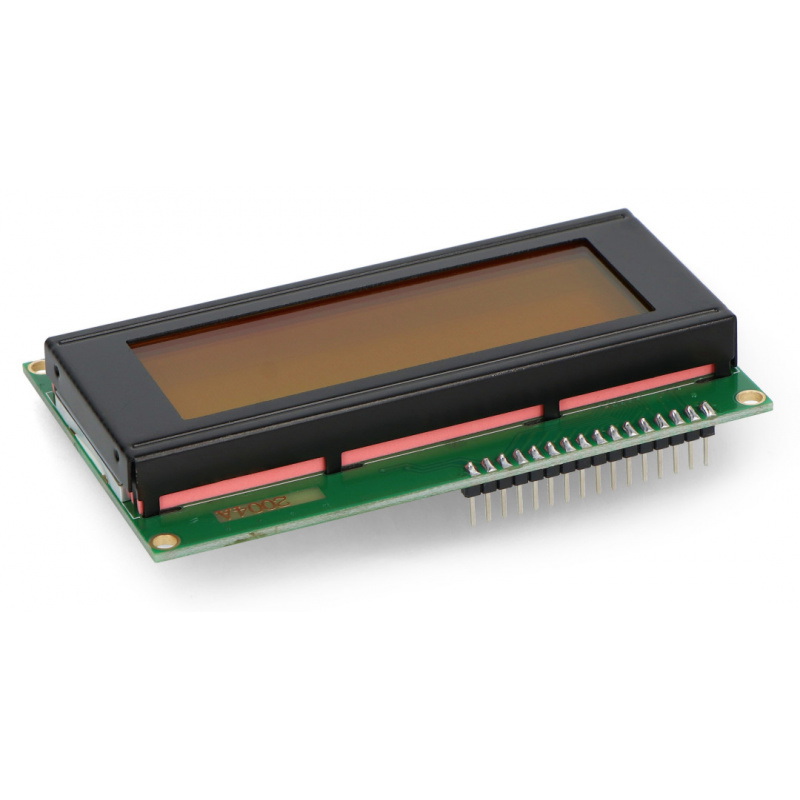

Wyświetlacz LCD posiada wlutowane złącza.
Specyfikacja techniczna wyświetlacza
- Typ: wyświetlacz LCD alfanumeryczny
- Wyświetlacz LCD 4 x 20 znaków
- Kolor znaków: czarny
- Podświetlenie: zielone
- Rozstaw otworów: 93 x 55 mm
- Napięcie zasilania: 5 V
- Wymiary modułu: 98 x 60 mm
