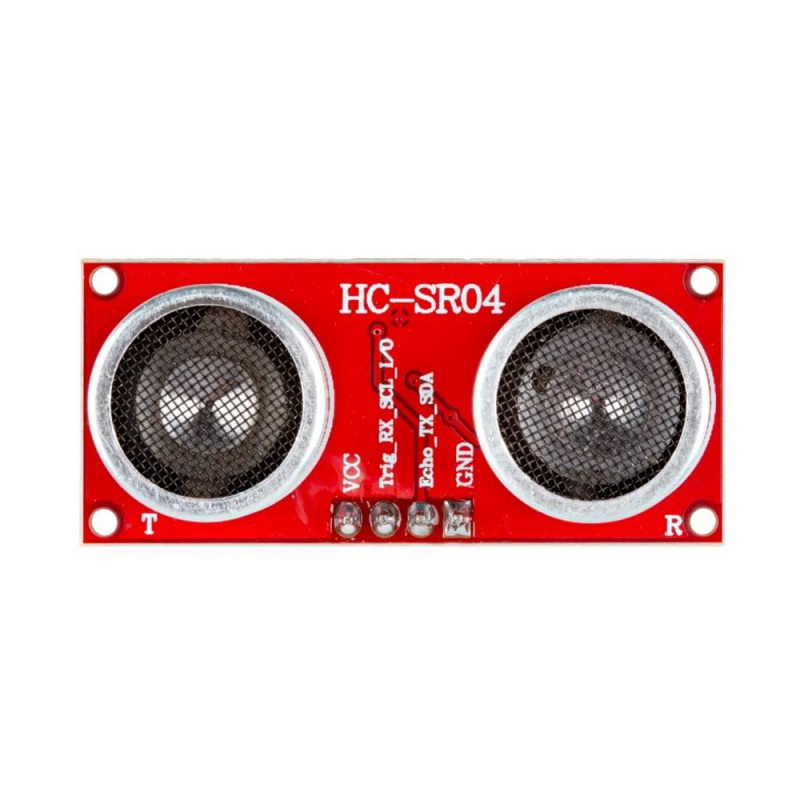

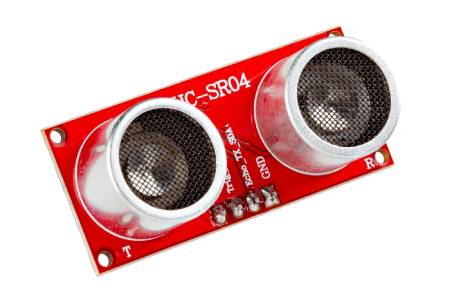

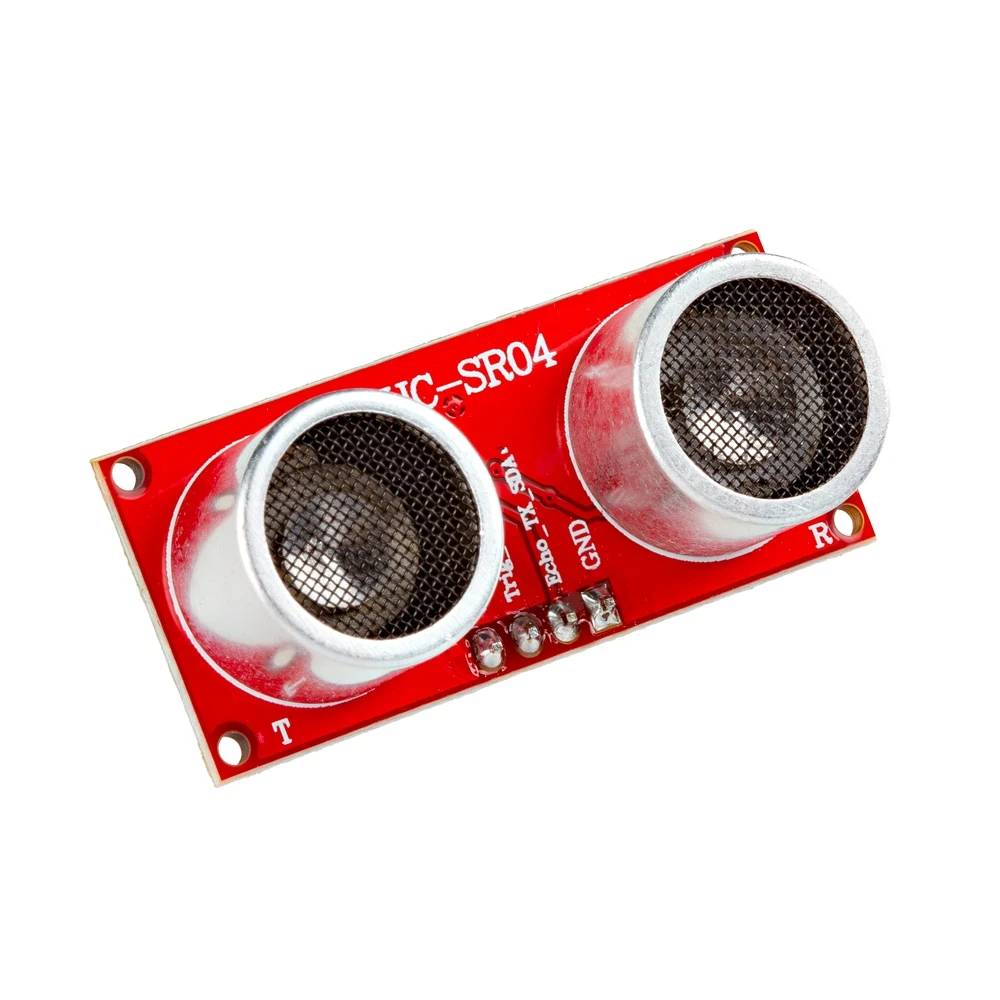

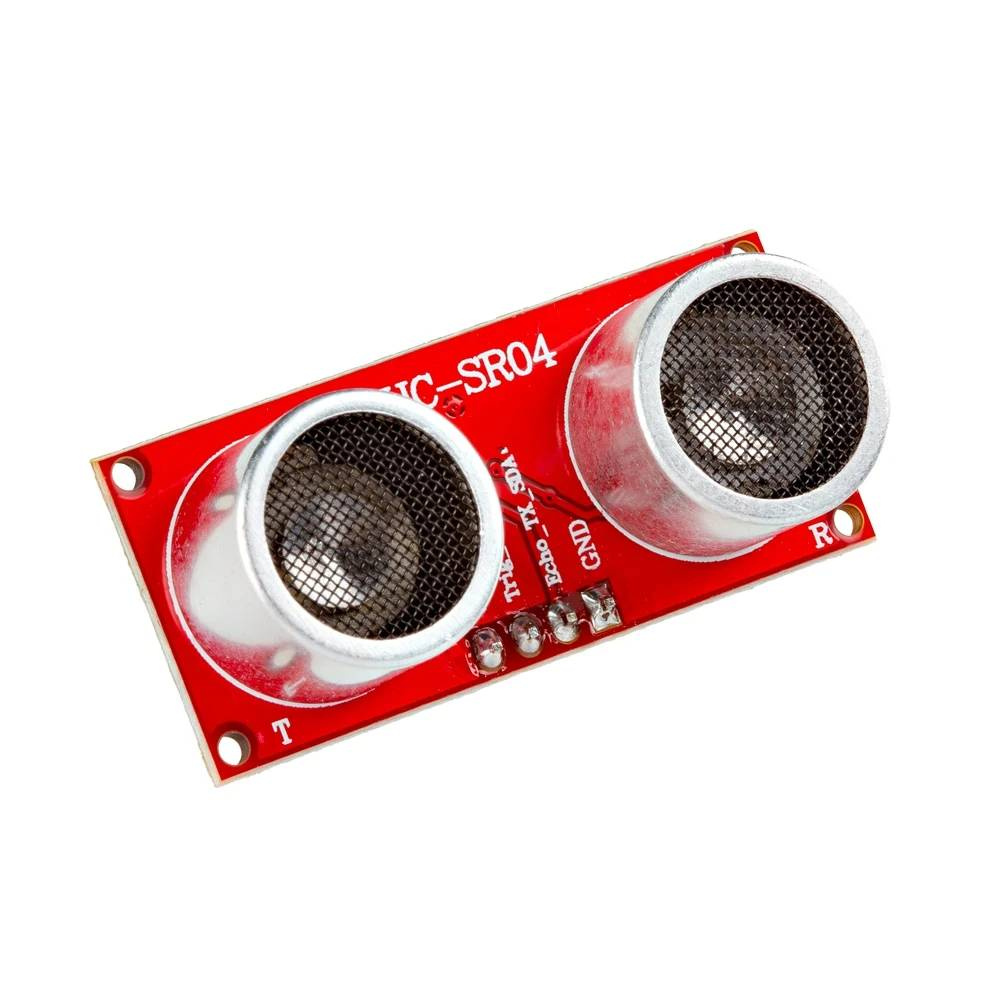

Opis produktu: Ultradźwiękowy czujnik odległości HC-SR04 2 - 400 cm - SparkFun SEN-28798
HC-SR04 to popularny moduł ultradźwiękowy przeznaczony do precyzyjnego pomiaru odległości bez kontaktu z obiektem. Sensor wykorzystuje nadajnik i odbiornik ultradźwiękowy emitujący fale o częstotliwości 40 kHz. Pomiar realizowany jest poprzez analizę czasu powrotu sygnału odbitego od przeszkody. Zakres pomiarowy od 2 cm do 400 cm oraz dokładność do 3 mm sprawiają, że moduł doskonale nadaje się do budowy robotów mobilnych, systemów omijania przeszkód, inteligentnych urządzeń oraz projektów edukacyjnych. Czujnik wyposażono w cztery wyprowadzenia: VCC, Trig, Echo oraz GND, co zapewnia prostą integrację z mikrokontrolerami i platformami programistycznymi. Dodatkowa elektronika stabilizująca odczyty pomaga ograniczyć problem niestabilnych wyników pomiarowych w wymagających aplikacjach.
Produkt jest kompatybilny m.in. z mikrokomputerami: Arduino oraz Raspberry Pi.
Ultradźwiękowy czujnik odległości HC-SR04 2 - 400 cm - SparkFun SEN-28798.
Ultradźwiękowy czujnik odległości zasilany jest napięciem od 3,3 V do 5 V.
Główne cechy czujnika odległości
- Pomiar bezkontaktowy: pomiar odległości bez fizycznego kontaktu z obiektem
- Szeroki zakres pomiarowy: obsługa dystansu od 2 cm do 4 m
- Wysoka dokładność: dokładność pomiaru do 3 mm
- Zasilanie 3,3 V oraz 5 V: kompatybilność z wieloma platformami rozwojowymi
- Częstotliwość pracy 40 kHz: stabilny i szybki pomiar odległości
- Dodatkowy układ filtrujący: ograniczenie niestabilnych i skaczących odczytów
- Prosta obsługa: komunikacja za pomocą pinów Trigger i Echo
- Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w projektach DIY i robotach

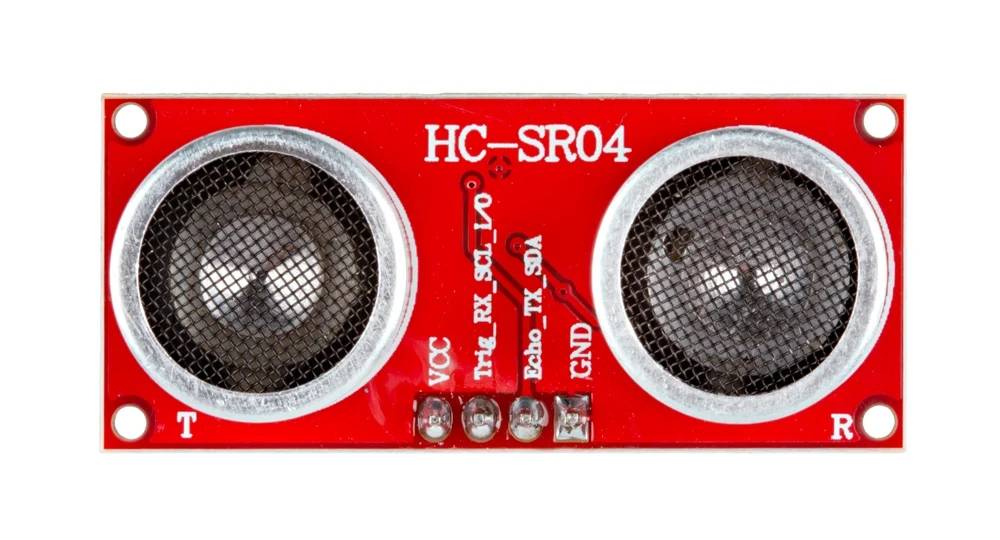

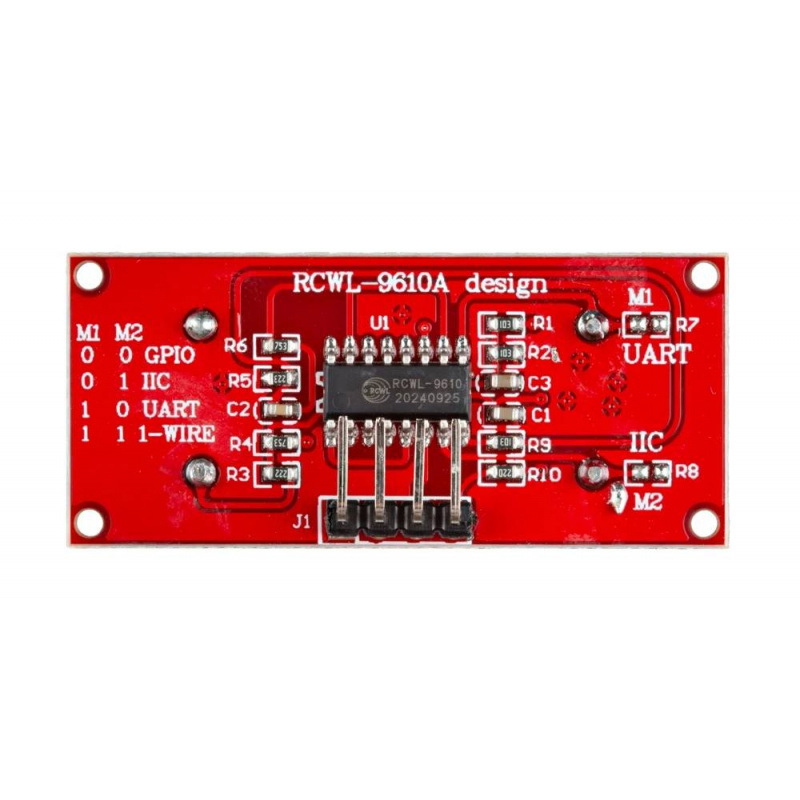

Wyprowadzenia i kompatybilność czujnika HC-SR04
Moduł wyposażono w cztery podstawowe wyprowadzenia umożliwiające szybką integrację z układami elektronicznymi. Pin VCC odpowiada za zasilanie modułu napięciem od 3,3 V do 5 V, GND stanowi masę układu, natomiast piny Trig i Echo służą odpowiednio do wyzwalania pomiaru oraz odbioru sygnału zwrotnego. Sensor jest kompatybilny z popularnymi platformami edukacyjnymi i prototypowymi, takimi jak Arduino, SparkFun RedBoard, micro:bit, ESP32, ESP8266 czy Raspberry Pi. Dzięki prostemu interfejsowi TTL może być obsługiwany praktycznie przez dowolny mikrokontroler wyposażony w cyfrowe wejścia i wyjścia. Moduł doskonale sprawdzi się również w projektach robotycznych, systemach automatyki oraz inteligentnych urządzeniach IoT.

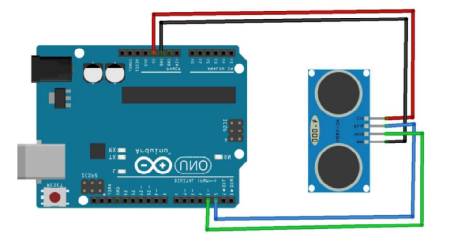

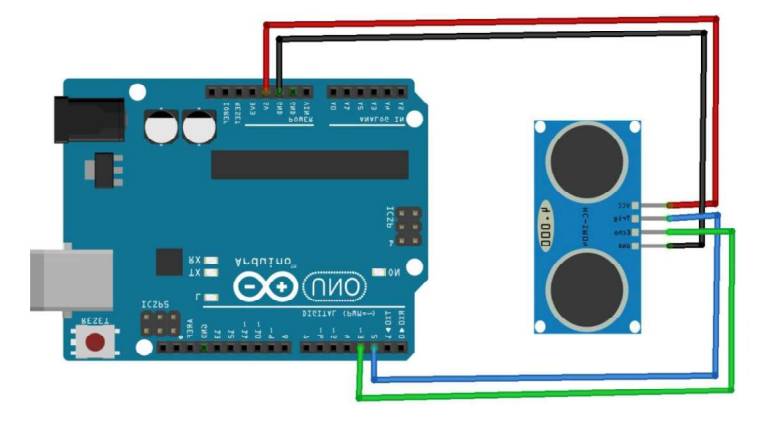

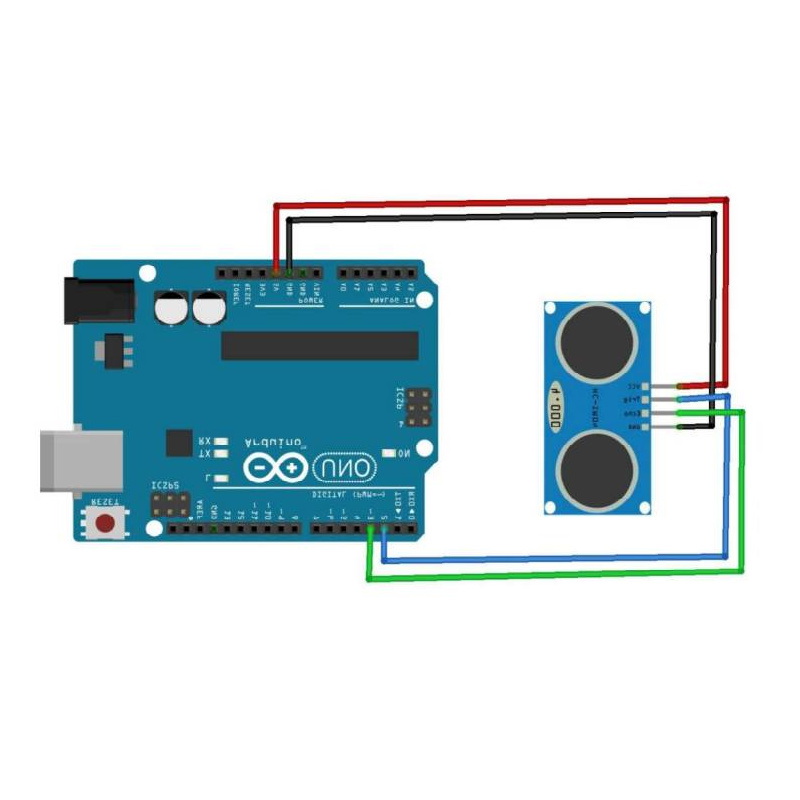

Schemat podłączenia czujnika z Arduino.
Czujnik HC-SR04 znajduje zastosowanie w robotach mobilnych do wykrywania przeszkód i nawigacji autonomicznej.
Specyfikacja techniczna czujnika
- Napięcie pracy: od 3,3 V do 5 V DC
- Pobór prądu: 15 mA
- Częstotliwość pracy: 40 kHz
- Zakres pomiarowy: od 2 cm do 400 cm
- Dokładność pomiaru: do 3 mm
- Kąt pomiaru: 15°
- Sygnał wyzwalający: impuls TTL 10 µs
- Typ sygnału Echo: sygnał TTL proporcjonalny do odległości
- Interfejs: Trigger / Echo
- Kolor: czerwony
- Wymiary: 45 x 20 x 15 mm
Zawartość zestawu
- 1x Ultradźwiękowy czujnik odległości HC-SR04-R
