Sterownik silnika krokowego Bigtreetech TMC2226 v1.0

Indeks: BTT-18757 EAN: 5904422358839
Sterownik dwufazowego silnika krokowego. Maksymalny pobór prądu na cewkę wynosi 2,8 A. Wartość skuteczna RMS wynosi 2 A. Zapewnia płynną pracę w rozdzielczości 256 kroków. Produkt umożliwia konfigurację parametru STEP/DIR na 1/8, 1/16, 1/32 lub 1/64 kroku. TMC2226 v1.0 zapewnia obsługę technologii MicroPlyer, StealthChop2, SpreadCycle oraz StallGuard 4. Kompatybilność ze standardem Coolstep, pozwala zaoszczędzić do 75% energii. Produkt jest kompatybilny z płytą główną Bigtreetech v1.4 Turbo 32-bit stosowaną w drukarkach Biqu B1. W zestawie ze sterownikiem znajduje się radiator.
Sterownik silnika krokowego Bigtreetech TMC2226 v1.0
30,90 zł
25,12 zł netto
Zapłać później
Producent: Bigtreetech

Opis produktu: Sterownik silnika krokowego Bigtreetech TMC2226 v1.0

Sterownik dwufazowego silnika krokowego. Maksymalny pobór prądu na cewkę wynosi 2,8 A. Wartość skuteczna RMS wynosi 2 A. Zapewnia płynną pracę w rozdzielczości 256 kroków. Produkt umożliwia konfigurację parametru STEP/DIR na 1/8, 1/16, 1/32 lub 1/64 kroku. TMC2226 v1.0 zapewnia obsługę technologii MicroPlyer, StealthChop2, SpreadCycle oraz StallGuard 4. Kompatybilność ze standardem Coolstep, pozwala zaoszczędzić do 75% energii. Produkt jest kompatybilny z płytą główną Bigtreetech v1.4 Turbo 32-bit stosowaną w drukarkach Biqu B1. W zestawie ze sterownikiem znajduje się radiator.


Prezentacja cichego sterownika BTT TMC2226 v1.0.

Porównanie temperatur pracy sterowników TMC2226 oraz TMC2209

Porównanie temperatur pracy sterowników TMC2226 oraz TMC2209.

Zalety sterownika TMC2226 v1.0

  • Zapewnia precyzyjną pracę silnika krokowego
  • Sterownik zapobiega drganiom silnika, ograniczając tym samym hałas powstający w trakcie pracy
  • Znajdujący się w zestawie radiator o dużej pojemności skutecznie redukuje temperaturę powstającą podczas działania
  • Moduł TMC2226 v1.0 zapewnia wsparcie dla trybów Step/Dir i UART

Specyfikacja sterownika TMC2226 v1.0

  • Napięcie pracy: od 4,75 V do 29 V
  • Maksymalny pobór prądu na cewkę: 2,8 A
  • Wartość skuteczna RMS: 2 A
  • Warianty pracy w trybie Step/dir: 1/8, 1/16, 1/32 lub 1/64 kroku
  • Zabezpieczenie przed zbyt mocnym nagrzewaniem w postaci dołączonego radiatora
  • Wymiary: 20,32 x 15,24 mm

Zestaw zawiera

  • Sterownik TMC2226 v1,0
  • Dedykowany radiator
  • Przewód połączeniowy

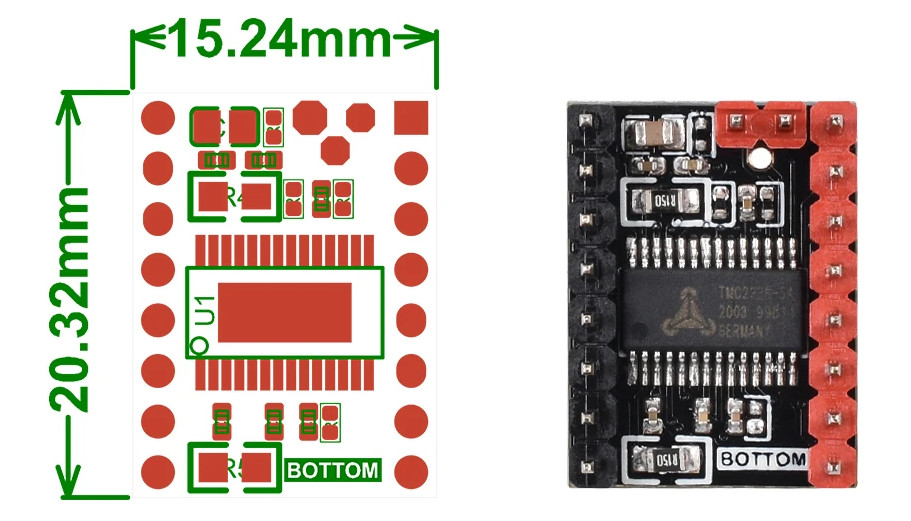

Schemat i wymiary sterownika TMC2226 v1.0

Schemat i wymiary sterownika TMC2226 v1.0.

Mały, ale bardzo wydajny

Miniaturowy moduł sterownika silnika krokowego Bigtreetech TMC2226 v1.0 doskonale wpisuje się w nurt zapoczątkowany przez popularne sterowniki StepStick, wykorzystywane w wielu drukarkach 3D i niewielkich grawerkach CNC.

W tym modelu maksymalny, chwilowy pobór prądu (na pojedynczą cewkę) wynosi aż 2,8 A, a wartość skuteczna (RMS) nie powinna przekraczać 2 A. Umożliwia bardzo precyzyjne sterowanie mikrokrokowe o rozdzielczości nawet do 256 kroków. Wspiera energooszczędny standard Coolstep oraz kilka nowoczesnych trybów sterowania, oferowanych przez markę Trinamic (w tym StallGuard 4).

Idealny sterownik do nowoczesnych maszyn CNC i drukarek 3D

Dwufazowy sterownik silnika krokowego Bigtreetech z kontrolerem TMC2226 v1.0 umożliwia sterowanie w trybach STEP/DIR (bardzo proste w implementacji z użyciem dowolnego mikrokontrolera, FPGA, a nawet nieskomplikowanego układu logicznego), wspiera też 1-przewodową łączność UART.

Oprócz prezentowanego modułu w naszej ofercie znajdziesz także inne akcesoria i zestawy do drukarek 3D, w tym najpotrzebniejsze podczas pracy narzędzia, przyrządy do serwisowania (np. igły do czyszczenia dyszy) oraz dodatki, ułatwiające codzienną pracę z drukiem 3D FDM i SLA.

Szerokość opakowania 5.6 cm
Wysokość opakowania 3 cm
Głębokość opakowania 4.5 cm
Masa opakowania 0.013 kg
