Opis produktu: siłownik elektryczny z potencjometrem LA10P 500 N 13 mm/s 12 V - wysuw 10 cm
Zasilany napięciem 12 V siłownik elektryczny z potencjometrem, który umożliwia odczyt pozycji w postaci napięcia analogowego. Wysuw urządzenia wynosi 10 cm, a maksymalny udźwig 500 N. Siłownik pracuje z prędkością 13 mm/s. Posiada klasę szczelności IP65. LA10P zabezpieczony jest przed przekroczeniem maksymalnego zakresu wysuwu wyłącznikami krańcowymi.

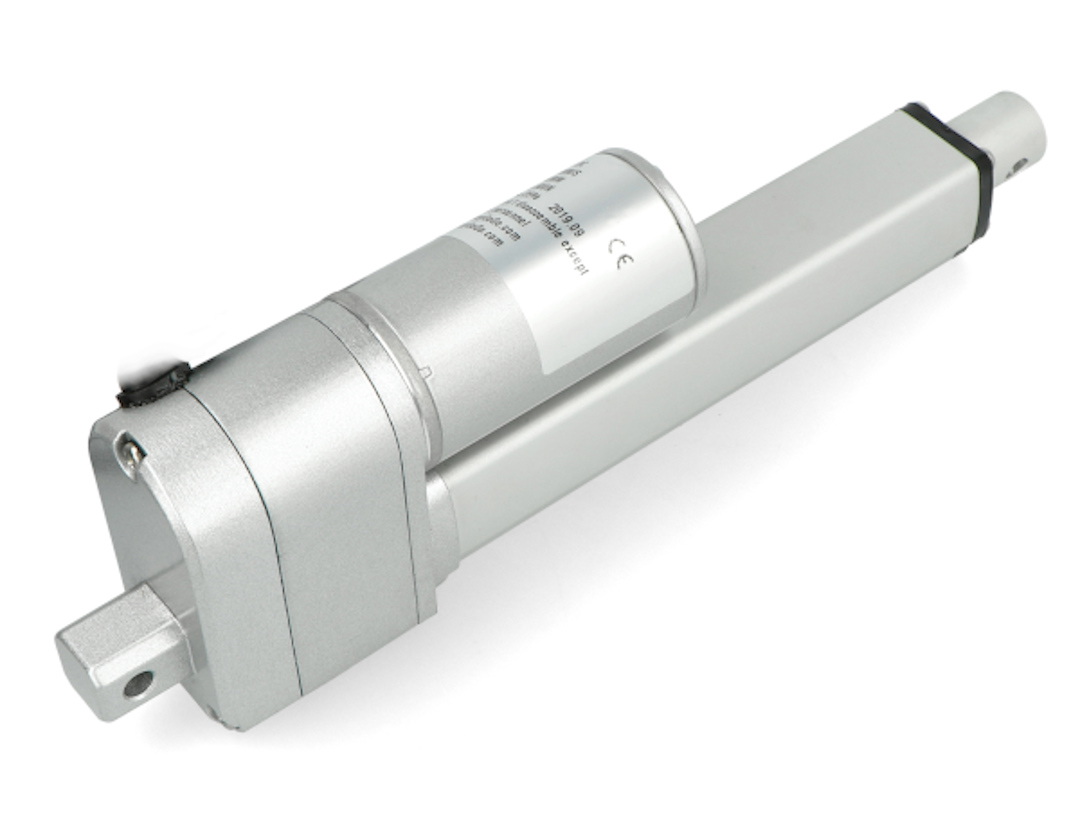

Siłownik elektryczny LA10P 500 N 13 mm/s 12 V - wysuw 10 cm.
|
Podobnie jak w silnikach prądu stałego zmiana kierunku następuje poprzez odwrócenie polaryzacji. |

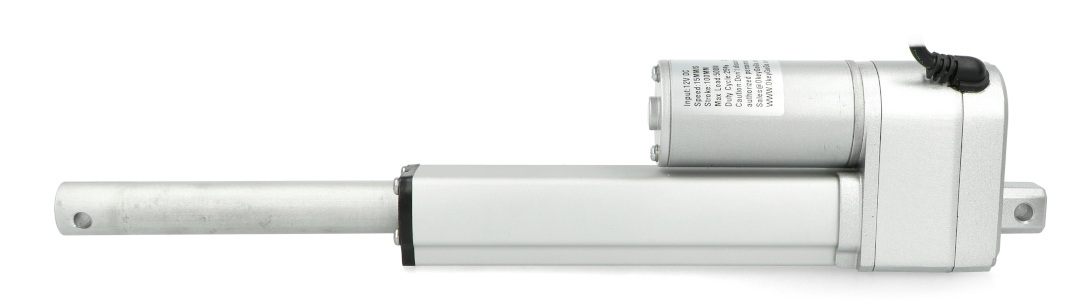

Siłownik elektryczny LA10P 500 N 13 mm/s 12 V. W ofercie dostępne również inne rodzaje siłowników liniowych.
Zastosowanie siłownika liniowego LA10P 500 N
- Elementy automatyki przemysłowej
- Pojazdy mechaniczne, m. in jako regulacja położenia wysokości klapy
- Automatyka domowa, jako regulator uchylenia okien, drzwi
- Instalacje fotowoltaniczne
- Elementy maszyn rolniczych i przemysłowych
Specyfikacja siłownika LA10P 12 V
| Nazwa | Parametr |
|---|---|
| Napięcie zasilania | 12 V DC |
| Prędkość | 13 mm/s |
| Siła maksymalna | 500 N (50 kg) |
| Cykl pracy | 25% |
| Długość wysuwu S | 100 mm |
| Długość całkowita w stanie złożonym Lmin | 246 mm |
| Średnica | 20 mm |
| Zabezpieczenia | Wyłączniki krańcowe |
Solidny siłownik elektryczny do systemów automatyki przemysłowej i pojazdów
Siłownik elektryczny LA10P 500N 13mm/s 12V z potencjometrem - wysuw 10cm znajdzie zastosowanie w systemach automatyki przemysłowej, w tym jako napęd maszyn rolniczych i produkcyjnych. Nadaje się też doskonale do uchylania drzwi i okien, regulacji położenia paneli w instalacjach fotowoltaicznych, a także w pojazdach do sterowania położeniem klap.
Siłownik jest wyposażony w wyłączniki krańcowe i potencjometr. 12V silnik z mocną przekładnią pozwala na uzyskanie siły rzędu 500 N (co przekłada się na możliwość podniesienia ciężaru na poziomie 51 kg).
Wymiary siłownika LA10P - wysuw 10 cm.

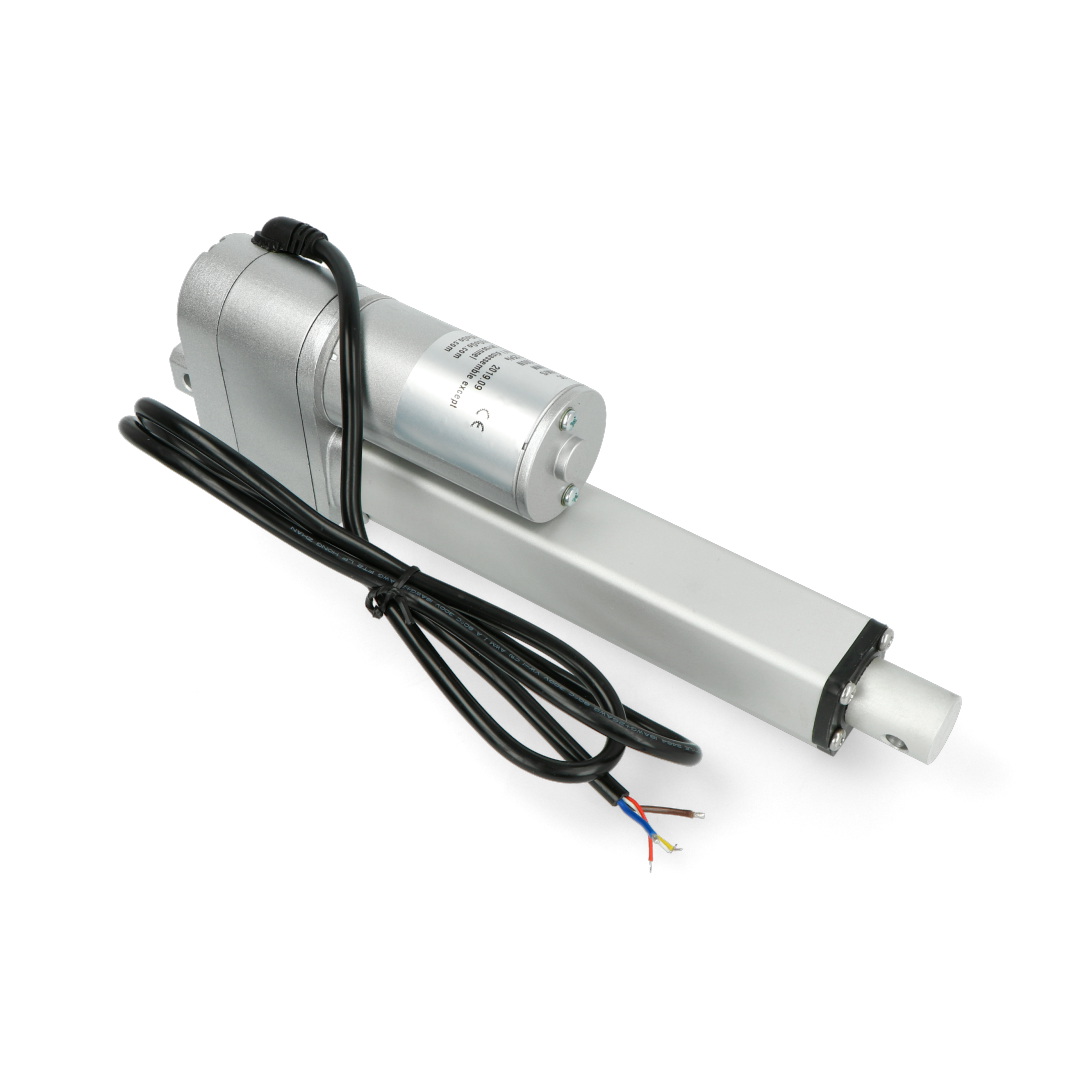

Urządzenie posiada wyłączniki krańcowe.
Montaż i wymiary
Siłownik ma minimalną długość (tj. po całkowitym wsunięciu tłoka do obudowy) równą 246 mm. Wysuw maksymalny wynosi 100 mm, a średnica korpusu: 20 mm. Napęd nie powinien być eksploatowany w cyklu większym niż 25 %.
Osiągana przez siłownik prędkość wysuwu wynosi 13 mm/s co oznacza, że całą drogę tłok może pokonać w czasie poniżej 8 sekund. Wbudowany potencjometr pozwala śledzić położenie tłoka z dużą dokładnością, w czasie rzeczywistym.
Schemat wyprowadzeń potencjometru
Potencjometr zastosowany w siłowniku LA10P posiada trzy wyprowadzenia, które należy podłączyć zgodnie z poniższym schematem.
Wyprowadzenia potencjometru w siłowniku LA10P.
