Opis produktu: Siłownik elektryczny LA10P 500 N 13 mm/s 12 V z potencjometrem - wysuw 5 cm
Siłownik liniowy zasilany napięciem 12 V z potencjometrem. Maksymalny wysuw urządzenia wynosi 5 cm, a dopuszczalny udźwig 50 kg (500 N). Siłownik posiada klasę szczelności IP65, zapewniającą ochronę przed kurzem i wilgocią. Zabezpieczenie przed przekroczeniem wysuwu stanowią dwa wyłączniki krańcowe.

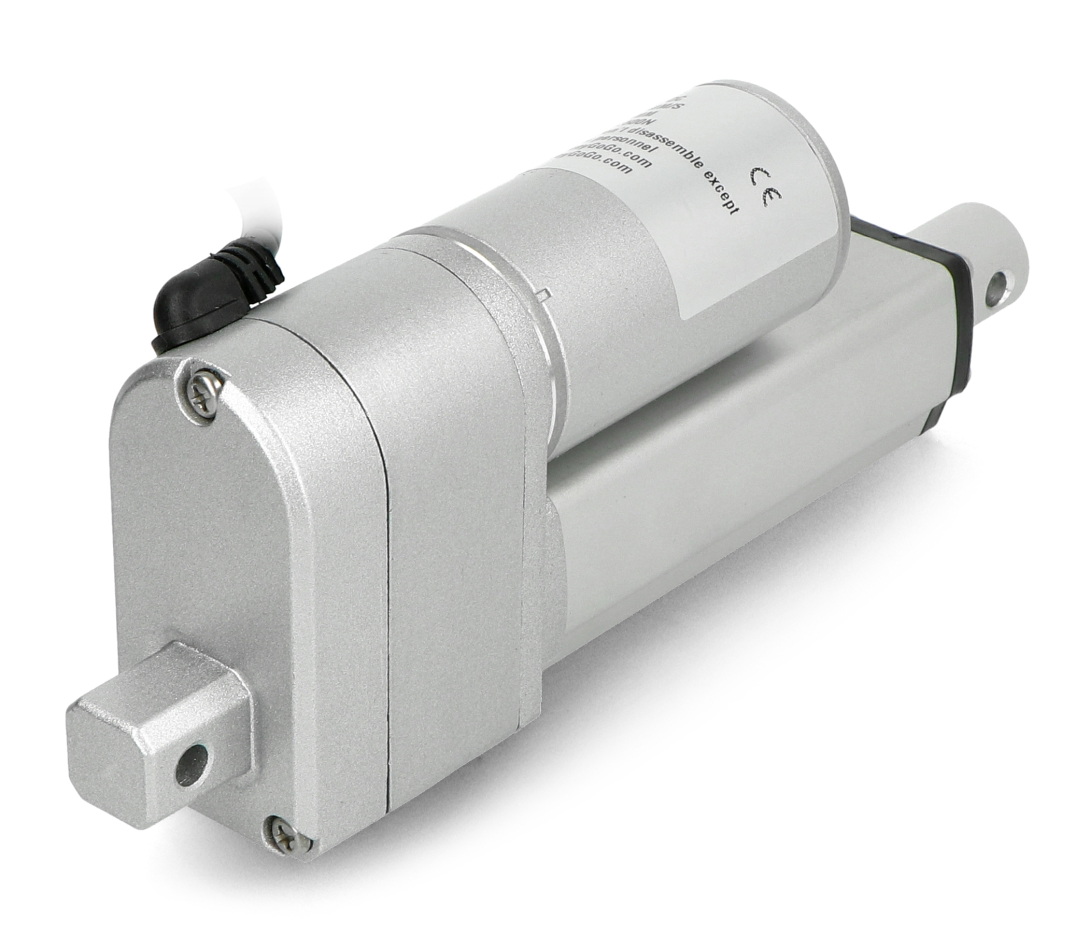

Siłownik elektryczny LA10P 500 N 13 mm/s 12 V z potencjometrem - wysuw 5 cm.
Wymiary siłownika LA10P 500 N.
Zastosowanie siłowników liniowych
- Elementy automatyki domowej odpowiadające za uchylanie okien i drzwi
- Regulacja klap w pojazdach mechanicznych
- Ustawienie nachylenia paneli solarnych w fotowoltaice
- Komponenty maszyn rolniczych
- Precyzyjne elementy automatyki przemysłowej
- Regulacja otwarcia zaworów przemysłowych
|
Podobnie jak w silnikach prądu stałego zmiana kierunku następuje poprzez odwrócenie polaryzacji. |
Schemat wyprowadzeń potencjometru
Potencjometr zastosowany w siłowniku LA10P posiada trzy wyprowadzenia, które należy podłączyć zgodnie z poniższym schematem.
Wyprowadzenia potencjometru w siłowniku LA10P.
Specyfikacja siłownika liniowego LA10P 500 N
| Nazwa | Parametr |
|---|---|
| Napięcie zasilania | 12 V DC |
| Prędkość | 13 mm/s |
| Siła maksymalna | 500 N (50 kg) |
| Cykl pracy | 25% |
| Długość wysuwu | 50 mm |
| Długość całkowita w stanie złożonym (Lmin) | 195 mm |
| Średnica | 20 mm |
| Typ mocowania | mocowanie H |
| Temperatura pracy | od -25°C do 65°C |
| Zabezpieczenia | wyłączniki krańcowe |
| Klasa szczelności | IP65 |
| Masa | 830 g |
