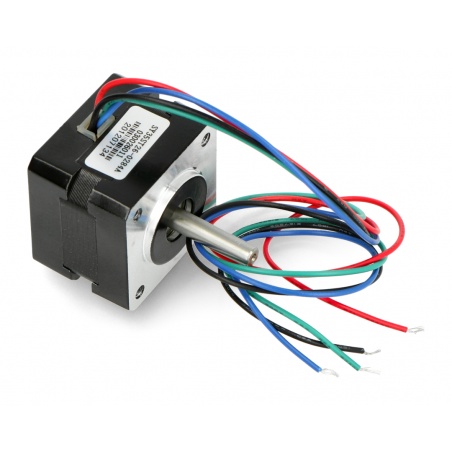

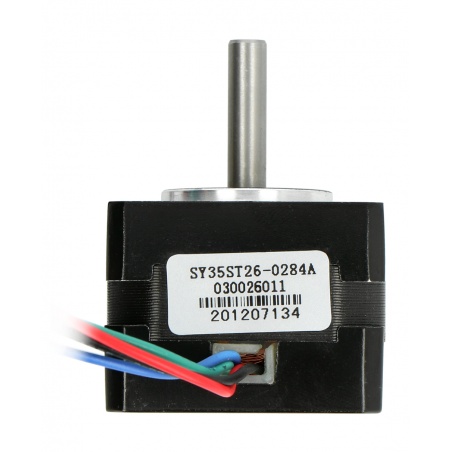

Opis silnika krokowego SY35ST26-0284A
Bipolarny silnik krokowy posiada rozdzielczość 200 kroków na obrót, czyli pełny krok odbywa się co 1,8 °. Pobór prądu to 280 mA na cewkę przy napięciu zasilania 7,4 V. Moment trzymający wynosi 0,65 kg*cm (0,0637 Nm). Na wyjściu znajduje się wał o średnicy 5 mm.
Zastosowanie silników krokowych
- drukarki
- urządzenia CNC
- drukarki 3D
- urządzenia laserowe
- manipulatory
Przewody oraz schemat podłączenia.
Wymiary silnika SY35ST26-0284A
Podstawę silnika stanowi kwadrat o boku 35 +/- 0,2 mm. Wysokość oznaczona jako length wynosi 26 mm.
Akcesoria do silnika krokowego
- Hub mocujący 5 mm - pozwala zamontować elementy mechaniczne na wał silnika
- Sterownik A4988 - prosty w obsłudze, niewielki moduł ze sterownikiem silników krokowych
Specyfikacja produktu: Silnik krokowy SY35ST26-0284A 200 kroków/obr 7,4 V / 0,28 A / 0,063 Nm - Pololu 1207
- Liczba kroków: 200
- Napięcie znamionowe: 7,4 V
- Pobór prądu na cewkę: 280 mA
- Rezystancja cewki 26 Ω
- Indukcyjność uzwojenia: 19,2 mH
- Moment trzymający 650g*cm (0,0637 Nm)
- Średnica wału: 5 mm
- Masa: 130 g
- Wymiary: 35 x 35 x 26 mm (bez wału) - NEMA 14
