Silnik krokowy SY20STH30-0604A 200 kroków/obr 3,9V/ 0,6A/ 0,017Nm - Pololu 1204

Indeks: PLL-01298 EAN: 5904422367770

Silnik krokowy bipolarny 200 kroków (1,8 stopnia) zasilany napięciem 3,9 V o poborze prądu 600 mA na cewkę, moment obrotowy 0,18 kg*cm (0,017 Nm). Wymiary: 20 x 20 x 30 mm (NEMA 8).

Silnik krokowy SY20STH30-0604A 200 kroków/obr 3,9V/ 0,6A/ 0,017Nm - Pololu 1204
169,00 zł
137,40 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Pololu

Opis produktu: Silnik krokowy SY20STH30-0604A 200 kroków/obr 3,9 V / 0,6 A / 0,017 Nm

Bipolarny silnik krokowy posiada rozdzielczość 200 kroków na obrót, czyli pełny krok odbywa się co 1,8 stopnia. Pobór prądu to 600mA na cewkę przy napięciu zasilania 3,9 V. Moment trzymający wynosi 0,18 kg*cm (0,017 Nm). Na wyjściu znajduje się wał  o średnicy 4 mm w kształcie litery D.

Silniki krokowe są wysyłane losowo z otworem w wale lub bez.

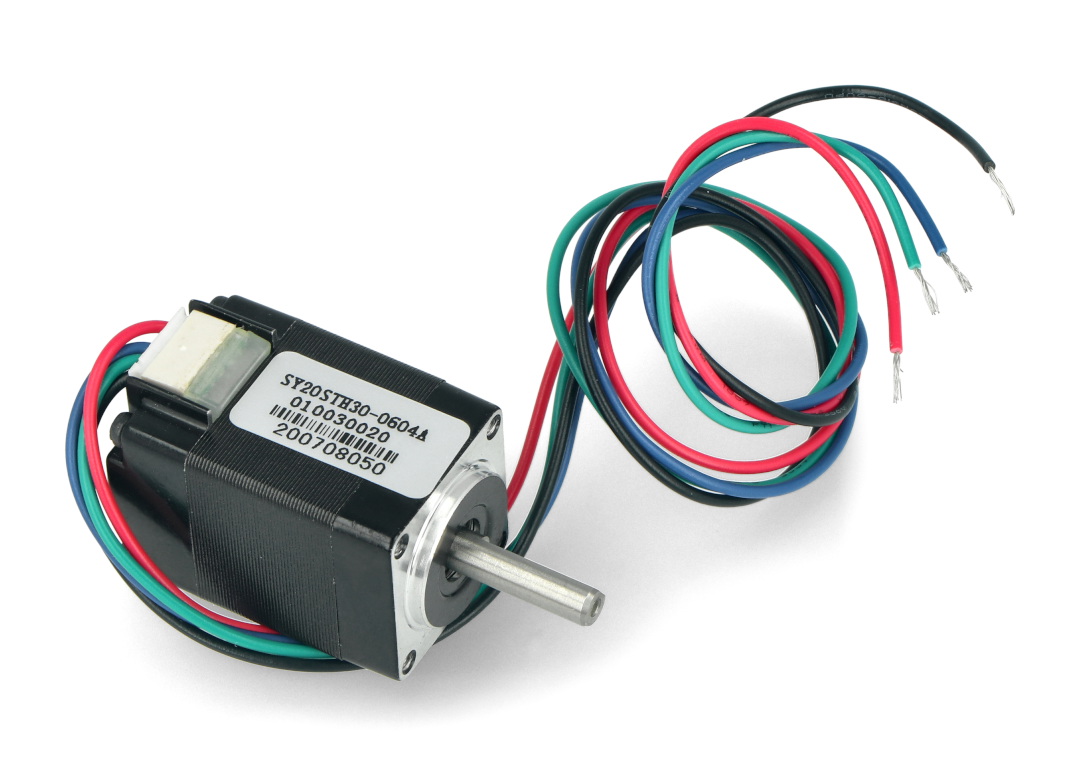

Przewody oraz schemat podłączenia.

Specyfikacja silnika krokowego SY20STH30-0604A

  • Liczba kroków/obrót: 200 (1,8 stopnia)
  • Napięcie znamionowe: 3,9 V
  • Pobór prądu na cewkę: 600 mA
  • Rezystancja cewki 6,5 Ω
  • Indukcyjność uzwojenia: 1,7 mH
  • Moment trzymający 0,18 kg*cm (0,017 Nm)
  • Średnica wału: 4 mm w kształcie litery D
  • Masa: 60 g
  • Wymiary: 20 x 20 x 30 mm (bez wału) - NEMA 8

Zastosowanie silników krokowych:

  • drukarki
  • urządzenia CNC
  • drukarki 3D
  • urządzenia laserowe
  • manipulatory

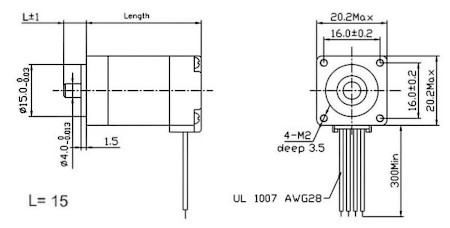

Wymiary silnika krokowego

Podstawę silnika stanowi kwadrat o boku 20 +/- 0,2 mm. Wysokość oznaczona jako length wynosi 30 mm.

Akcesoria

  • Sterownik A4988 - prosty w obsłudze, niewielki moduł ze sterownikiem silników krokowych

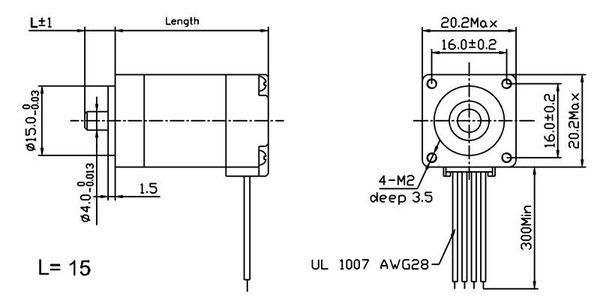

Wymiary silnika krokowego.

Długość 20 mm
Szerokość 20.0 mm
Wysokość 30 mm
Napięcie zasil. od 3.9 V
Napięcie zasil. do 3.9 V
Moment obrotowy 0.18 kg*cm
Masa 60 g
Silnik - śr. wał 4.0 mm
Napięcie nominal. 3.9 V
Silnik krokowy - prąd na cewkę 0.6 A
Silnik krokowy - rezystancja cewki 6.5 Ω
Silnik krokowy - rozdzielczość 200 kroków
Silnik krokowy - indukcyjność 1.7 mH
Silnik krokowy - mocowanie NEMA8
Silnik krokowy - typ bipolarny
Szerokość opakowania 6 cm
Wysokość opakowania 3 cm
Głębokość opakowania 4 cm
Masa opakowania 0.052 kg
