Indeks: PIM-18912
EAN: 0769894017074

Pimoroni - Audio Dac Shim - wyjście liniowe audio I2S

4.60
5 opinii

Nakładka Audio Dac Shim przeznaczona dla Raspberry Pi. Oparta na układzie DAC PCM5100A, który pobiera wysokiej jakości dźwięk cyfrowy z Raspberry Pi i wyprowadza poprzez gniazdo Jack 3,5 mm wyraźny, liniowy dźwięk stereo 24 bity / 192 kHz. Nakładka do komunikacji z Raspberry Pi wykorzystuje magistralę I2S. Produkt jest kompatybilny ze wszystkimi wersjami Raspberry Pi wyposażonymi w 40 pinowe złącze GPIO. Instalacja nakładki nie wymaga lutowania, w razie potrzeby można ją bez przeszkód w każdej chwili usunąć z mikrokomputera. Audio Dac Shim, dzięki niewielkim rozmiarom może być umieszczona w obudowie z Raspberry Pi. Produkt to wygodny sposób na dodanie wyjścia audio do Raspberry Pi Zero lub Raspberry Pi 400.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Kompatybilne z: Raspberry Pi

Botland jest oficjalnym dystrybutorem produktów marki Pimoroni. Ta brytyjska firma oferuje innowacyjne rozwiązania dla entuzjastów elektroniki, obejmujące moduły, czujniki, rozszerzenia Raspberry Pi, zestawy edukacyjne oraz akcesoria do prototypowania. W ofercie Botland znajdziesz wyłącznie oryginalne produkty Pimoroni.

Opis produktu: Pimoroni - Audio Dac Shim - wyjście liniowe audio I2S

Nakładka Audio Dac Shim przeznaczona dla Raspberry Pi. Oparta na układzie DAC PCM5100A, który pobiera wysokiej jakości dźwięk cyfrowy z Raspberry Pi i wyprowadza poprzez gniazdo Jack 3,5 mm wyraźny, liniowy dźwięk stereo 24 bity / 192 kHz. Nakładka do komunikacji z Raspberry Pi wykorzystuje magistralę I2S. Produkt jest kompatybilny ze wszystkimi wersjami Raspberry Pi wyposażonymi w 40 pinowe złącze GPIO. Instalacja nakładki nie wymaga lutowania, w razie potrzeby można ją bez przeszkód w każdej chwili usunąć z mikrokomputera. Audio Dac Shim, dzięki niewielkim rozmiarom może być umieszczona w obudowie z Raspberry Pi. Produkt to wygodny sposób na dodanie wyjścia audio do Raspberry Pi Zero lub Raspberry Pi 400.

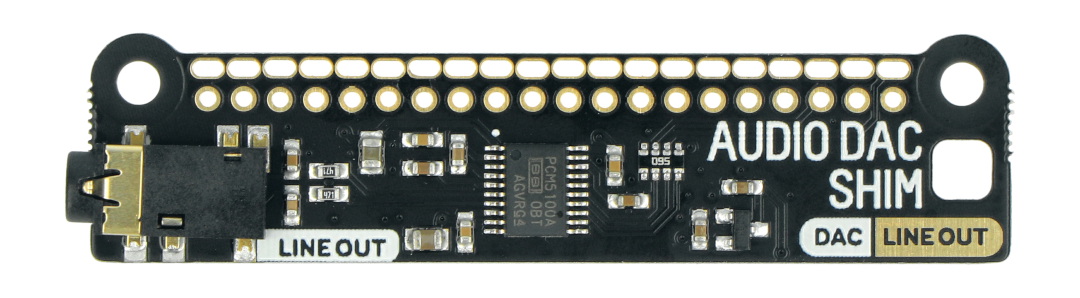

Pimoroni - Audio Dac Shim

Pimoroni - Audio Dac Shim. Raspberry Pi do nabycia osobno.

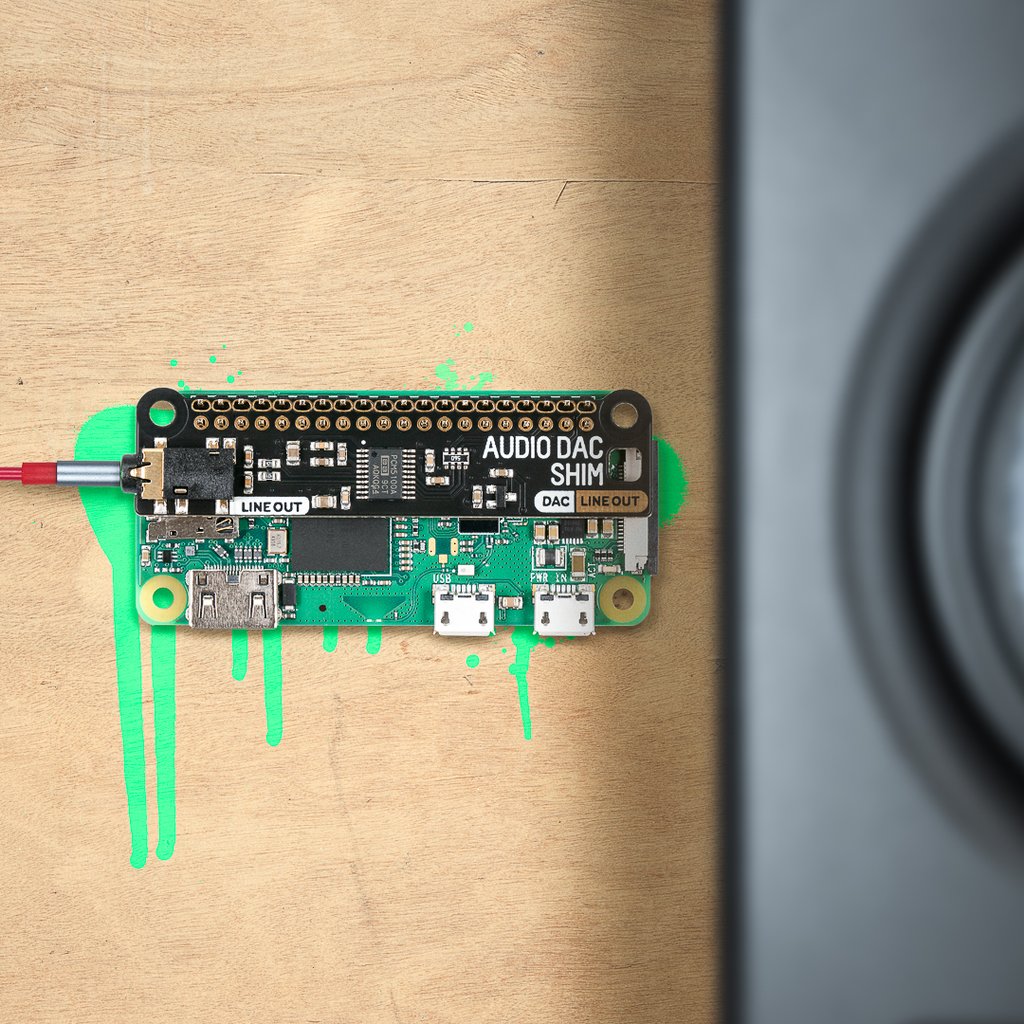

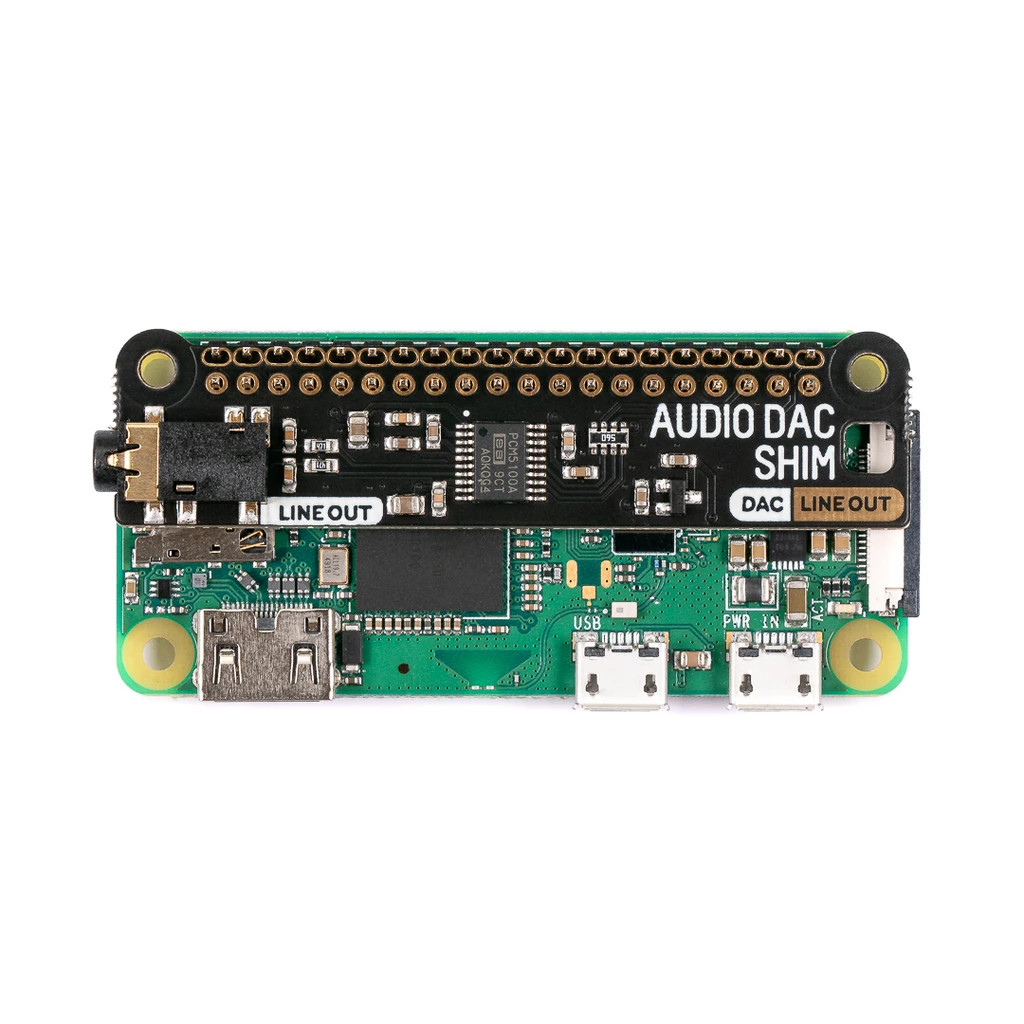

Podłączona nakładka Audio Dac Shim

Podłączona nakładka Audio Dac Shim.

Oprogramowanie Audio Dac Shim

Producent Audio Dac Shim udostępnił specjalne oprogramowanie Pirate Audio, które umożliwia konfiguracje dźwięku I2S. Zawiera również wtyczki umożliwiające obsługę Mopidy, Steaming Spotify lub odtwarzanie plików loklanych. Szczegółowe instrukcje można znaleźć w repozytorium GitHub oraz podręczniku użytkownika Pirate Audio.

Wskazówki konfiguracyjne

  • Możliwe jest ustawienie jako domyślnego urządzenia Alsa w systemie Raspberry Pi w pliku: /boot/config.txt wiersz: dtoverlay=hifiberry-dac
  • W przypadku urządzeń Raspberry Pi wyposażonych w gniazdo audio, może być również konieczne wyłączenie wbudowanego dźwięku, dodając # na początku następującego wiersza (może to pomóc aplikacjom automatycznie znaleźć właściwe urządzenie audio): #dtparam=audio=on

Procedura instalacji oprogramowania Pirate Audio

  • Przygotowanie karty SD z najnowszą wersją systemu operacyjnego Raspberry Pi
  • Połączenie się z Wi-Fi lub siecią przewodową
  • Otwarcie terminalu i wprowadzenie następujących poleceń:
    git clone https://github.com/pimoroni/pirate-audio
    cd pirate-audio/mopidy
    sudo ./install.sh
  • Restart Raspberry Pi

Uwagi eksploatacyjne

  • Możliwie jest korzystanie z Audio Dac Shim bez 40 pinowej dodatkowej listwy Goldpin z innymi nakładkami Hat i miniHAT, jeśli nie posiadają one od spodu elementów, które mogą uszkodzić powierzchnię Audio Dac
  • W przypadku podłączenia Audio Dac Shim do Raspberry Pi 400 należy wykorzystać np. Flat HAT Hacker
  • Audio Dac Shim wykorzystuje piny GPIO: 18, 19 i 21 (a także 5v oraz GND), jeśli będzie używany w połączeniu z innymi rozszerzeniami, należy sprawdzić ewentualny konflikty pinów za pomocą pinout.xyz
Pimoroni - Audio Dac Shim - wyjście liniowe audio I2S

Audio Dac Shim nie posiada wlutowanych pinów.

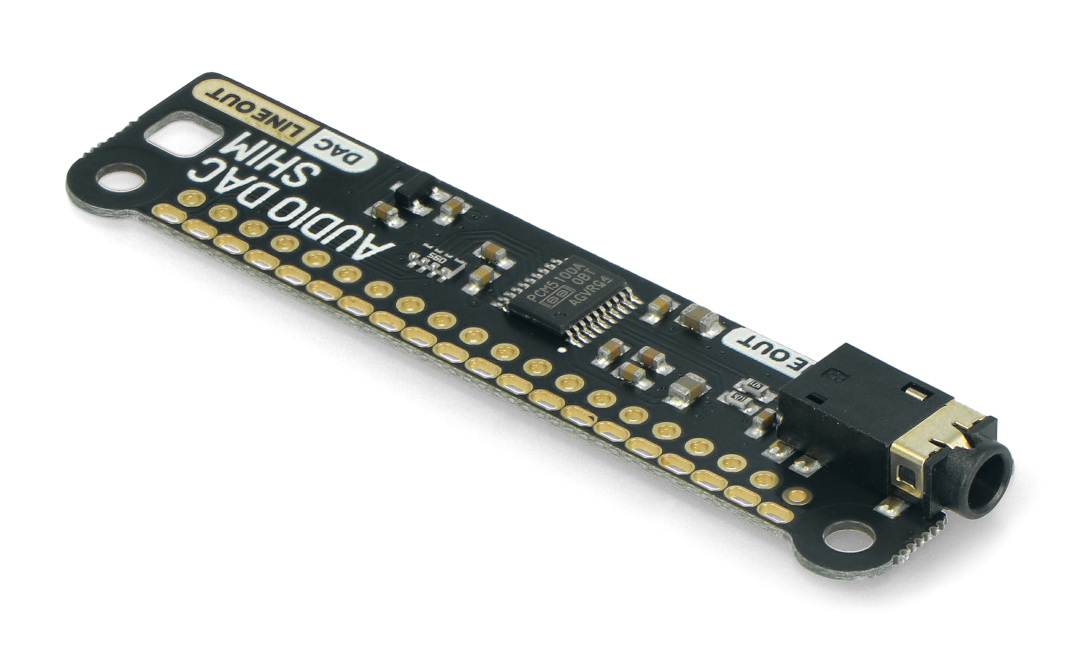

Nakładka Audio Dac Shim I2S

Nakładka Audio Dac Shim I2S.

Specyfikacja Pimoroni - Audio Dac Shim

  • Wbudowany układ DAC: PCM5100A
  • Liniowe wyjście audio: 24 bity / 192 kHz
  • Komunikacja: I2S
  • Gniazdo Jack 3,5 mm stereo
  • Płytka w formacie SHIM ze złączami na wcisk
  • Dwa otwory montażowe M 2,5
  • Nie wymaga lutowania
  • Kompatybilny ze wszystkimi modelami Raspberry Pi z 40-pinowym złączem GPIO
  • Wymiary (z gniazdem): 66,5 x 16,2 x 5,2 mm

Pimoroni - Audio Dac Shim - wyjście liniowe audio I2S

Audio Dac Shim od producenta Pimoroni to wysokiej klasy nakładka typu Hat, którą możesz podłączyć do płytki Raspberry Pi także z innymi nakładkami, jeśli od spodu są one pozbawione wystających elementów. Uniwersalny moduł dźwiękowy Pimoroni pobiera dźwięk z mikrokomputera i wyprowadza poprzez popularne gniazdo Jack 3,5 mm.

Płyta posiada układ dźwiękowy PCM5100A, który pobiera bardzo wysokiej jakości dźwięk cyfrowy i emituje liniowo 24-bitowy dźwięk stereo o częstotliwości do 192 kHz. Ogromną zaletą są smukłe, małe rozmiary, które sprawiają, że nawet z podłączoną nakładką zmieścisz płytkę główną w jednej z popularnych obudów.

Pimoroni Audio Dac Shim - profesjonalny moduł audio do Raspberry Pi

Pimoroni Audio DAc Shim - wyjście liniowe audio I2S - pozostawia do dyspozycji użytkownika wygodne piny GPIO. W większości przypadków płytka nie wymaga lutowania i jest bardzo łatwo zarówno w montażu, jak i demontażu.

Jeśli szukasz rekomendowanego modułu dźwiękowego, który będzie wyprowadzał najwyższej jakości dźwięk cyfrowy poprzez Jacka 3,5 mm z Twojej “Malinki”, to ten model zasługuje na poważne rozważenie!

Nazwa Wartość
Szerokość 8 cm
Wysokość 0,3 cm
Głębokość 12 cm
Waga 0,005 kg
