Opis produktu: Flat HAT Hacker - wyprowadzenie pinów Raspberry Pi 400 - Pimoroni PIM536
Nakładka wyprodukowana przez firmę Pimoroni. Płytka pozwala wyprowadzić piny GPIO z Raspberry Pi 400, do których dostęp jest utrudniony ze względu na umiejscowienie ich w klawiaturze pod kątem 90°. Nakładka Flat HAT Hacker wyprowadza piny, ułatwiając dostęp i montaż dodatkowych nakładek. Dzięki płytce można podłączyć np. ekran komunikujący się poprzez piny GPIO Raspberry Pi lub kartę dźwiękową HiFi. Nakładka posiada wlutowane męskie piny goldpin w ilości 40 szt. oraz 40 otworów umiejscowionych w centrum płytki. Piny w centrum płytki zostały opisane, co znacznie ułatwia odnalezienie odpowiedniego wyprowadzenia. Moduł wyposażony został również w otwory montażowe, dzięki którym można zamontować większą ilość nakładek w postaci stosu. Dodatkowe złącza goldpin do wlutowania w otwory w centralnej części płytki oraz dystanse do odseparowania większej ilości nakładek, można zakupić osobno.
Nakładka Flat HAT Hacker z wyświetlaczem LED RGB. Elementem sprzedaży jest nakładka, minikomputer Raspberry Pi 400 oraz Unicorn Hat Mini można zakupić osobno.

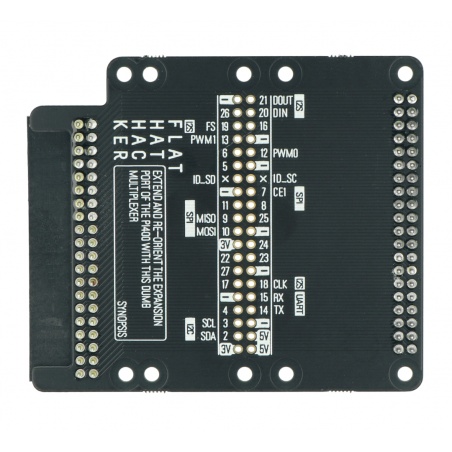

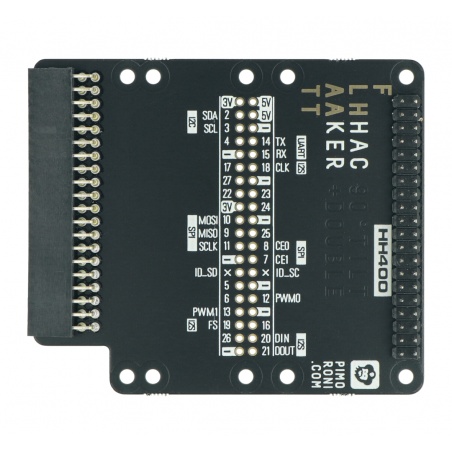

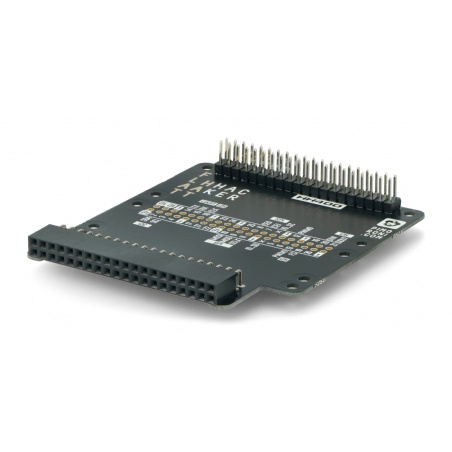

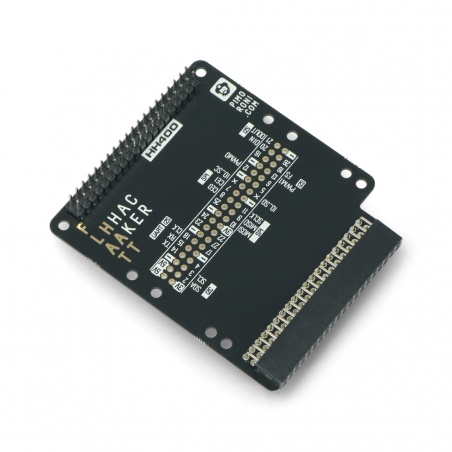

Nakładka z opisanymi pinami w środkowej części płytki. Na krawędzi modułu zostały wlutowane męskie złącza goldpin, natomiast w jego centrum znajdują się otwory do samodzielnego wlutowania pinów.Główne cechy nakładki Flat HAT Hacker
- Złącze GPIO z wlutowaną listwą żeńską z 40-pinami.
- Złącze GPIO w centralnej części nakładki bez wlutowanych pinów.
- Złącza GPIO w centralnej części posiadają opisane piny, co znacznie ułatwia ich odszukanie.
- 10 otworów montażowych
- Zamontowane złącze kątowe do wpięcia w złącza GPIO Raspberry Pi 400
- Lutowanie jest wymagane tylko w przypadku montażu pinów w środkowej części nakładki
Uwagi
- W przypadku chęci korzystania z większej ilości nakładek, należy sprawdzić czy nie wystąpi konflikt pinów. Do tego celu można wykorzystać stronę Pinout.xyz oraz pHAT Stack Configurator.
- Nakładkę można wykorzystać również ze standardowymi wersjami Raspberry Pi wyposażonymi w 40-pinowe złącze GPIO.
Flat HAT Hacker — wyprowadzenie pinów Raspberry Pi 400 - Pimoroni PIM536
Flat HAT Hacker od Pimoroni to praktyczne wyprowadzenie pinów GPIO przeznaczone do użytku z płytką Raspberry Pi 400 - modelu, który jest zintegrowany z klawiaturą, co utrudnia dostęp do pinów bez zastosowania odpowiedniego ekspandera.
Flat HAT Hacker umożliwia podłączenie do Raspberry Pi 400 dowolnych nakładek, urządzeń peryferyjnych i modułów rozszerzających zgodnych pod względem układu pinów z płytką Raspberry Pi 4B.
Wygodny i łatwy w obsłudze adapter GPIO do Raspberry Pi 400
Ergonomiczna konstrukcja i intuicyjny sposób działania sprawiają, że adapter Flat HAT Hacker to niezbędny element wyposażenia każdego właściciela Raspberry Pi 400. Nakładka umożliwia korzystanie z kilku rozszerzeń jednocześnie (w formie stosu).
W naszym asortymencie znajdziesz także inne modele adapterów GPIO do Raspberry Pi 400 oraz szeroki wybór nakładek i modułów rozszerzających kompatybilnych z tą generacją Raspberry Pi.
