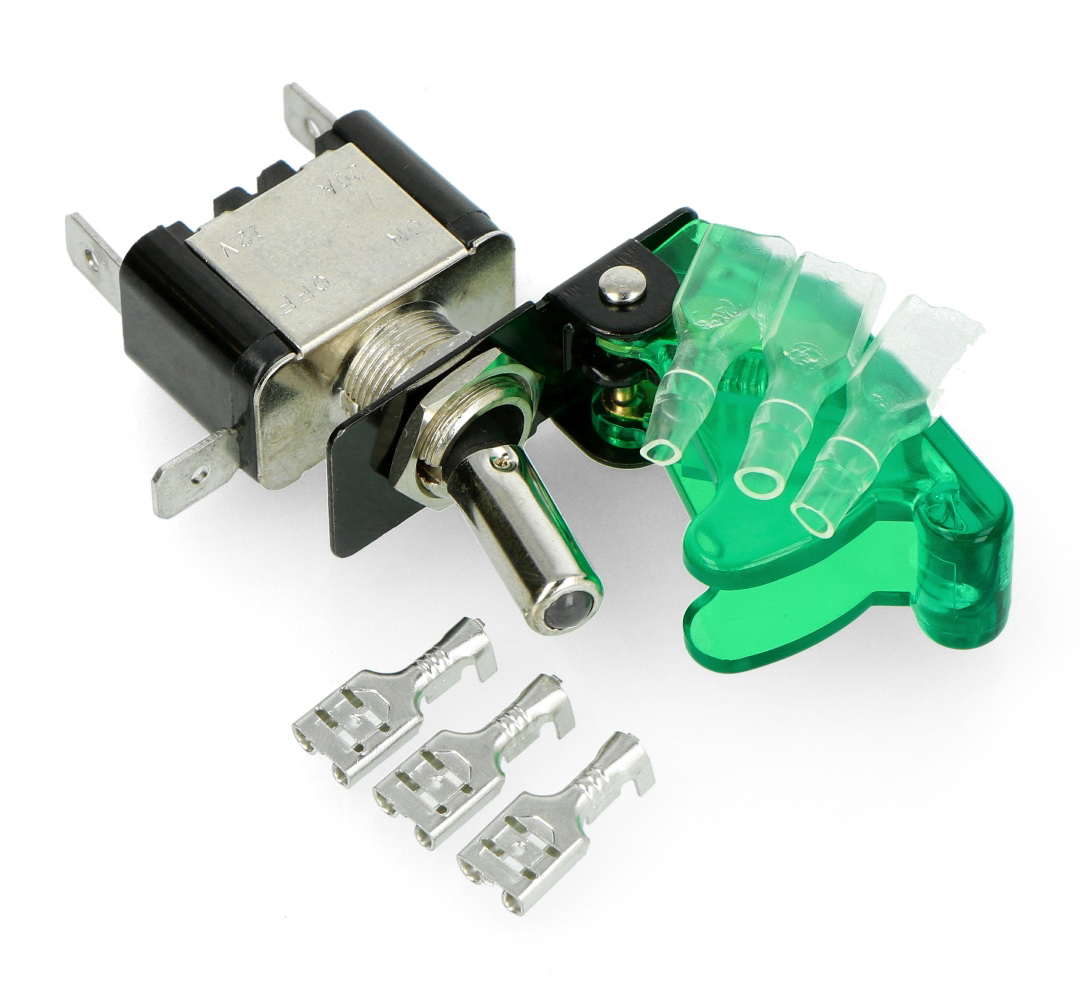

Opis produktu: Przełącznik dźwigniowy ON-OFF 12 V / 20 A podświetlany - zielony - Adafruit 3307
Przełącznik z dźwignią wyposażony w 2 styki o obciążalności 20 A i 12 V. Raster wyprowadzeń wynosi 24,2 mm, wysokość całkowita 66 mm. Przełącznik posiada zielone podświetlenie. Dioda LED zasilana jest napięciem 3 V.
Podłączenie
- Sterowanie przełącznikiem ON/OFF odbywa się za pomocą dwóch pinów na dole.
- Jeżeli dioda LED ma świecić cały czas należy podać napięcie od 3 V do 12 V pomiędzy masą, a pinem reflektora.
- Jeżeli dioda LED ma świecić tylko, gdy przełącznik jest podłączony, należy podać napięcie od 3 V do 12 V na pinie (+) oraz podłączyć masę do pinu uziemienia.
Specyfikacja
- Ilość pozycji: 2
- Ilość styków: 2
- Raster wyprowadzeń: 24,2 mm
- Typ: On-Off do lutowania przewodów
- Kolor podświetlenia: zielony
- Obciążalność styków: 12 V / 20 A (zalecane 1-2 A)
- Napięcie zasilania diody LED: od 3 V do 12 V
- Wytrzymałość dielektryczna: 1500 VAC - 1 min
- Izolacja R: 500 VDC 100 M min
- Żywotność: 10 000 cyklów
- Temperatura pracy: od -25 °C do 85 °C
- Wymiary: 66 x 50 x 18 mm
- Waga: 35,9 g
Przełącznik dźwigniowy ON-OFF 12 V / 20 A podświetlany - zielony - Adafruit 3307.
