Opis produktu: FONA 808 Shield - moduł GSM i GPS dla Arduino - Adafruit 2636
Moduł współpracujący z Arduino, który umożliwia komunikację w standardzie GSM i GPRS. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS. Posiada również wbudowany moduł GPS. Na płytce znajdują się: złącze karty SIM, wyjście i wejście audio w standardzie Jack 3,5 do podłączenia słuchawek i mikrofonu oraz gniazdo U.FL do zamontowania zewnętrznej anteny (w naszej ofercie znajdziesz odpowiednie przejściówki). Wbudowana ładowarka akumulatorów Li-Pol pozwala na wykorzystanie urządzenia bez zasilania sieciowego. Do zasilania modułu należy wykorzystać Li-Pol 3,7 V o pojemności minimum 500 mAh. Wbudowany przełącznik wskazuje czy bateria zasila układ, czy w danym momencie jest ładowana.
Moduł działa jako nakładka dla Arduino. Nie jest samodzielnym urządzeniem. Do prawidłowego działania niezbędne są następuje akcesoria:
- Karta SIM
- Li-Pol 3,7 V o pojemności minimum 500 mAh
- Zewnętrzna antena GSM
- Zewnętrzna antena GPS
Specyfikacja modułu GSM
- Sterownik: SIM808
- Obsługiwane standardy: GSM / GPRS
- Częstotliwości: 850 / 950 / 1800 / 1900 MHz
- Możliwość wykonywania połączeń głosowych
- Złącze jack 4-pinowe: do podłączenia słuchawek i mikrofonu
- Możliwość wysyłania i odbierania wiadomości SMS
- Możliwość wysyłania i odbierania danych GPRS (TCP/IP, HTTP, itp.)
- Wbudowany kontroler buzzera (buzzer należy dołączyć oddzielnie): pozwala na bezgłośne powiadomienia
- Wsparcie komend AT
- Wbudowana ładowarka Li-Pol
- 2 złącza U.FL: do podłączenia zewnętrznych anten GSM oraz GPS
- Diody sygnalizacyjne LED
- Moduł GPS: MT3337
- Czułość: -165 dBm
- Możliwość śledzenia do 22 satelitów
- Zimny start: 32 s
- Ciepły start: 5 s
- Gorący start: 1 s
- Dokładność: ok 2,5 m
- Wymiary płytki: 69 x 54 mm
- Masa: 19 g
|
Szczegółowy opis modułu można znaleźć w przewodniku użytkownika. |

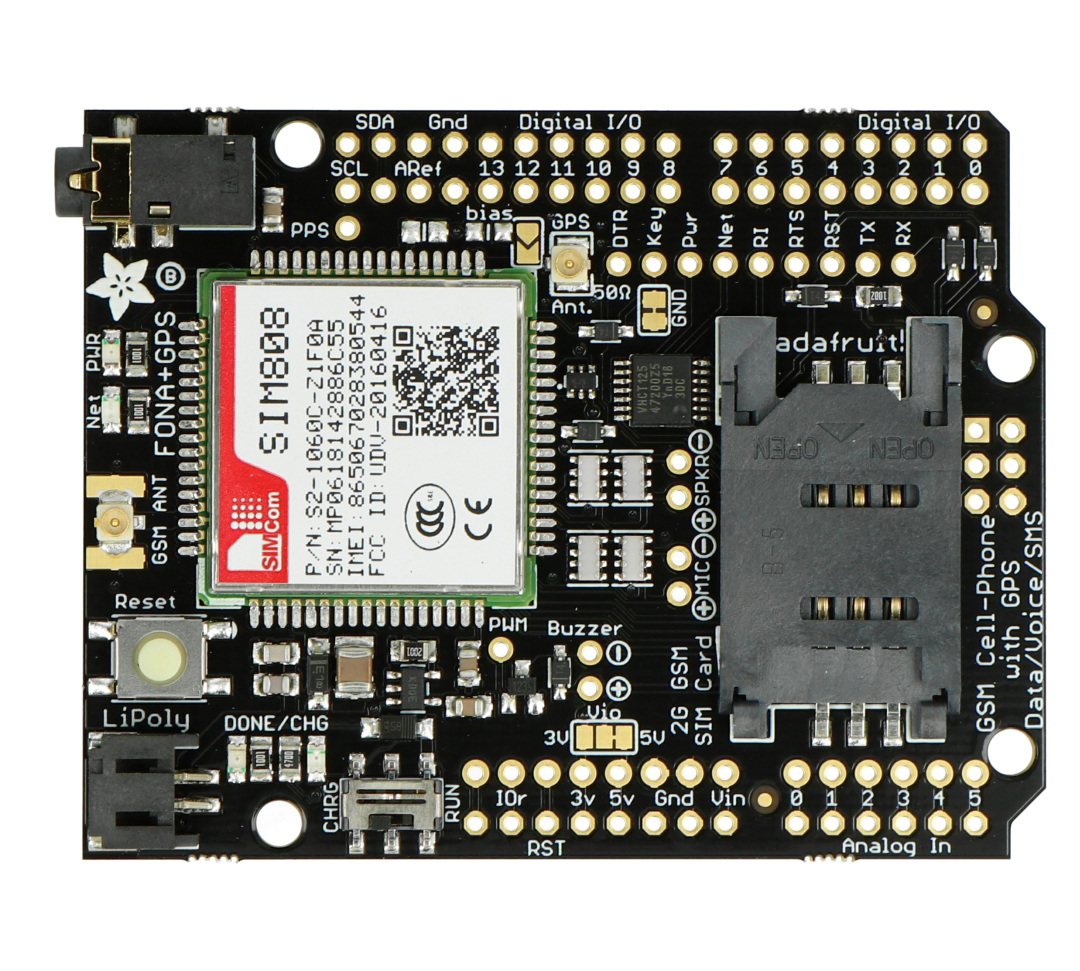

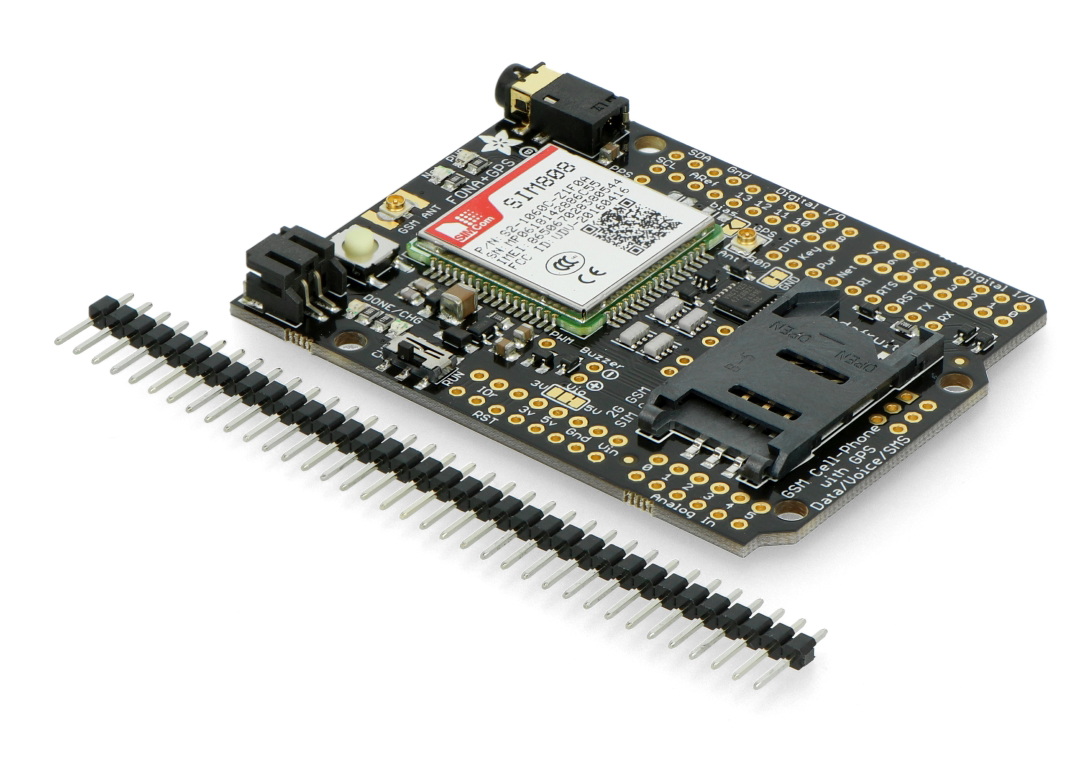

FONA 808 Shield.

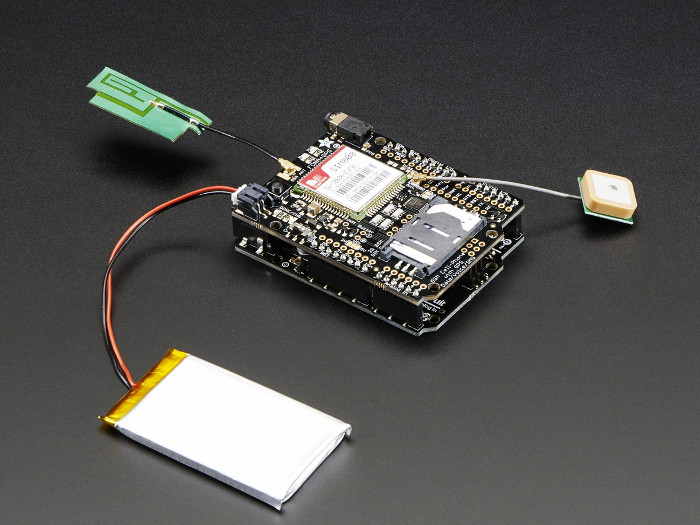

Nakładka GSM w połączeniu z płytką z Arduino.
Nakładka GSM/GPS dla Arduino
FONA 808 Shield - moduł GSM i GPS dla Arduino - Adafruit 2636 umożliwia rozbudowę systemów opartych na Arduino Uno, Mega, Leonardo i innych o łączność z siecią komórkową GSM w pasmach 850 / 950 / 1800 / 1900 MHz oraz o funkcje geolokalizacji z wykorzystaniem GPS.
Moduł GSM typu SIM808 pozwala na wykonywanie połączeń głosowych, wysyłanie i odbiór wiadomości SMS, a także komunikację internetową GPRS z użyciem protokołów, takich jak TCP/IP czy też HTTP. Zastosowany moduł GPS MT3337 jest w stanie śledzić do 22 satelitów z czułością aż -165 dBm. Dokładność lokalizacji wynosi +/- 2,5 m.
Dodatkowe funkcje nakładki FONA 808 Shield
Nakładka FONA 808 Shield posiada wbudowany kontroler buzzera, co umożliwia bezgłośne powiadamianie użytkownika bez konieczności wykorzystywania dodatkowych modułów sterujących. Płytka ma wbudowaną ładowarkę akumulatora litowo-polimerowego o napięciu nominalnym 3,7 V (jedna cela) i pojemności co najmniej 500 mAh.
Do prawidłowej pracy konieczne jest podłączenie zewnętrznych anten GPS i GSM oraz akumulatora Li-Poly, a także włożenie aktywowanej uprzednio, pełnowymiarowej karty SIM do slotu, znajdującego się na górnej stronie nakładki.
