Kamera ArduCam OV2640 2MPx + moduł WiFi ESP8266

Indeks: ACM-07066

Moduł z kamerą 2 MPx OV2640 o rozdzielczości do 1600 x 1200 px oraz układem WiFi ESP8266. Urządzenie pozwala na np. transmisję wideo poprzez HTTP lub protokół websocket. Moduł jest wyposażony w układ ładowarki i może być zasilany akumulatorem.

Kamera ArduCam OV2640 2MPx + moduł WiFi ESP8266
172,50 zł
140,24 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: ArduCam

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

Moduł z kamerą 2 MPx oraz układem WiFi ESP8266 - zgodny z Arduino. Urządzenie pozwala na np. transmisję wideo poprzez HTTP lub protokół websocket. Moduł jest wyposażony w układ ładujący i może być zasilany akumulatorem.

Kamera ArduCam 2MPx do Arduino



Urządzenie składa się z z dwóch modułów:

  • ArduCAM-Mini-2MP-V2
  • ArduCAM-ESP8266-Nano

Mogą one być używane zarówno oddzielnie jak i razem

Pierwsze uruchomienie

  1. Pobierz i zainstaluj środowisko Arduino IDE w wersji 1.6.8 ze strony: www.arduino.cc

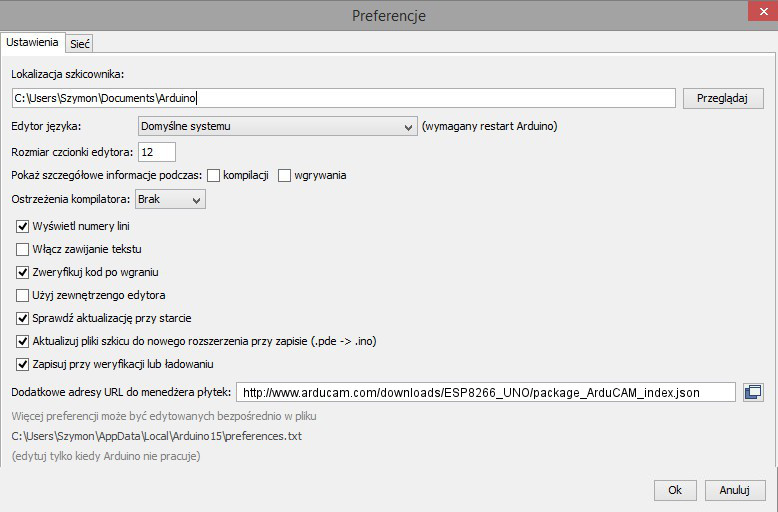

  2. Uruchom Arduino IDE, wybierz Plik -> Preferencje

  3. W miejscu Dodatkowe adresy URL dla menadżera płytek podaj:
    hhttp://www.arducam.com/downloads/ESP8266_UNO/package_ArduCAM_index.json
  4. Wybierz Narzędzia -> Płytka -> Menadżer płytek
  5. Zainstaluj moduł ArduCam_ESP8266_Uno (prawdopodobnie na dole listy)





Opis programowania płytki za pomocą środowiska Arduino IDE można znaleźć w przewodniku użytkownika. Przykładowe programy dostępne są po zainstalowaniu biblioteki, bezpośrednio ze środowiska Arduino IDE.



Przykładowe programy

  • ArduCAM_Mini_OV2640_Capture (or ArduCAM_Mini_OV5642_Capture) - pozwala stworzyć stronę z wykorzystaniem protokołu HTTP, która wyświetla obraz z kamery ArduCam (kamerę ArduCam można nabyć osobno).

  • ArduCAM_Mini_OV2640_Capture2SD (or ArduCAM_Mini_ OV5642_Capture2SD) - pozwala zapisywać zdjęcia wykonane poprzez kamerę na karcie pamięci microSD (kamerę ArduCamoraz kartę pamięci można nabyć osobno).

  • ArduCAM_Mini_OV2640_Video2SD (or ArduCAM_Mini_OV5642_Video2SD) - pozwala zapisywać wideoklipy na bazie formatu JPEG n na karcie microSD w formacie AVI (kamerę ArduCamoraz kartę pamięci można nabyć osobno).

Zestaw zawiera kamerę  ArduCAM-Mini-2MP-V2 oraz moduł komunikacyjny ArduCAM-ESP8266-Nano.

Moduł składa się z obiektywu, czujnika i części elektronicznej z buforem danych i kontrolerem magistrali SPI. Użytkownik ma dostęp również bezpośrednio do sensora poprzez magistralę I2C.

ArduCam-Mini OV2640

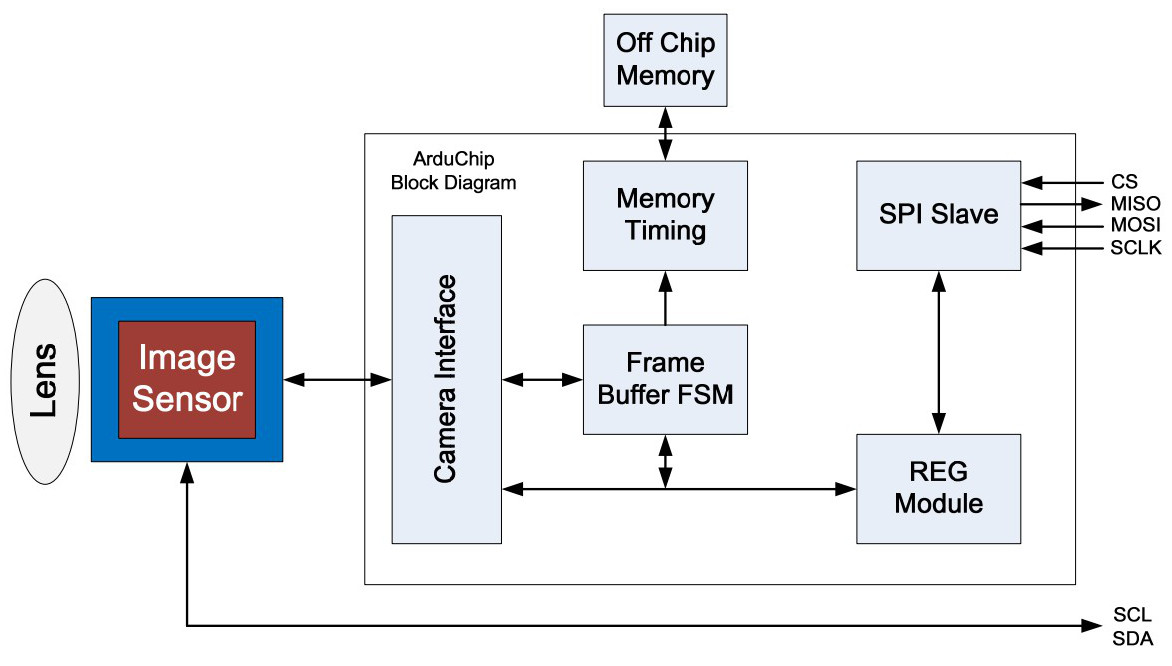

Schemat blokowy modułu kamery ArduCAM-Mini.

Specyfikacja

  • Napięcie pracy: 3,3 V / 5 V
  • Rozdzielczość: 1600 x 1200 Px (2 MPx)
  • Liczba klatek na sekundę:
    • do 60  FPS dla formatu CIF
    • do 30 FPS dla formatu SVGA
    • do 15 FPS dla formatu SXGA / UXGA
  • Rozmiar obiektywu: 1/4 "
  • Montaż obiektywu: CS-mount / M12
  • Czułość: 0,6 V/(lux*s)
  • Kąt widzenia: 25 °
  • Formaty wyjścia:
    • YUV 422/420 / YCbCr 422
    • RGB565/555
    • skompresowane dane 8-bitowe
    • 8 / 10 bit RAW RGB Data
  • Możliwość konfiguracji sensora poprzez magistralę I2C
  • Wymiary modułu: 35 x 25 mm

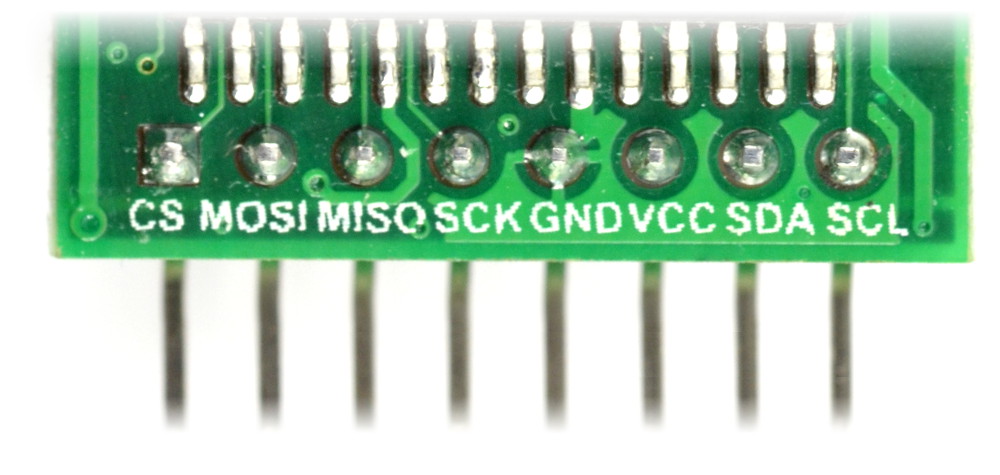

Wyprowadzenia ArduCAM-Mini-2MP-V2

Moduł posiada wlutowane 8-pinowe złącze raster 2,54 mm.

ArduCam-Mini  - podłączenie

PinNazwaOpis
1 CS Chip Select - wybór urządzenia na magistrali SPI, aktywowany stanem niskim.
2 MOSI Linia danych wyjściowych magistrali SPI.
3 MISO Linia danych wejściowych magistrali SPI.
4 SCLK Linia zegarowa magistrali SPI.
5 GND Masa układu.
6 5V Napięcie zasilania od 3,3 V do 5 V
7 SDA Linia danych wyjściowych magistrali I2C.
8 SCL Linia zegarowa magistrali I2C.

Wyprowadzenia modułu WiFi ArduCAM-ESP8266-Nano

ESP8266 Arducam

PinArduinoESP8266Opis
1 RST RST Reset modułu.
2 A0 A0 Wejście analogowe, maksymalne napięcie 3,3 V.
3 GND GND Masa.
4 D0 GPIO16 Linia cyfrowa I/O.
5 D5 SCK

Linia cyfrowa I/O.

Linia zegarowa magistrali SPI - SCK.
6 D6 MISO

Linia cyfrowa I/O.

Linia danych magistrali SPI - MISO.
7 D7 MOSI

Linia cyfrowa I/O.

Linia danych magistrali SPI - MOSI.
8 3V3 3.3V Napięcie wyjściowe z regulatora 3,3 V.
9 GND GND Masa
10 D8 GPIO15

Linia cyfrowa I/O z rezystorem podciągającym do GND 10 kΩ

Linia magistrali SPI - SS.
11 D4 GPIO2

Linia cyfrowa I/O z rezystorem podciągającym do VCC 10 kΩ.

Pin CS dla czytnika kart microSD.

12 D3 GPIO0 Linia cyfrowa I/O z rezystorem podciągającym do VCC 10 kΩ.
13 SDA GPIO4

Linia cyfrowa I/O.

Linia danych magistrali I2C - SDA.
14 SCL GPIO5

Linia cyfrowa I/O.

Linia zegarowa magistrali I2C - SCL.

15 RX GPIO3 Linia danych interfejsu UART - odbiornik.
16 TX GPIO1 Linia danych interfejsu UART - nadajnik.

Specyfikacja

  • Napięcie pracy wyprowadzeń: 3,3 V
  • Kontroler ESP8266 ESP-12F
    • Pamięć Flash: 4 MB
    • Porty I/O: 11
    • Wyjścia PWM: 10
    • Ilość wejść analogowych: 1 (kanał przetwornika A/C)
    • Interfejsy szeregowe: UART, SPI, I2C, 1-Wire
    • Zewnętrzne przerwania
    • Kontroler sieci WiFi
  • Wbudowany czytnik kart microSD (kartę pamięci można nabyć osobno)
  • Wbudowana ładowarka akumulatora LiPol 3,7 V / 500 mA
  • Kontroler USB - UART: CH340
  • Kompatybilny ze środowiskiem Arduino IDE
  • Gniazdo microUSB (przewód microUSB do nabycia osobno)
  • Gniazdo do baterii LiPol (kompatybilny przewód znajduje się w zestawie)
  • Złącze zasilające: DC 5,5 x 2,1 mm
  • Wymiary płytki: 69 x 54 x 15 mm

Zawartość zestawu

  • Moduł ArduCAM-Mini-2MP-V2
  • Moduł ArduCAM-ESP8266-Nano
  • Przewód zasilający do baterii

Interfejs SPI / I2C
Rozdzielczość 2 MPx
UC - Mikrokontroler ESP-8266
Kamera - matryca OV2640
Kamera - obiektyw CS-mount / M12
Kamera - format 1/4 ''
Kamera - typ moduł
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
