Matryca 128 LED 16x8 MAX7219 do Raspberry Pi - Waveshare 9862

Indeks: WSR-04509

Moduł matrycy złożonej z 128 czerwonych diod LED ułożonych w prostokąt 16 x 8 pikseli. Płytka posiada zamontowane złącza dopasowane do GPIO Raspberry Pi.



Matryca 128 LED 16x8 MAX7219 do Raspberry Pi - Waveshare 9862
29,90 zł
24,31 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Matryca 128 LED 16x8 MAX7219 do Raspberry Pi

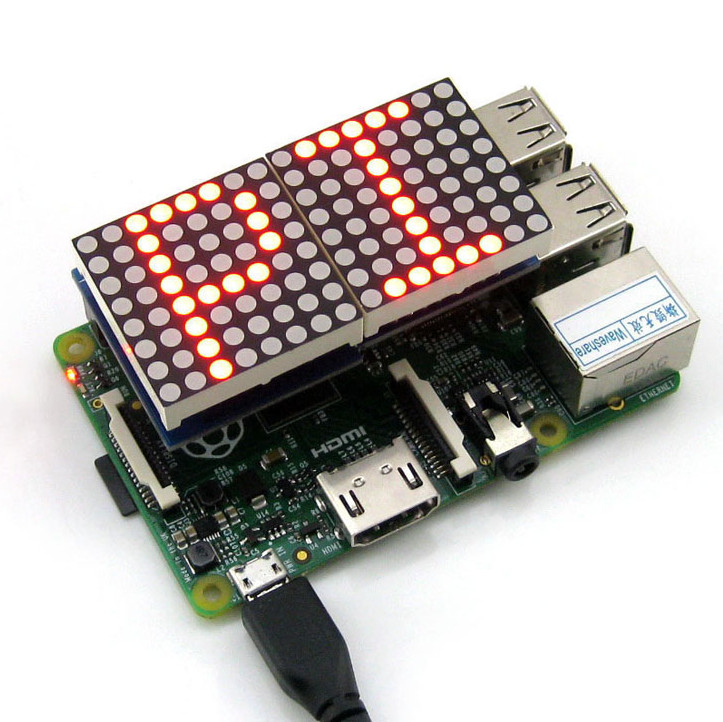

Moduł matrycy złożonej z 128 czerwonych diod LED ułożonych w tablice 16 x 8 pikseli. Płytka posiada zamontowane złącza dopasowane do GPIO Raspberry Pi w wersji 2B / B+ / A+. Układ oparty jest na sterowniku MAX7219, komunikuje się poprzez interfejs SPI.



Producent udostępnia program do obsługi matrycy za pomocą Raspberry Pi.



Złącza matrycy są dopasowane do GPIO Raspberry Pi. Przedmiotem sprzedaży jest moduł LED, minikomputer można nabyć osobno.



Podłączenie modułu

W tabeli znajduje się opis wykorzystywanych przez układ pinów Raspberry Pi. Moduł posiada 26-pinowe złącze, które jest dopasowane do GPIO minikomputera.



Pin Symbol Opis
1, 17 3.3V Napięcie zasilania 3,3 V.
2, 4 5V Napięcie zasilania 5,0 V.

3, 5, 7, 8,

10, 11, 12,

13, 15, 16,

18, 21, 22,

26

NC Nie używane.

6, 9, 14,

20, 25

GND Masa układu
19 MOSI Linia danych magistrali SPI.
23 SCK Linia zegarowa magistrali SPI.
24 CE0 Chip select, wybór urządzenia magistrali SPI, aktywowany stanem niskim.

Specyfikacja matrycy LED

  • Napięcie zasilania: pobierane z Raspberry Pi
  • Ilość diod: 128
  • Matryca LED 16 x 8 pikseli
  • Kolor diod: czerwony
  • Sterownik MAX7219 (dokumentacja)
  • Interfejs komunikacyjny: SPI
  • Kolor diody: czerwony
  • Współpracuje z Raspberry Pi w wersji 2B / B+ / A+
  • Wymiary modułu 64,5 x 35 x 26,5 mm



Ekran - typ Matryca LED
Ekran - przekątna 2.90 ''
Ekran - interfejs GPIO
Ekran - dotyk Nie
Ekran - rozdziel. 16x8 px
Test 4
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
