A-GSM Shield GSM/GPRS/SMS/DTMF - do Arduino i Raspberry Pi - wersja z wlutowanymi złączami

Indeks: RPI-04073

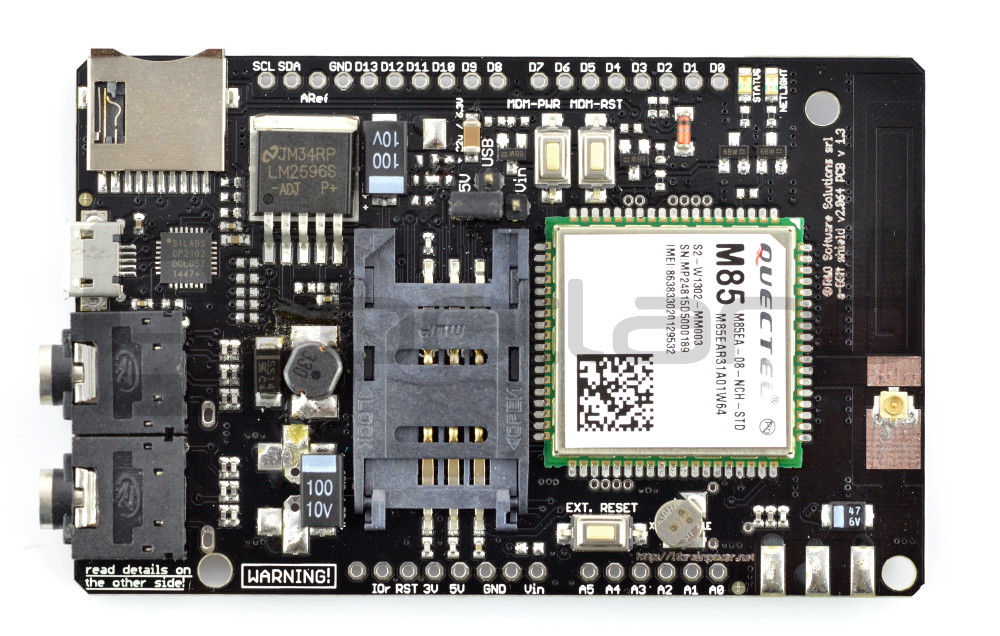

Moduł współpracujący z Arduino i Raspberry Pi, który umożliwia komunikację w standardzie GSM i GPRS. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS. Na płytce znajdują się: dwa złącza karty SIM (dual SIM), gniazdo microSD oraz wyjścia/wejścia audio.

A-GSM Shield GSM/GPRS/SMS/DTMF - do Arduino i Raspberry Pi - wersja z wlutowanymi złączami
255,00 zł
207,32 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: OEM
Kompatybilny z: Arduino Raspberry Pi



Uwaga!

Sprzedaż produktu została zakończona. Sprawdź nową wersję.



Opis

Moduł współpracujący z Arduino i Raspberry Pi (w wersji 2B, B+ i A+), który umożliwia komunikację w standardzie GSM i GPRS. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS i przesyłać dane. Na płytce znajdują się: 2 złącza na karty SIM (dual SIM), gniazdo na kartę microSD, która umożliwia przechowywanie danych, wyjście i wejście audio w standardzie Jack 3,5 do podłączenia słuchawek i mikrofonu oraz gniazdo u.FL do zamontowania zewnętrznej anteny (w naszej ofercie znajdziesz odpowiednie przejściówki).



Ta wersja posiada przylutowane, przedłużone złącza do Arduino.



Specyfikacja

  • Sterownik: Quectel M85
  • Obsługiwane standardy: GSM / GPRS
  • Częstotliwości: 850 / 950 / 1800 / 1900 MHz
  • Obsługa standardu DTMF
  • Opcja dual SIM
  • Wbudowana antena PCB z możliwością podłączenia wersji zewnętrznej poprzez złącze u.FL
  • Możliwość wyboru źródła zasilania za pomocą zworki:
    • USB
    • wbudowany regulator 5 V
    • napięcie wejściowe VIN
  • Wbudowane złącza:
  • W zestawie znajdują się przylutowane przedłużone złącza dla Arduino
  • Układ złącza pasuje do Arduino: Uno, Leonardo, Mega 2560, Mega ADK
  • Wyprowadzony przycisk RESET Arduino
  • Współpracuje z Raspberry Pi: 2, B+, A+
  • Trzy otwory montażowe o średnicy: 3 mm
  • Wymiary płytki: 83 x 54 mm



Szczegółowy opis modułu można znaleźć w przewodniku użytkownika w części pierwszej i drugiej oraz na stronie producenta. Opis w jaki sposób wysłać SMS-a poprzez Arduino dostępny jest w tej instrukcji.

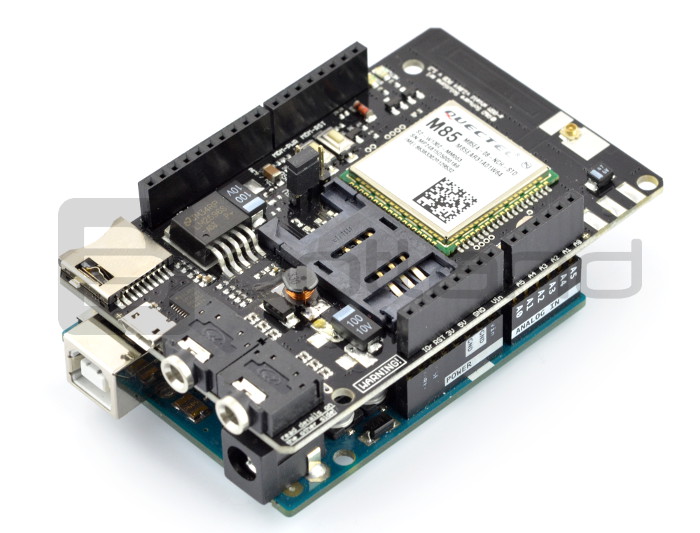

Nakładka GSM w połączeniu z płytką z Arduino Uno.



Połączenie z Arduino

Układ działa jako nakładka do Arduino, wykorzystując następujące wyprowadzenia:



PinArduinoOpis
 GSM RX D2 Komunikacja poprzez interfejs szeregowy.
 GSM TX D3 Komunikacja poprzez interfejs szeregowy.
 PWRKEY D7 Kontrola napięcia zasilania układu GSM (On/Off).
 STATUS D5 Wyprowadzenie statusowe.
RESET D6 Reset układu GSM.

ARD-RESET

RST Wyprowadzony RESET Arduino.

5V

5V Napięcie zasilania 5 V.

Vin

Vin Napięcie wejściowe Vin.
GND GND Masa układu



Przykładowe projekty dla Arduino:



Podłączenie z Raspberry Pi

W cel uruchomienia modułu z Raspberry Pi należy wykonać następujące połączenia:



PinRPiOpis
GSM RX 08 Komunikacja poprzez interfejs szeregowy.
GSM TX 10 Komunikacja poprzez interfejs szeregowy.
PWRKEY 16 Kontrola napięcia zasilania układu GSM (On/Off).
STATUS 12 Wyprowadzenie statusowe.
RESET 18 Reset układu GSM.

5V

02/04 Napięcie zasilania 5 V.
GND 06/14 Masa układu



Przykładowe programy dla Raspberry Pi:
