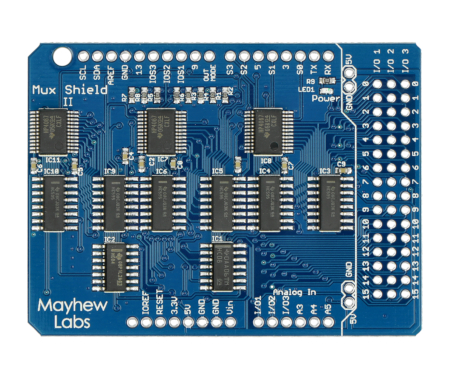

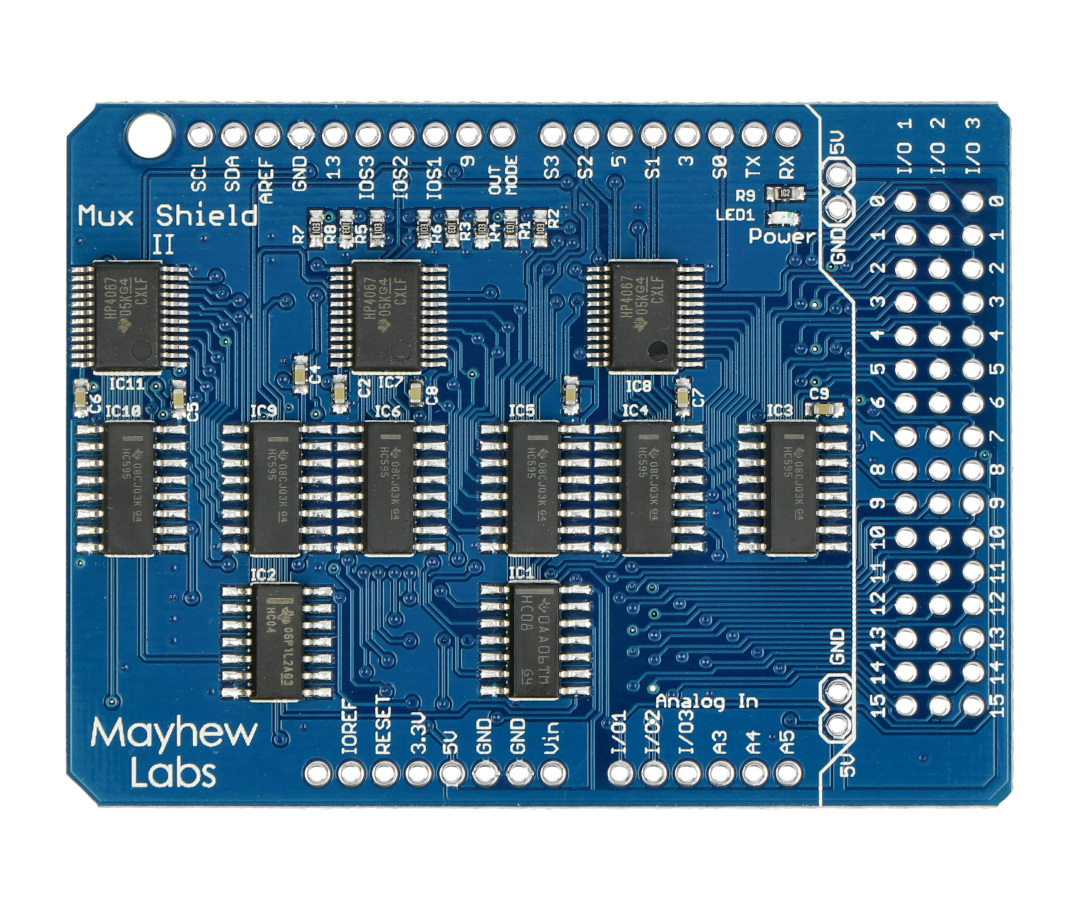

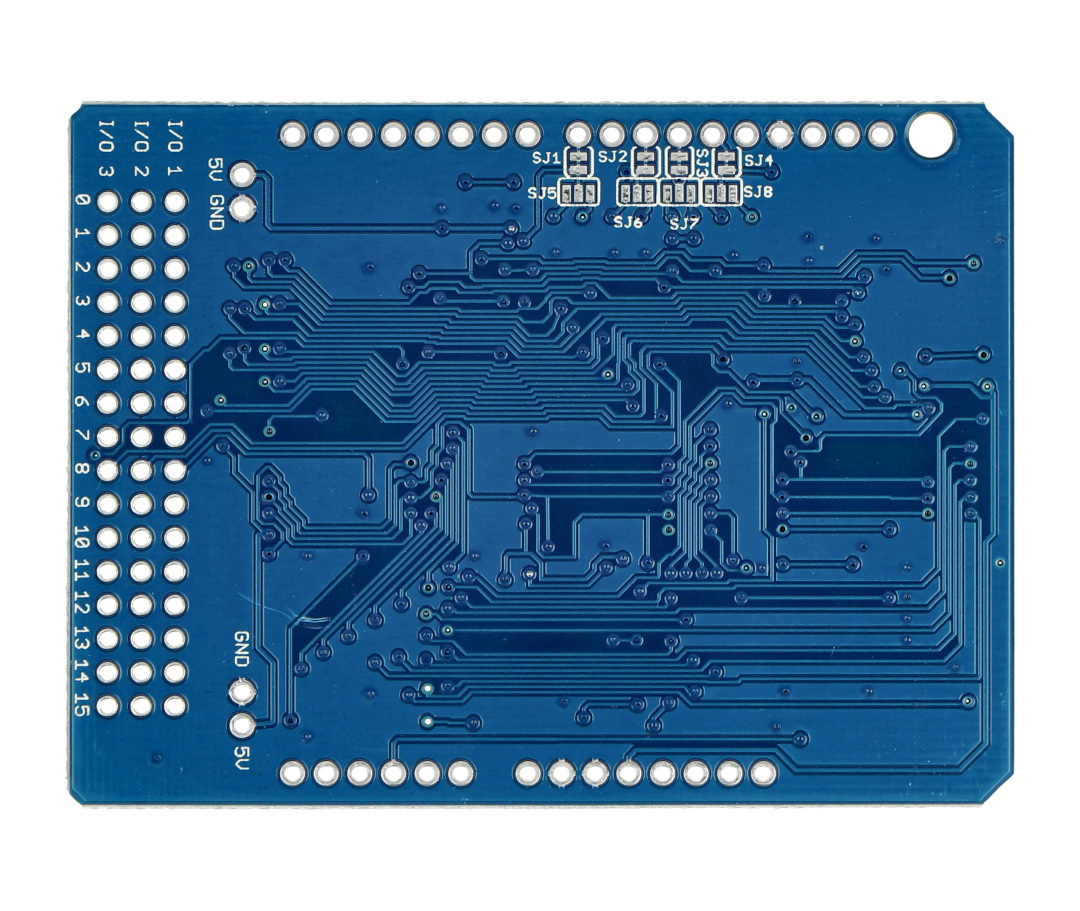

Opis produktu: Mux Shield II ekspander wyprowadzeń dla Arduino
Nakładka do Arduino pozwala zwiększyć ilość wyprowadzeń aż do 48 pinów, które mogą pracować zarówno jako cyfrowe wejścia/wyjścia oraz jako analogowe wejścia. Płytka przesuwa złącza na jej boczną krawędź, dzięki temu do połączenia płytki sterującej z urządzeniami peryferyjnymi można zastosować jedną wtyczkę.
Wyprowadzenia są ustawione w trzech rzędach po 16 pinów w każdym. Każdy wiersz może pracować jako wyjścia, wejścia cyfrowe lub wejścia analogowe. Moduł wykorzystuje analogowe multipleksery 74HC4067 oraz rejestry przesuwne 74HC595 produkowane przez renomowaną firmę Texas Instrument.
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika oraz bibliotekę dla użytkowników platformy Arduino. |
Specyfikacja Mux Shield II
- Zasilanie: 5 V (z wyprowadzeń Arduino)
- Pozwala kontrolować do 48 pinów z poziomu Arduino
- Wyprowadzenia mogą pracować w różnych trybach:
- jako cyfrowe wejścia
- jako cyfrowe wyjścia
- jako analogowe wejścia
- Wykorzystywane uklady:
- multiplekser 74HC4067 (dokumentacja)
- rejestr przesuwny 74HC595 (dokumentacja)
- Złącza: listwy goldpin - raster 2,54 mm (brak w zestawie do nabycia osobno)
- Wymiary płytki: 71,5 x 53 mm
