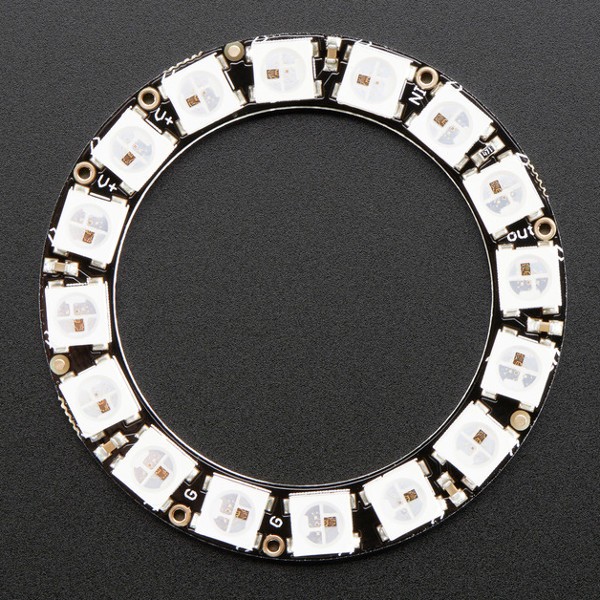

Opis produktu: Adafruit NeoPixel Ring - pierścień LED RGB 16 x WS2812 5050
Pierścień złożony z 16 indywidualnie adresowanych diod LED RGB WS2812 ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Diody umieszczone są w równych odległościach na okręgu o średnicy zewnętrznej 44,5 mm. Każda z nich pobiera prąd do 18 mA, co w tym przypadku daje łączną wartość ok. 290 mA. Łańcuch można zasilać napięciem z zakresu od 4 V do 7 V.
Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.
Podłączenie
Urządzenie posiada cztery wyprowadzenia:- GND - masa modułu
- 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
- Data IN - cyfrowy sygnał sterujący z mikrokontrolera
- Data OUT - wyjście do podłączenia następnego pierścienia
|
Produkt kompatybilny z Arduino i Raspberry Pi Producent udostępnia:
|
Specyfikacja Adafruit NeoPixel Ring - pierścień LED RGB 16 x WS2812 5050
- Napięcie zasilania: od 4 V do 7 V
- Pobór prądu: 18 mA dla jednej diody
- Zastosowane diody: LED RGB WS2812 (dokumentacja)
- Ilość diod: 16
- Średnica zewnętrzna okręgu: 44,5 mm
