Opis produktu: Atnel Magic Hercules - sterownik diod LED adresowanych - SMD SO-8
Układ SMD w obudowie SO-8 od firmy Atnel umożliwiający użytkownikowi programowanie diod adresowanych z serii WS/SK za pomocą magistrali SPI. Współpracuje z każdym rodzajem mikrokontrolera z serii AVR/Arduino, ESP, ARM/STM, PIC, Raspberry Pi. Sterownik polecany jest dla mikrokontrolerów, które zasilane są napięciem 3,3 V. Dzięki Magic Hercules nie trzeba korzystać z zewnętrznych układów scalonych do translacji poziomów napięć z 3,3 V na TTL do diod LED. Dodatkowo układ może być wykorzystywany jako tester taśm WS/SK - działa dla każdej taśmy z dowolną sekwencją kolorów: RGB / BGR / GRB / RGBW.
Atnel Magic Hercules - sterownik diod LED adresowanych - SMD SO-8.
Producent modułu przygotował szereg przewodników, informujących czym jest i jak działa Magic Hercules, które znacznie ułatwią pracę z urządzeniem:
Schemat połączeń układu.
Podłączenie układu Magic Hercules
Schemat połączeń modułu Magic Hercules. Do prawidłowego uruchomienia wymagany jest zewnętrzny rezonator kwarcowy o częstotliwości 20 MHz i dwa kondensatory o pojemności od 15 pF do 22 pF. Do tego należy bezwzględnie dołożyć co najmniej jeden kondensator filtrujący jak najbliżej pinów zasilania GND i VCC. Aby uruchomić tryb testera diod LED, do układu wystarczy podłączyć jego sygnał wejściowy WS_OUT np. do taśmy z adresowalnymi diodami lub wyświetlacza graficznego zbudowanego w oparciu o te diody.
Elementy przedstawione na schemacie - kondensatory, rezonator kwarcowy, nie są częścią zestawu i należy zakupić je osobno.
Specyfikacja techniczna Magic Hercules
- Producent: Atnel
- Komunikacja: magistrala I2C
- Obsługiwane układy: WS/SK
- Napięcie zasilania od 4,7 V do 5,5 V
- Obudowa: SO-8 (montaż SMD)
Zawartość zestawu
- Atnel Magic Hercules - sterownik diod LED adresowanych - SMD SO-8

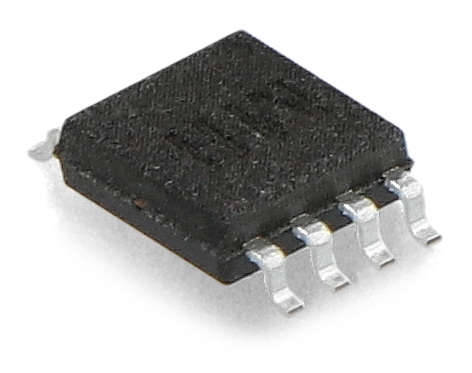

Układ SMD w obudowie SO-8 od firmy Atnel.
