Opis produktu: Wyświetlacz alfanumeryczny 0,54'' 4-znakowy - niebieski - STEMMA QT / Qwiic - Adafruit 1912
Wyświetlacz alfanumeryczny firmy Adafruit, oparty na sterowniku HT16K33. Przekątna wyświetlacza jest równa 0,54'', a rozdzielczość to 4 znaki (cyfry od 0 do 9, litery od A do Z) prezentowane w kolorze niebieskim. Na ekranie umieszczono dodatkowo 4 kropki, które znajdują się bezpośrednio za każdym segmentem. Moduł do komunikacji wykorzystuje dwukierunkową magistralę I2C, posiada wbudowane złącza STEMMA QT / Qwiic ułatwiające podłączanie modułu bez konieczności lutowania. Segmenty i złącza należy samodzielnie wlutować w płytkę.
Producent przygotował także szczegółowy przewodnik użytkownika - sprawdź!

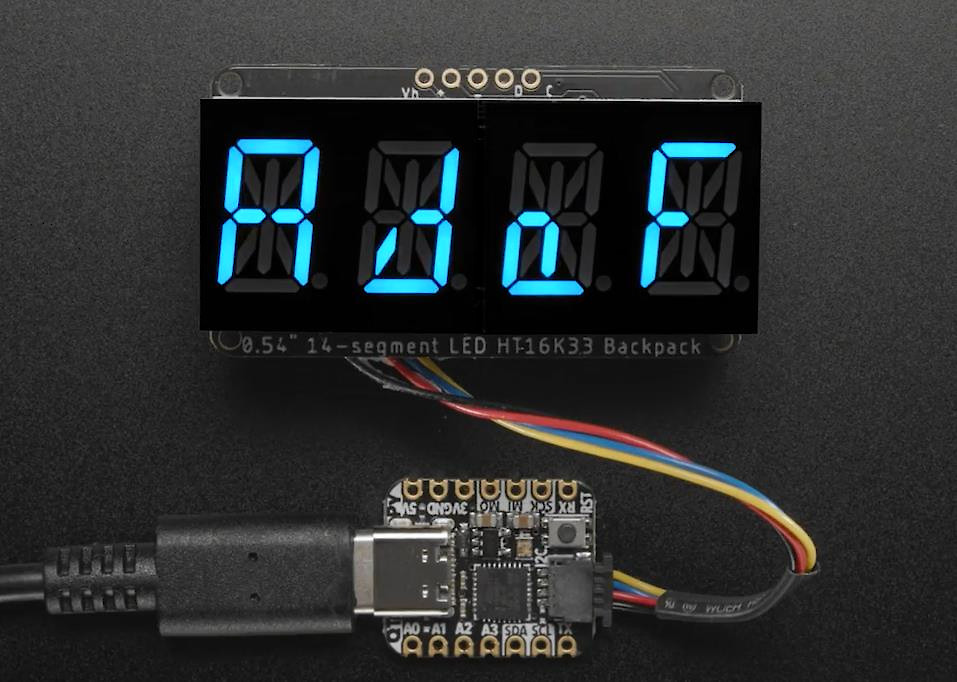

Wyświetlacz alfanumeryczny 0,54'' 4-znakowy - niebieski - STEMMA QT / Qwiic - Adafruit 1912.

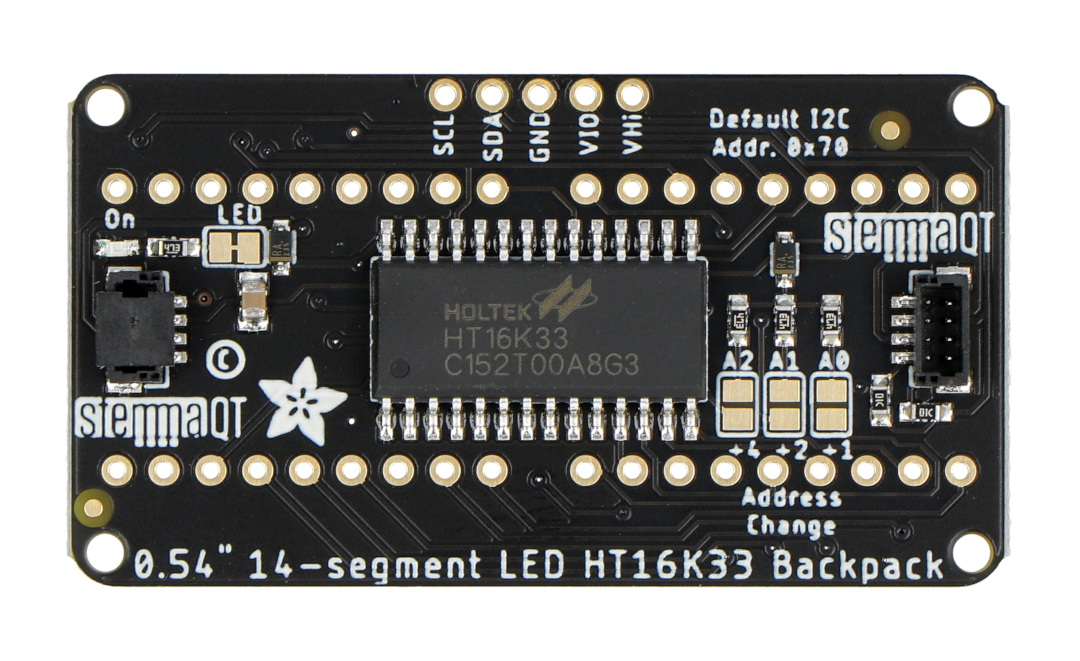

Płytka posiada wyprowadzenia w postaci pól lutowniczych oraz wygodne złącza STEMMA QT / Qwiic.
Wyprowadzenia modułu segmentowego wyświetlacza
Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu I2C, na płytce można znaleźć również 2 złącza Qwiic / STEMMA QT do szybkiego łączenia z modułami wyposażonymi w te samo złącze. Napięcie zasilania wynosi 3 V lub 5 V.
- VIO/VCC - napięcie zasilania 3 V / 5 V
- GND - masa układu
- SDA - linia danych interfejsu I2C
- SCL - linia zegarowa interfejsu I2C
Specyfikacja techniczna wyświetlacza
- Typ: segmentowy
- Sterownik: HT16K33
- Ilość cyfr: 4
- Wyświetlane symbole: litery od A do Z, cyfry od 0 do 9
- Symbole dodatkowe: 1x kropka po każdym segmencie
- Kolor podświetlenia: niebieski
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: od 0x70 do 0x77 - wybierany za pomocą zworek
- Złącza: Qwiic / STEMMA QT, pola lutownicze
- Wymaga samodzielnego lutowania
- Wymiary płytki Backpack: 28 x 51 x 4 mm
- Masa płytki Backpack: 5,5 g
- Wymiary wyświetlacza:21 x 25 x 14 mm
- Masa wyświetlacza: 4,7 g

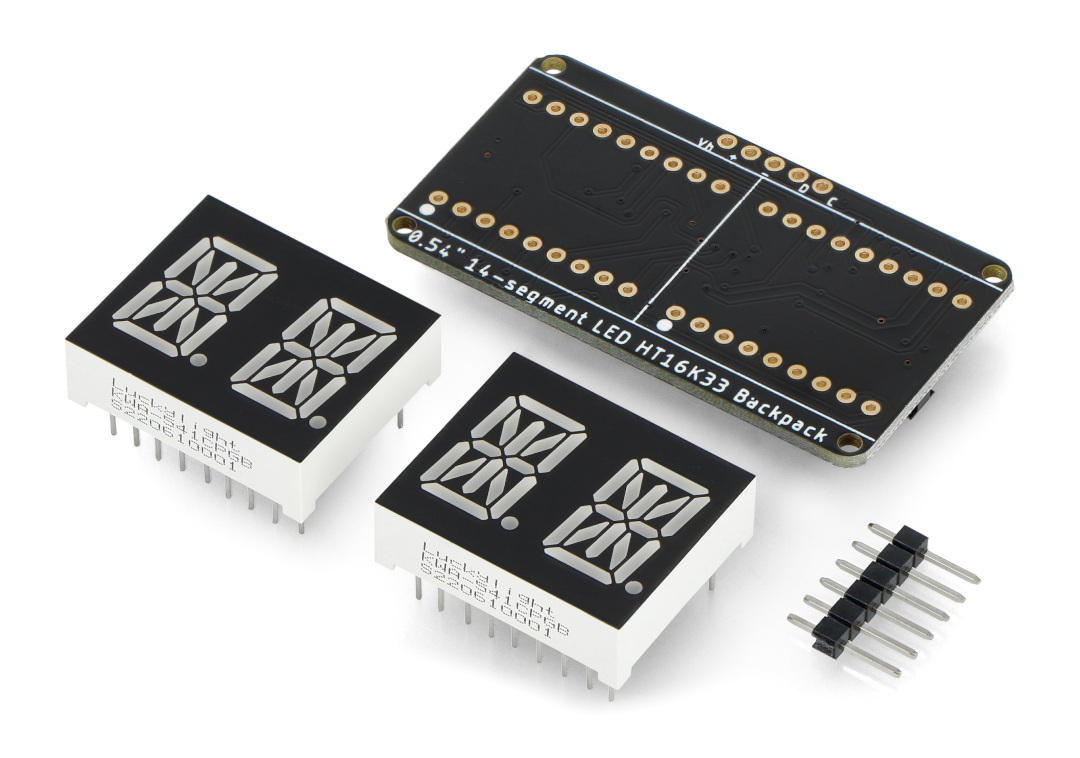

Zawartość zestawu
- Płytka Backpack - 1 sztuka
- Wyświetlacz segmentowy 2-cyfrowy - 2 sztuki
- Listwa golpin 5-pin raster 2,54 mm - 1 sztuka
Zestaw wymaga samodzielnego złożenia.
