Wyświetlacz alfanumeryczny 0,54'' 4-znakowy - zielony - STEMMA QT / Qwiic - Adafruit 2160

Indeks: ADA-21914
Wyświetlacz alfanumeryczny firmy Adafruit, oparty na sterowniku HT16K33. Przekątna wyświetlacza jest równa 0,54'', a rozdzielczość to 4 znaki (cyfry od 0 do 9, litery od A do Z) prezentowane w kolorze zielonym. Na ekranie umieszczono dodatkowo 4 kropki, które znajdują się bezpośrednio za każdym segmentem. Moduł do komunikacji wykorzystuje dwukierunkową magistralę I2C, posiada wbudowane złącza STEMMA QT / Qwiic ułatwiające podłączanie modułu bez konieczności lutowania. Segmenty i złącza należy samodzielnie wlutować w płytkę.
Wyświetlacz alfanumeryczny 0,54'' 4-znakowy - zielony - STEMMA QT / Qwiic - Adafruit 2160
97,90 zł
79,59 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Wyświetlacz alfanumeryczny 0,54'' 4-znakowy - zielony - STEMMA QT / Qwiic - Adafruit 2160

Wyświetlacz alfanumeryczny firmy Adafruit, oparty na sterowniku HT16K33. Przekątna wyświetlacza jest równa 0,54'', a rozdzielczość to 4 znaki (cyfry od 0 do 9, litery od A do Z) prezentowane w kolorze zielonym. Na ekranie umieszczono dodatkowo 4 kropki, które znajdują się bezpośrednio za każdym segmentem. Moduł do komunikacji wykorzystuje dwukierunkową magistralę I2C, posiada wbudowane złącza STEMMA QT / Qwiic ułatwiające podłączanie modułu bez konieczności lutowania. Segmenty i złącza należy samodzielnie wlutować w płytkę.

Producent przygotował także szczegółowy przewodnik użytkownika - sprawdź!

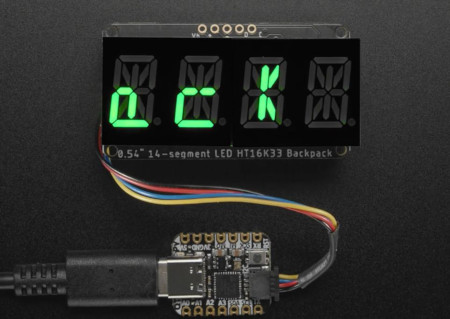

Wyświetlacz alfanumeryczny 0,54'' 4-znakowy - zielony - STEMMA QT / Qwiic - Adafruit 2160

Wyświetlacz alfanumeryczny 0,54'' 4-znakowy - zielony - STEMMA QT / Qwiic - Adafruit 2160.

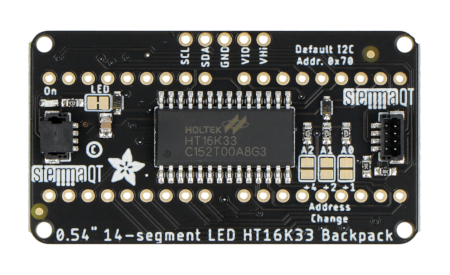

Płytka posiada wyprowadzenia w postaci pól lutowniczych oraz wygodne złącza STEMMA QT / Qwiic.

Płytka posiada wyprowadzenia w postaci pól lutowniczych oraz wygodne złącza STEMMA QT / Qwiic.

Wyprowadzenia modułu segmentowego wyświetlacza

Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu I2C, na płytce można znaleźć również 2 złącza Qwiic / STEMMA QT do szybkiego łączenia z modułami wyposażonymi w te samo złącze. Napięcie zasilania wynosi 3 V lub 5 V.

  • VIO/VCC - napięcie zasilania 3 V / 5 V
  • GND - masa układu
  • SDA - linia danych interfejsu I2C
  • SCL - linia zegarowa interfejsu I2C

Specyfikacja techniczna wyświetlacza

  • Typ: segmentowy
  • Sterownik: HT16K33
  • Ilość cyfr: 4
  • Wyświetlane symbole: litery od A do Z, cyfry od 0 do 9
  • Symbole dodatkowe: 1x kropka po każdym segmencie
  • Kolor podświetlenia: zielony
  • Interfejs komunikacyjny: magistrala I2C
  • Adres I2C: od 0x70 do 0x77 - wybierany za pomocą zworek
  • Złącza: Qwiic / STEMMA QT, pola lutownicze
  • Wymaga samodzielnego lutowania
  • Wymiary płytki Backpack: 28 x 51 x 4 mm
  • Masa płytki Backpack: 5,5 g
  • Wymiary wyświetlacza:21 x 25 x 14 mm
  • Masa wyświetlacza: 4,7 g

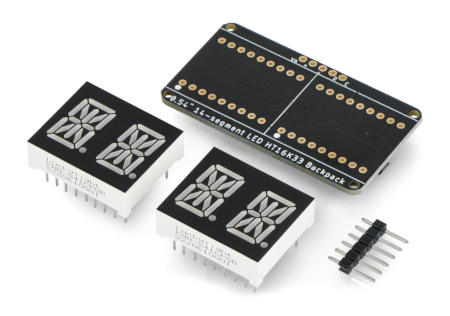

Zawartość zestawu

  • Płytka Backpack - 1 sztuka
  • Wyświetlacz segmentowy 2-cyfrowy - 2 sztuki
  • Listwa golpin 5-pin raster 2,54 mm - 1 sztuka
Zestaw wymaga samodzielnego złożenia.

Zestaw wymaga samodzielnego złożenia.

Ekran - typ alfanumeryczny
Ekran - interfejs I2C
Ekran - dotyk Nie
Ekran - rozdziel. 4 cyfry
Szerokość opakowania 10 cm
Wysokość opakowania 13.5 cm
Głębokość opakowania 3.5 cm
Masa opakowania 0.019 kg
