Opis produktu: Moduł przekaźnika STM32F030F4 - 4-kanałowy - do modułów deweloperskich M5Stack Core - M121
Moduł przekaźnika STM32F030F4 - 4-kanałowy - do modułów deweloperskich M5Stack Core - M121 jest wyposażony w cztery przekaźniki mechaniczne: COM, NO. Moduł jest kompatybilne z serią M5Stack Core i Core2 oraz obsługuje protokół I2C. Ponadto, może być ustawiony przez zworkę na tryb aktywny lub pasywny. Moduł ten obsługuje tylko kontrolę DC, a maksymalne obciążenie to 24 W (DC 24 V 1A). Nadaje się do kontroli obwodu małego obciążenia.

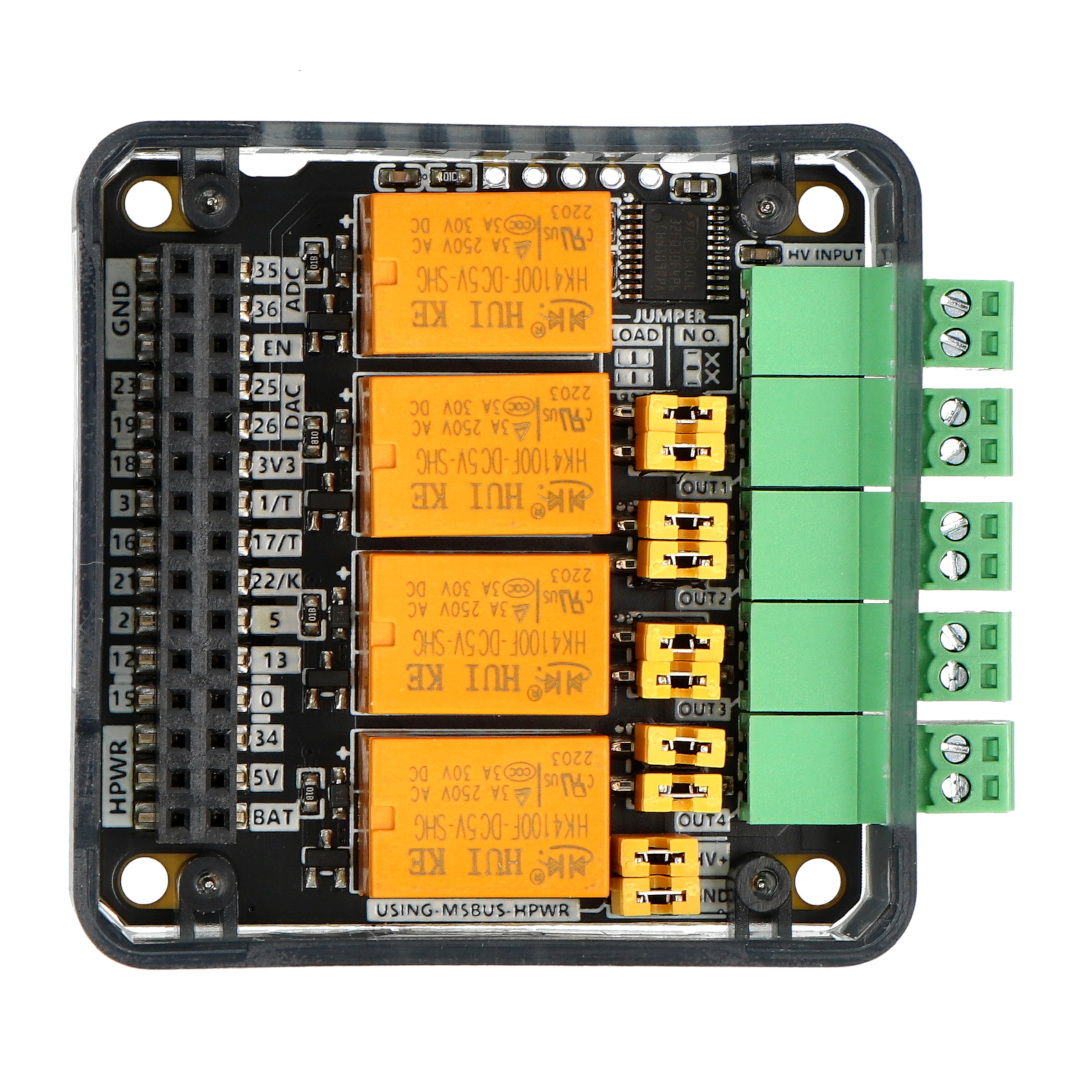

Moduł przekaźnika STM32F030F4 - 4-kanałowy - do modułów deweloperskich M5Stack Core - M121.

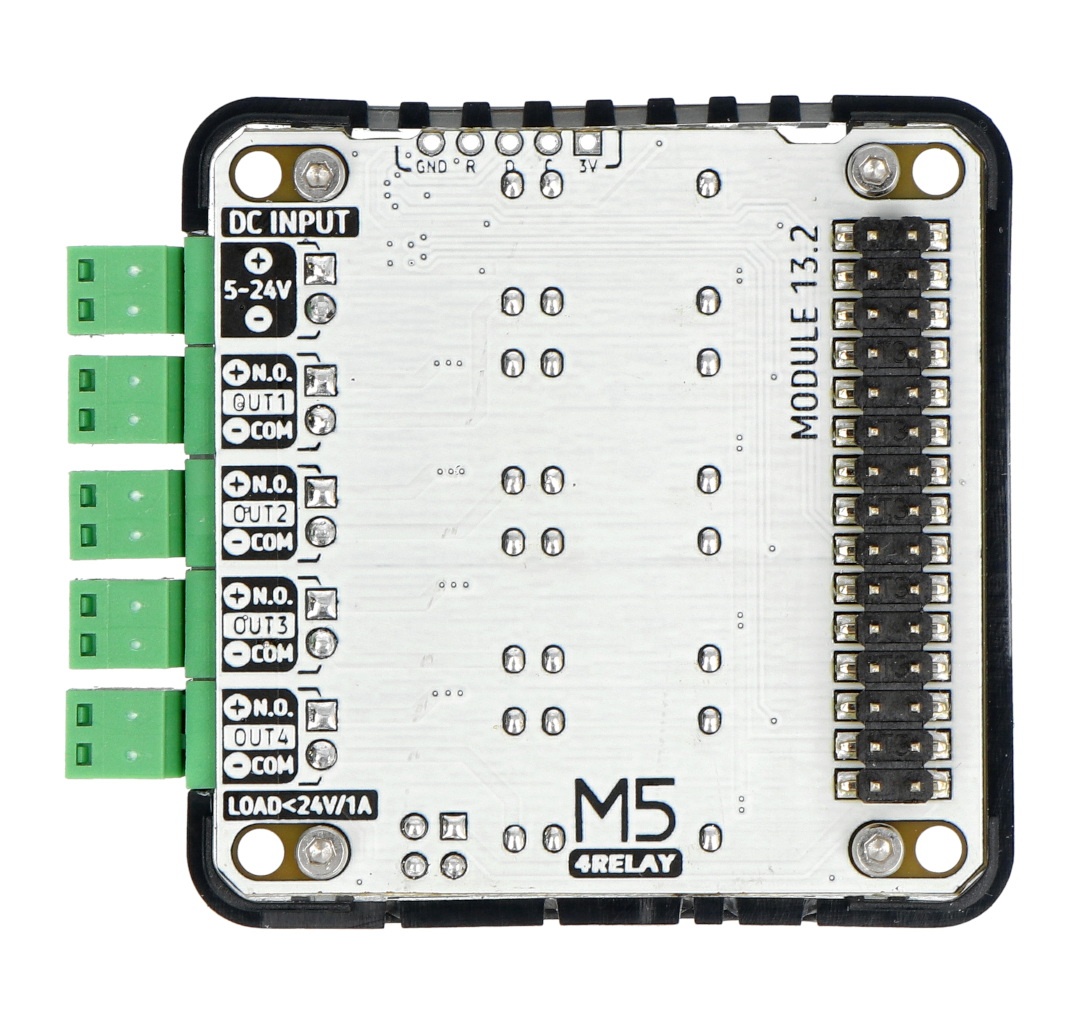

Moduł przekaźnika STM32F030F4 - 4-kanałowy - do modułów deweloperskich M5Stack Core - M121 - widok z tyłu.
Cechy produktu
- Wbudowany w układ STM32F030F4
- Wykorzystuje magistralę I2C do komunikacji z innymi modułami
- Dwa tryby pracy:
- Aktywny
- Pasywny
Zestaw zawiera
- Moduł przekaźnika STM32F030F4 - 4-kanałowy - do modułów deweloperskich M5Stack Core - M121
- Złącze śrubowe 2-pin - raster 2,54 mm - 5 sztuk
- Zworka Jumper - 10 sztuk
- Naklejka z opisem wyprowadzeń
Specyfikacja techniczna
- Wbudowany układ sterujący: STM32F030F4
- Interfejs komunikacyjny: I2C
- Obsługiwane tryby pracy:
- Sterowanie aktywne
- Sterowanie pasywne
- Kanały przekaźnikowe: 4x (COM, NO)
- Napięcie wejściowe: od 5 V do 24 V DC
- Obciążenie: 24 W (24 V DC / 1 A)
- Wyprowadzenia: złącza śrubowe
- Wymiary: 54,2 x 54,2 x 13,2 mm
- Masa: 37,2 g

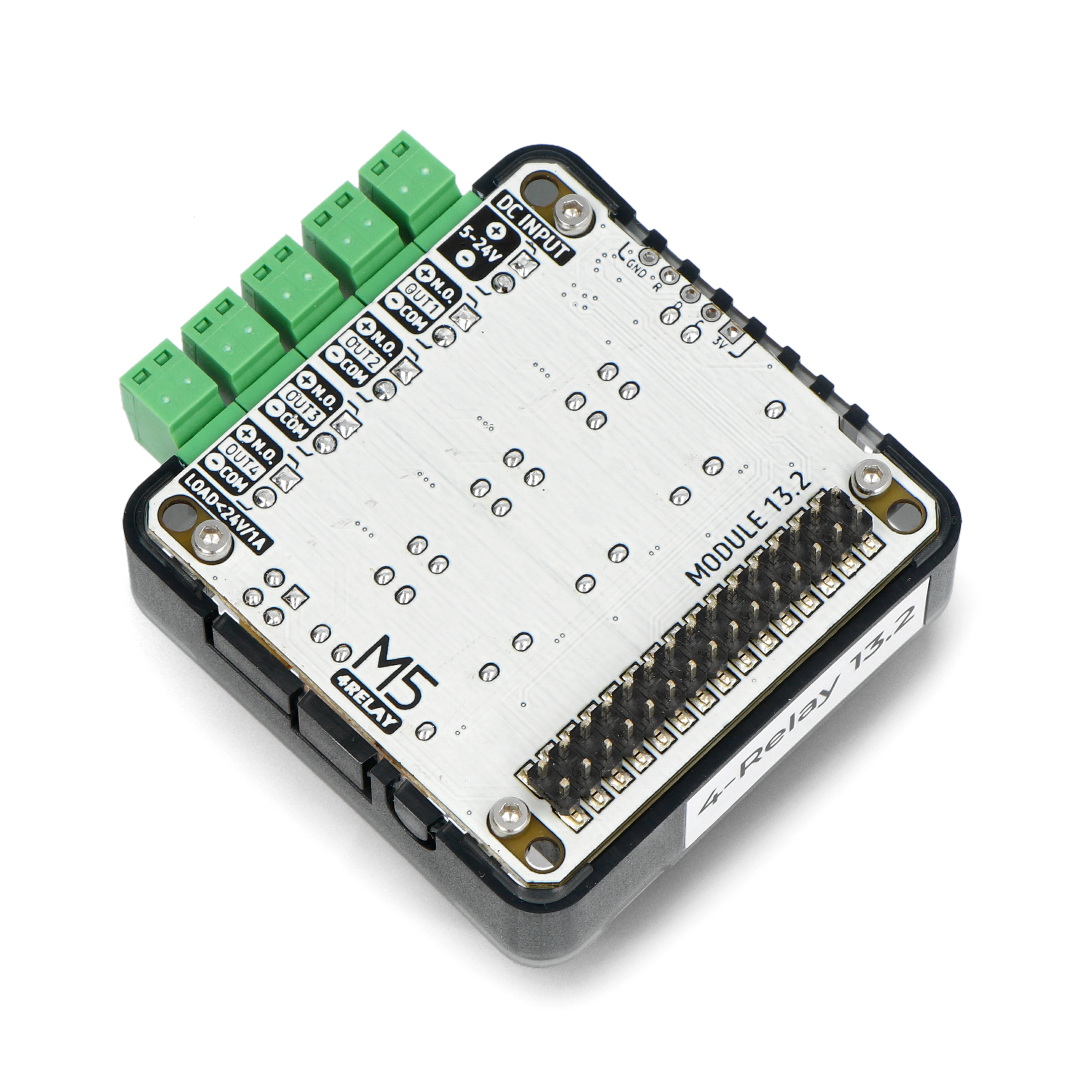

Moduł przekaźnika.
