SparkFun BMP180 - cyfrowy barometr, czujnik ciśnienia 110kPa I2C 3,3V Powiększ do pełnego rozmiaru

SparkFun BMP180 - cyfrowy barometr, czujnik ciśnienia 110kPa I2C 3,3V

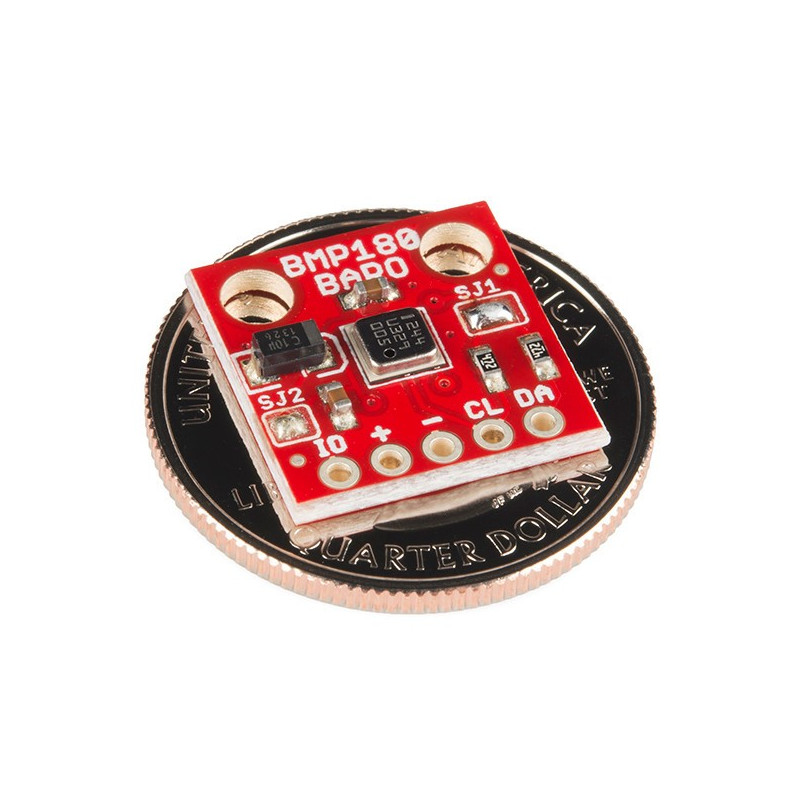

Moduł z cyfrowym barometrem firmy Bosch BMP180. Zakres pomiarowy wynosi od 200 do 1100 hPa z dokonanością 0,02 hPa. Zasilany jest napięciem z zakresu 1,8 - 3,6 V, komunikuje się przez magistralę I2C. Wyprowadzeniami są otwory na złącza goldpin (raster 2,54 mm).



Więcej szczegółów

SPF-02128



Powiadom mnie kiedy będzie dostępny
Dodaj do koszyka

Dodaj do listy życzeń



Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii.

Specyfikacja

  • Napięcie zasilania: 1,8 V - 3,6 V
  • Szeroki zakres pomiarowy: 300 - 1100 hPa
  • Dokładność: 0,02 hPa (w trybie zaawansowanym)
  • Interfejs komunikacyjny: I2C (TWI)
  • Fabrycznie skalibrowany
  • Wbudowany termometr
  • Dwa otwory montażowe o średnicy 3 mm
  • Rozmiar: 16 x 16 mm



Szczegóły w dokumentacji czujnika.



Opis

Moduł z cyfrowym barometrem firmy Bosch umożliwia pomiar ciśnienia w zakresie od 300 do 1100 hPa z dokładnością 0,02 hPa. Układ oparty jest na technologii piozozystancyjnej, co zapewnia wysoką dokładność i stabilność wykonywanych pomiarów.

Czujnik pracuje z napięciami z zakresu 1,8 V do 3,6 V. Można go obsługiwać bezpośrednio przez mikrokontrolery operujące na tych napięciach np. STM32Discovery, Arduino Pro Mini 3,3V lub minikomputer Raspberry Pi. W celu połączenia z układami 5 V np. Arduino Uno, sygnały należy podłączyć poprzez konwerter napięć.



Wyprowadzeniami są otwory do wlutowania złącz goldpin raster 2,54 mm (brak w zestawie - do nabycia osobno). Listwy umożliwiają podłączenie modułu za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.



Produkt kompatybilny z  Arduino i Raspberry Pi

Producent udostępnia przykładowy program dla Arduino wraz ze schematem podłączenia. Projekt dostępny w serwisie GitHub. Opis podłączenia do Raspberry Pi oraz przykładowy kod można znaleźć na blogu PicoBoard.pl.



Podłączenie

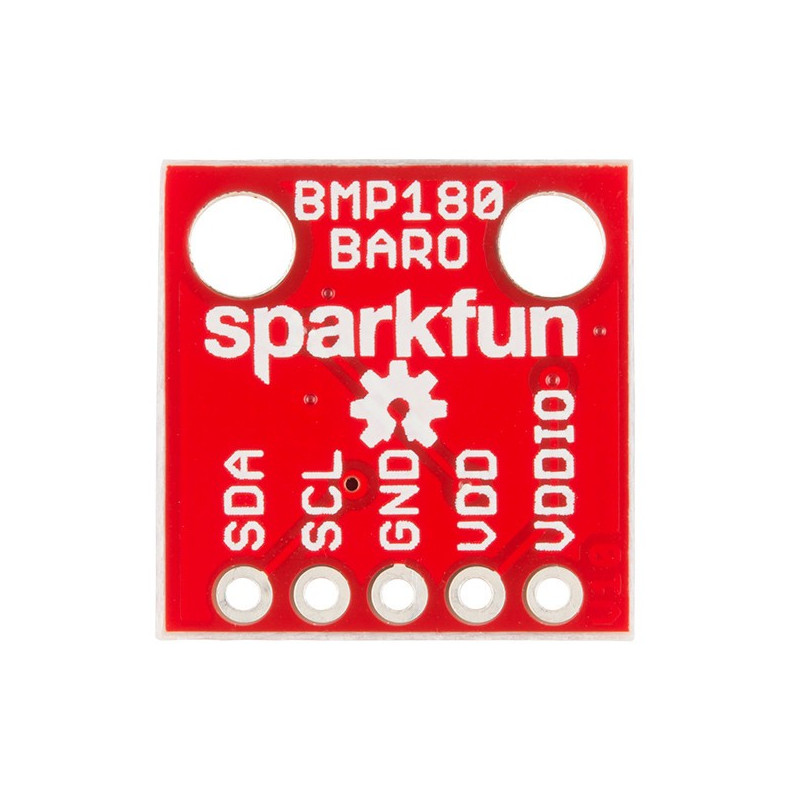

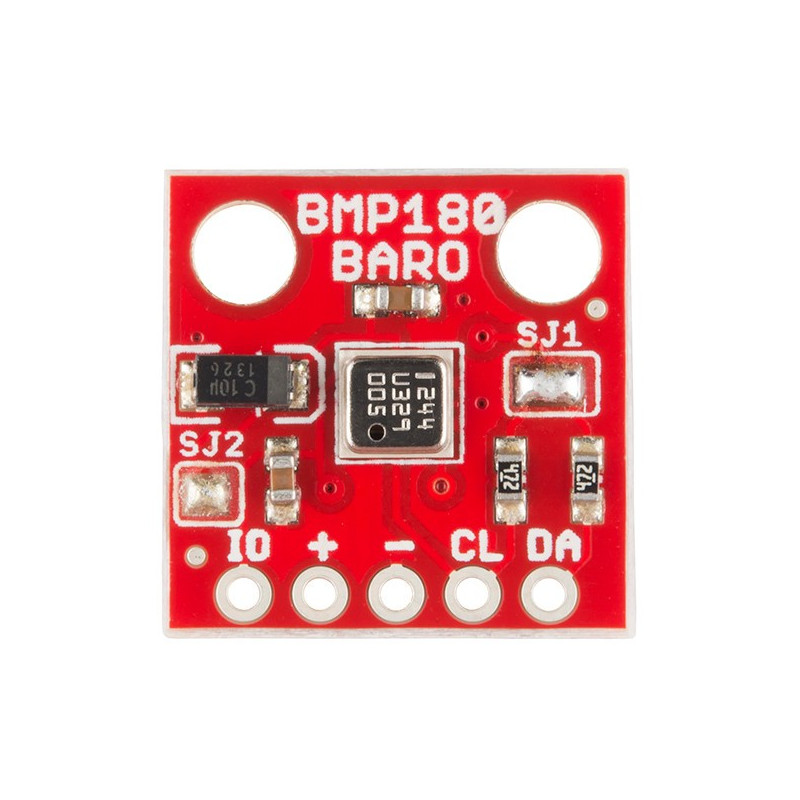

Napięcie zasilana należy podłączyć do pinów oznaczonych symbolami "+" (VDD) oraz "-" (GND - masa). Komunikacja odbywa się poprzez interfejs I2C: linię danych SDA (DA) oraz linię zegarową SCL (CL). Wyprowadzenie VDDIO (IO) można pozostawić niepodłączone - jest używane do współpracy z systemami o napięciu niższym niż 1,8 V.
