Opis produktu: ADXL375 - 3-osiowy akcelerometr High G +-200g - I2C / SPI - STEMMA QT / Qwiic - Adafruit 5374

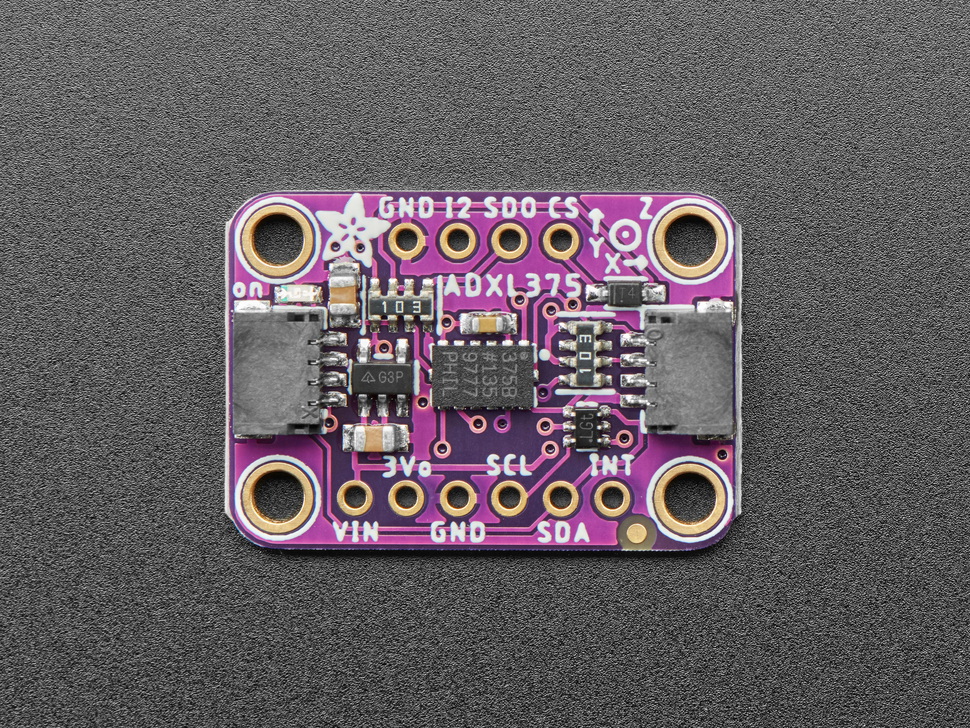

Moduł wyposażony w układ ADXL375 - 3-osiowy akcelerometr High G. Wyprodukowany przez Adafruit pozwala na pomiar przyśpieszeń w trzech osiach (X, Y, Z) w zakresie ± 200 g. Posiada funkcję wybudzania i cechuje się wysoką odpornością na przeciążenia. W celach komunikacyjnych wykorzystuje interfejs I2C o adresie 0x53 lub SPI. Ponadto płytka została wyposażona w złącze STEMMA QT / Qwiic, które stanowi alternatywę do połączeń za pomocą standardowych pól lutowniczych.
Zawartość zestawu
- ADXL375 - 3-osiowy akcelerometr High G +-200g - I2C / SPI - STEMMA QT / Qwiic - Adafruit 5374
- Listwa goldpin 1x10 - raster 2,54 mm
Co to jest akcelerometr?
Czym jest akcelerometr? Do czego służy?
Akcelerometr to czujnik, który pozwala określić przyśpieszenie ciała (w trzech osiach), zamiennie używa się określenia przyśpieszeniomierz. Akcelerometr stanowi przetwornik dokonujący pomiaru przyśpieszenia liniowego, czyli mierzący własny ruch. Zastanawiasz się gdzie używa się akcelerometru? Odpowiedź jest prosta - znajdziesz go nawet w swoim smartfonie. Więcej na temat akcelerometru dowiesz się z artykułu dostępnym na naszym blogu - zapraszamy!
Standard STEMMA QT / QWIIC
Trzyosiowy akcelerometr od Adafruit wyposażono w dwa złącza STEMMA QT / QWIIC, umieszczone na brzegach płytki. Standard ten pozwala na szybkie łączenie z płytkami rozwojowymi i szeroką gamą innych czujników przy użyciu odpowiedniego przewodu, bez konieczności lutowania.
Opis wyprowadzeń
- VIN - pin zasilania 3 V / 5 V
- 3V0 - pin zasilania 3,3 V (poziom logiczny)
- GND - masa układu
- SCL - linia zegara interfejsu I2C
- SDA - linia danych interfejsu i2C
- INT / I2 - pin przerwania
- CS - Chip Select

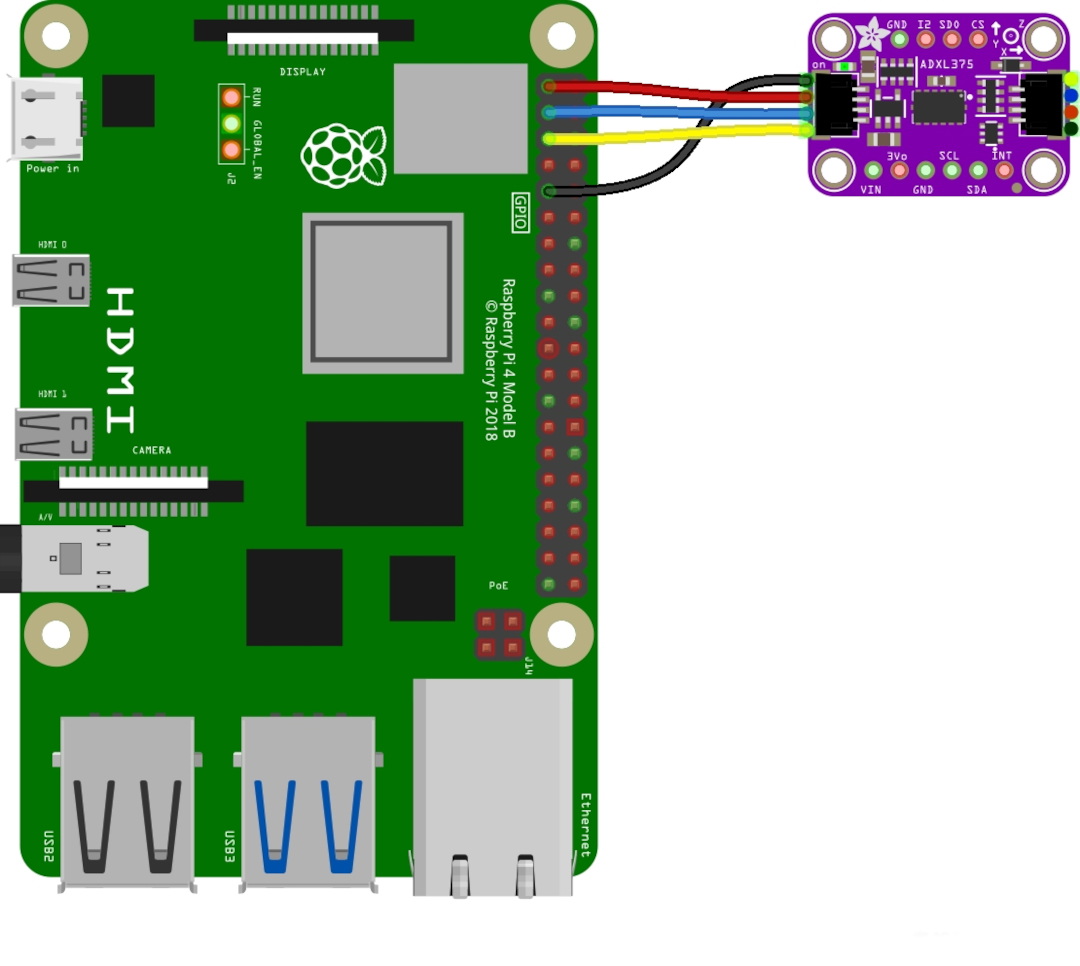

Schemat podłączeń z wykorzystaniem złącza STEMMA QT i płytki Raspberry Pi. Płytkę należy nabyć osobno.

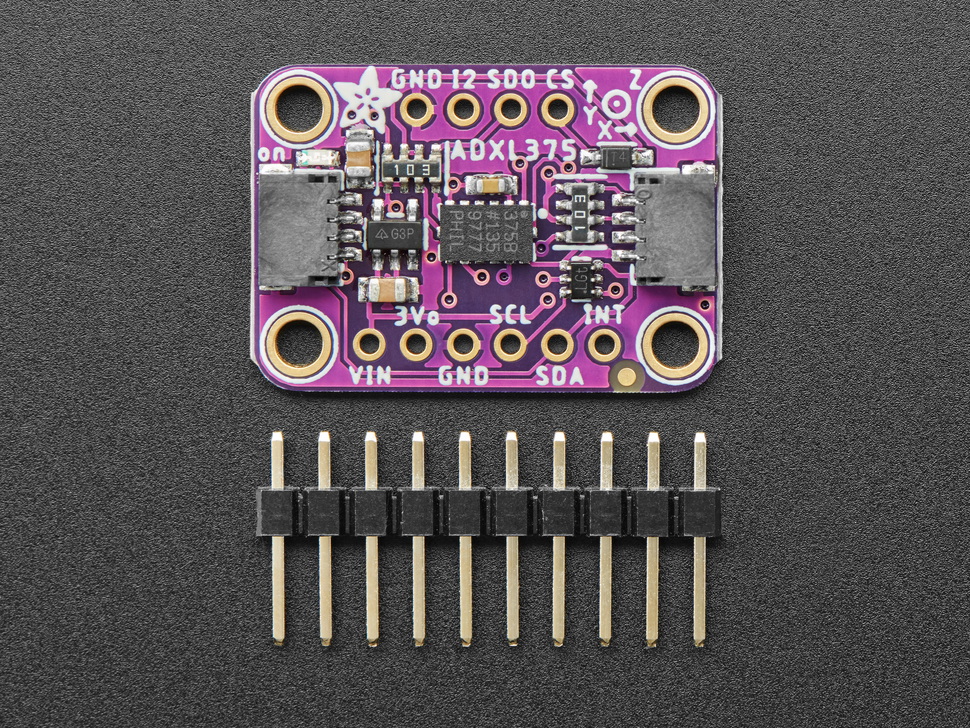

W zestawie także listwa goldpin do samodzielnego wlutowania.
Specyfikacja techniczna modułu
- Typ czujnika: akcelerometr
- Wykrywanie: pomiar przyśpieszenia
- Ilość osi: 3 (X, Y, Z)
- Wbudowany układ: ADXL375
- Wersja: High G
- Zakres pomiarowy akcelerometru: ± 200 g
- Częstotliwość pomiarów: do 1 kHz
- Odporność na wstrząsy: 10000 g
- Rozdzielczość pomiaru: 16-bitów
- Napięcie zasilania: 3,3 V / 5 V
- Interfejs komunikacyjny: I2C / SPI
- Adres interfejsu I2C; 0x53
- Środowisko programistyczne: Arduino, CircuitPython
- Złącza: STEMMA QT / Qwiic / pola lutownicze
- Wymiary płytki: 25,6 x 17,7 x 4,6 mm
- Masa: 1 g
