Opis produktu: Wyświetlacz TFT IPS - z zaokrąglonymi rogami - 1,47'' 320 x 172 px - do Raspberry Pi i Arduino - Adafruit 5393
Kolorowy wyświetlacz TFT IPS o przekątnej 1,47'' i rozdzielczości 320 x 172 px. Moduł wyprodukowany przez firmę Adafruit. Na tle innych wyświetlaczy wyróżniają go zaokrąglone boki, przez co może być wykorzystywany w nietypowych projektach. Wyposażony został w najpopularniejszy sterownik ekranów TFT - ST7789, do którego dostępnych jest wiele darmowych bibliotek. Wyświetlacz wykorzystuje 4-przewodowy interfejs SPI oraz posiada własny bufor ramki z możliwością adresowania pikseli, dzięki czemu może być używany z szeroką gamą mikrokontrolerów. Zasilany jest napięciem 3,3 V lub 5 V.

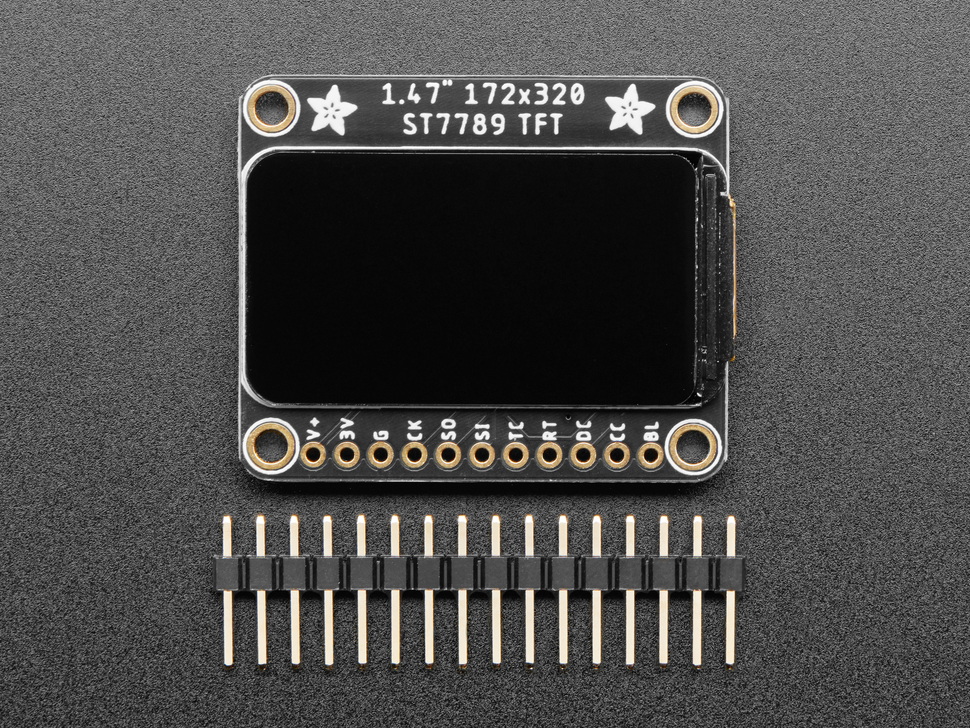

Wyświetlacz TFT IPS - z zaokrąglonymi rogami - 1,47'' 320 x 172 px - do Raspberry Pi i Arduino - Adafruit 5393.
Cechy szczególne wyświetlacza
- Wyposażony w sterownik ST7789
- Posiada zaokrąglone boki
- Posiada gniazdo na kartę pamięci microSD sformatowanej w systemie FAT16 / FAT32 (kartę można nabyć osobno)
- W zestawie listwa goldpin o rastrze 2,54 mm
- Wyposażony w 18-pinowe złącze FPC „EYE SPI” ze złączem flip-top, dzięki któremu można wykorzystać 18-pinową taśmę FPC o rastrze 0,5 mm, aby połączyć się ze wszystkimi pinami GPIO w celu pominięcia lutowania
- Wyświetlacz został zaprojektowany w celu realizacji projektów typu smartwatch. Producent zaleca zastosowanie dodatkowego mocowania między ekranem a płytką (np. nakładki, kleju lub taśmy), ponieważ w trakcie energicznego użytkowania oba elementy mogą się rozłączyć.
Produktu kompatybilny z Arduino i Raspberry Pi!
Na stronie producenta dostępne są darmowe biblioteki i przykładowe kody programu dla poszczególnych języków programowania: Arduino IDE oraz Python / CircuitPython
Opis wyprowadzeń FPC EYE SPI
- VIN (zasilanie od 3 V do 5 V DC)
- Podświetlenie (opcjonalne wejście logiczne PWM od 3 V do 5 V)
- Masa układu GND
- Linia zegara interfejsu SPI (wejście logiczne od 3 V do 5 V)
- Linia SPI MOSI interfejsu SPI
- Linia SPI MISO interfejsu SPI
- Wybór Data / Command (dane / polecenia TFT)
- Pin RESET TFT
- Wybór układu TFT SPI
- Wybór układu karty SD SPI
- Pin nieużywany
- Pin nieużywany
- Pin nieużywany
- Pin nieużywany
- Pin nieużywany
- Pin nieużywany
- Pin nieużywany
- Pin nieużywany

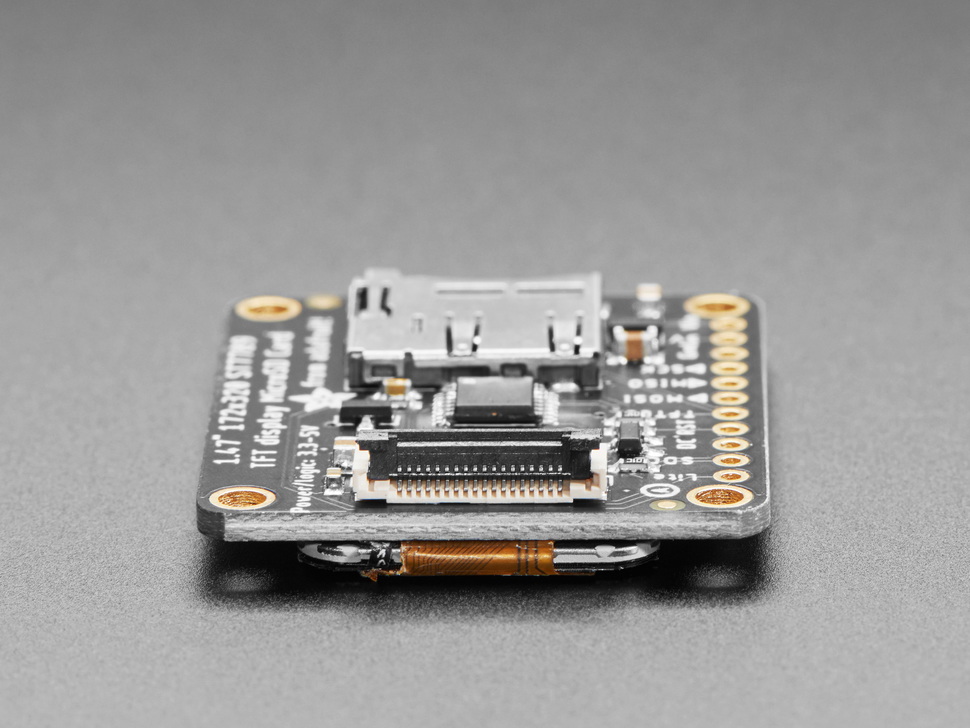

Płytka posiada 18-pinowe złącze FPC „EYE SPI".

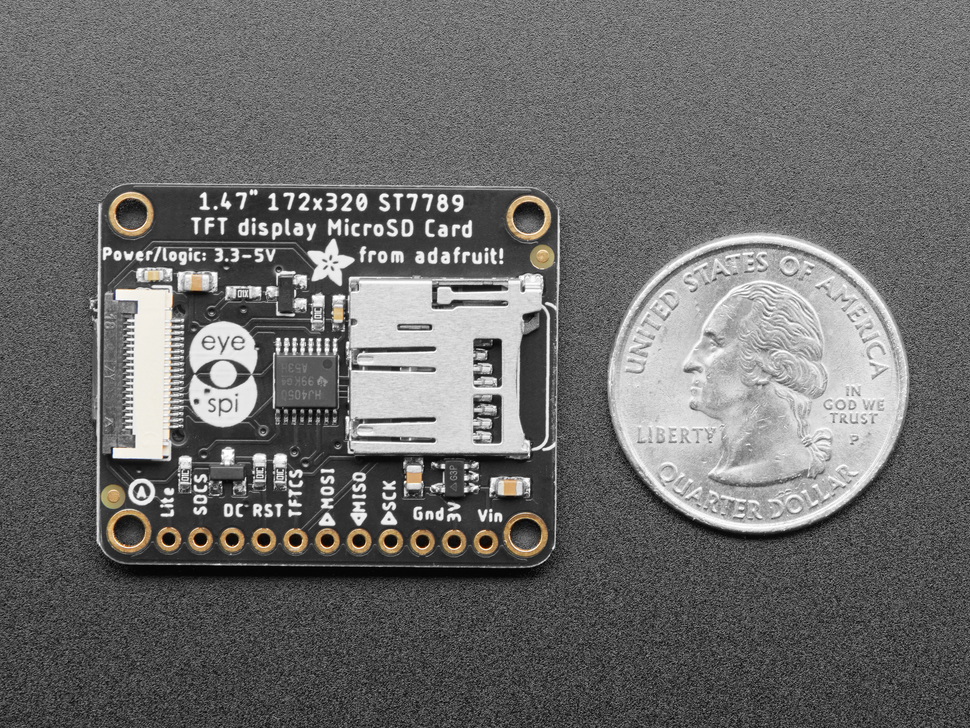

W tylnej części płytki znajduje się złącze na kartę pamięci.
Specyfikacja techniczna wyświetlacza
- Rodzaj: wyświetlacz LCD TFT
- Przekątna ekranu: 1,47''
- Rozdzielczość: 172 x 320 px
- Sterownik: ST7789
- Interfejs komunikacyjny: 4-pinowy SPI
- Wbudowane gniazdo na kartę pamięci microSD
- Złącza: piny męskie 1x11 raster 2,54 mm ułatwiające prototypowanie
- Kształt: prostokąt z zaokrąglonymi bokami
- Ilość otworów montażowych: 4
- Średnica otworów montażowych: 2,5 mm
- Wymiary ekranu: 34 x 19,4 mm
- Wymiary całkowite modułu: 37,3 x 30,5 x 5,1 mm
- Masa: 6,7 g
