Opis produktu: AMG8833 Grid-EYE - czujnik temperatury IR Qwiic / STEMMA QT - Adafruit 3538
Cyfrowy czujnik temperatury w postaci kamery termowizyjnej IR wyprodukowany przez Adafruit. Jest kompatybilny m.in. z Arduino i innymi płytkami pochodnymi. Wyposażony w układ AMG8833, wykrywa obiekty za pomocą technologii podczerwieni z tablicą termoparową w układzie 8 x 8. Na płytce umieszczono złącza Qwiic / STEMMA QT. Zakres pomiarowy temperatury wynosi od 0°C do 80°C. Czujnik wykrywa obecność człowieka z odległości maksymalnej równej 7 m. Maksymalna częstotliwość odświeżania wynosi 10 Hz, co sprawia, że czujnik może być wykorzystywany do tworzenia indywidualnych projektów wykrywających ludzi czy mini kamer termowizyjnych. Zasilany napięciem od 3 V do 5 V.
Produkt kompatybilny z Arduino
Producent udostępnia szczegółowy przewodnik użytkownika oraz bibliotekę do środowiska Arduino IDE.

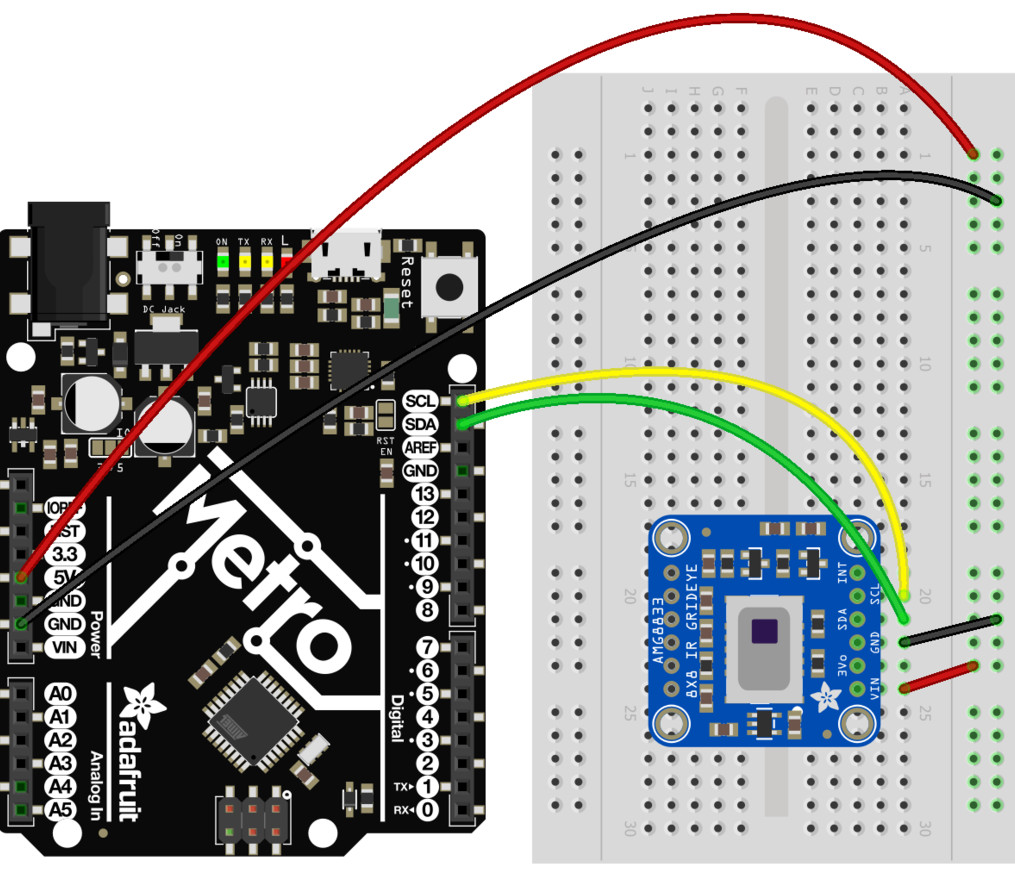

Schemat połączenia czujnika temperatury w postaci kamery termowizyjnej od Adafruit. Przedmiotem sprzedaży nie jest płytka Metro i płytka stykowa, można je kupić osobno w naszym sklepie.
Podłączenie czujnika
Na zdjęciu obok przedstawiono przykładowy schemat podłączenia czujnika z płytką Metro, zgodną z Arduino, oraz płytki stykowej i przewodów połączeniowych. Alternatywnie, czujnik może być podłączony bezpośrednio za pomocą zawartych w zestawie złącz goldpin. Moduł wyposażony został także w dwa złącza Qwiic / STEMMA QT do prostszego podłączenia.
- VIN - pin zasilania, napięcie od 3 V do 5 V.
- GND - pin masy układu.
- SCL - pin linii zegara magistrali I2C.
- SDA - pin linii danych magistrali I2C.
Specyfikacja techniczna czujnika temperatury od Adafruit
- Technologia pomiaru: IR
- Układ: AMG8833
- Tablica termoparowa: 8 x 8
- Indywidualne odczyty: 64 px
- Zakres temperatur: od 0°C do 80°C
- Dokładność pomiaru: ± 2,5°C
- Odległość wykrywania człowieka: około 7 m
- Maksymalna częstotliwość odświeżania: 10 Hz
- Interfejs komunikacyjny: I2C
- Dwa złącza Qwiic / STEMMA QT
- Adres interfejsu komunikacyjnego:
- domyślny: 0x69
- możliwy do zmiany po przylutowaniu zworki: 0x68
- Parametry zasilania: od 3 V do 5 V
- Wymiary: 25,8 x 25,5 x 6,0 mm
- Masa: 2,9 g

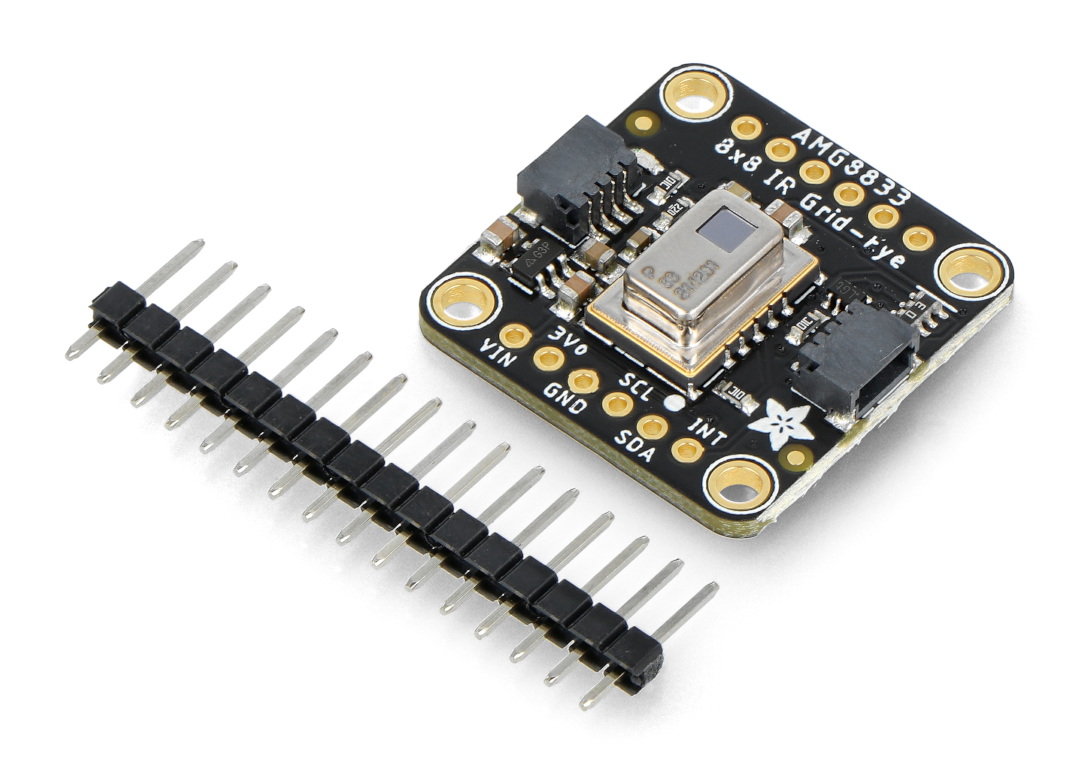

Zawartość zestawu
- Czujnik temperatury od Adafruit
- Złącza goldpin - raster 2,54 mm
Do zestawu dołączono także listwę goldpin raster 2,54 mm, którą należy przylutować do modułu czujnika.
