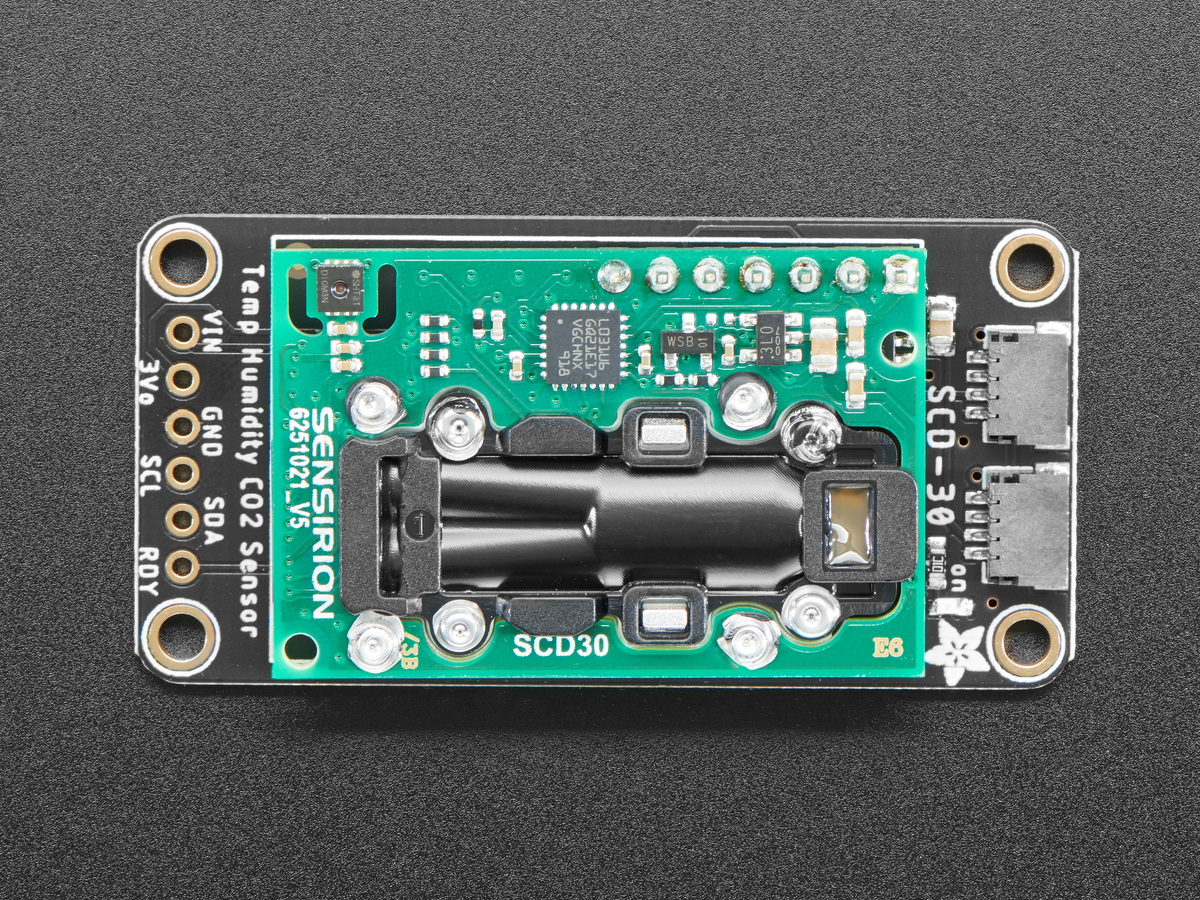

Opis produktu: SCD-30 - czujnik temperatury, wilgotności i dwutlenku węgla - I2C - STEMMA QT / Qwiic - Adafruit 4867
Precyzyjny czujnik do pomiaru temperatury, wilgotności i stężenia dwutlenku węgla od Adafruit. Zakres pomiarowy wynosi od 400 ppm do 10000 ppm, z dokładnością pomiaru ± 30 ppm + 3%. Moduł posiada złącza STEMMA QT / Qwiic, które usprawniają podłączenie czujnika z modułem głównym, np. z płytką Arduino lub Metro. Zasilany jest napięciem od 3,3 V do 5 V. Wykorzystuje interfejs komunikacyjny I2C, z adresem 0x61. Czujnik jest w pełni skalibrowany i zlinearyzowany, a wykrywanie dwukanałowe pozwala na uzyskanie pomiaru charakteryzującego się wysoką precyzją i stabilnością.
Produkt kompatybilny z Arduino
Na stornie producenta dostępny jest przewodnik użytkownika oraz przykładowy kod programu i bibliotekę do środowiska Arduino IDE.
Opis wyprowadzeń modułu
| Pin | Opis |
|---|---|
| VIN | Pin zasilania, napięcie od 3,3 V do 5 V. |
| 3Vo | Pin zasilania, napięcie 3,3 V. |
| GND | Pin masy układu. |
| SCL | Pin linii zegara magistrali I2C. |
| SDA | Pin linii danych magistrali I2C. |
| RDY | Pin Data Ready. |
Schemat podłączenie czujnika z płytką Metro za pomocą złącza STEMMA QT / Qwiic.
Podłączenie czujnika
Podłączenie czujnika odbywa się za pomocą złącz goldpin (zawartych w zestawie) lub złącz STEMMA QT / Qwiic. Przykładowe podłączenia są zaprezentowane z wykorzystaniem płytki Metro, będącej odpowiednikiem Arduino.
Specyfikacja techniczna czujnika od Adafruit
- Układ: SCD-30 i SHT31-D
- Technologia czujnika: NDIR
- Zakres pomiarowy: od 400 ppm do 10000 ppm
- Precyzja pomiaru: ± 30 ppm + 3%
- Pobór prądu: 19 mA
- Interfejs komunikacyjny: I2C
- Adres interfejsu komunikacyjnego: 0x61
- Wykrywanie dwukanałowe
- W pełni skalibrowany i zlinearyzowany
- Złącza: STEMMA QT / Qwiic
- Kompatybilny z Arduino
- Wymiary: 51 x 25,4 x 8,8 mm
Moduł czujnika od Adafruit jest w pełni skalibrowany i zlinearyzowany.
Technologia zawarta w czujniku SCD-30
Czujnik pomiarowy SCD-30 użyty w module Adafruit 4867 powstał w oparciu o technologię CMOSens, która umożliwia wykrywanie światła podczerwonego w celu pomiaru stężenia dwutlenku węgla w powietrzu z najwyższą dokładnością w przystępnej cenie. Wraz z technologią pomiaru NDIR do wykrywania dwutlenku węgla dostarczany jest najlepszy w swojej klasie czujnik wilgotności i temperatury od Sensirion, który jest zawarty w module czujnika SCD-30. Pomiar jest wykonywany za pomocą specjalnie opracowanych algorytmów Sensirion i polega na modelowaniu i kompensacji zewnętrznych źródeł ciepła bez konieczności stosowania żadnych dodatkowych komponentów. Bardzo mała wysokość modułu umożliwia łatwą integrację z różnymi aplikacjami fizycznymi.
Wpływ dwutlenku węgla na jakość powietrza
Stężenie dwutlenku węgla w powietrzu jest kluczowym wskaźnikiem jakości powietrza w pomieszczeniach zamkniętych. Dzięki nowo opracowanym standardom dotyczącym efektywności energetycznej i lepszej izolacji budynki mieszkalne stają się coraz bardziej energooszczędne, choć istnieje problem polegający na możliwości znacznego pogorszenia się jakości powietrza. Z tego względu pomocne jest zainstalowanie aktywnej wentylacji wyzwalanej czujnikiem dwutlenku węgla, umożliwiającej utrzymanie komfortowego i bezpiecznego dla zdrowia środowiska wewnętrznego. Czujniki Sensirion Adafruit 4867 oferują dokładne i stabilne monitorowanie dwutlenku węgla w powietrzu, a także temperatury i wilgotności. Dzięki temu nasi klienci mogą opracowywać nowe rozwiązania, które zwiększają efektywność energetyczną i jednocześnie wspierają dobre samopoczucie wszystkich. Ten czujnik pomiarowy jest kompatybilny z Raspberry Pi. Czujniki temperatury i innych parametrów producenta Adafruit to doskonały wybór.
