Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |

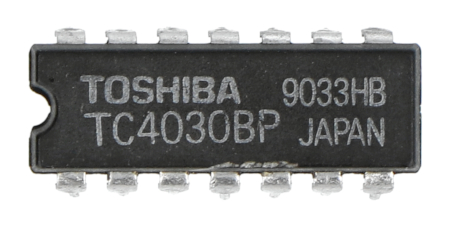

Opis produktu: Układ logiczny TC4030BP - 4 x XOR - 5 szt.
Układ logiczny z czterema bramkami XOR w obudowie DIP14. Przeznaczony do montażu przewlekanego THT. Napięcie pracy układu wynosi od 3 V do 18 V. Produkt sprzedawany w zestawie po 5 sztuk.
Specyfikacja układu TC4030BP
- Napięcie pracy: od 3 V do 18 V
- 4 x bramka XOR
- Liczba wejść: 2
- Typ obudowy: DIP14
- Sposób montażu: przewlekany THT
|
Produkt sprzedawany w zestawie po 5 sztuk. |
Jak działa bramka XOR?
Układ scalony CD4030BE zawiera w swojej strukturze tranzystory MOSFET połączone w cztery niezależne względem siebie bramki logiczne realizujące funkcję alternatywy rozłącznej (XOR lub EX-OR). Każda z czterech bramek ma po dwa wejście i jedno wyjście. Zasada działania bramki logicznej XOR polega na tym, że jeśli na jej oba wejścia podamy dwa różne stany logiczne, wówczas na jej wyjściu uzyskamy stan wysoki. Natomiast jeśli na oba wejścia bramki podamy dwa takie same stany logiczne, wówczas na jej wyjściu uzyskamy stan niski. Układ CD4030BE może także współpracować z innymi układami scalonymi rodziny CD40XY.
Zastosowania układu scalonego CD4030BE
Układ scalony CD4030BE może być zastosowany w licznych aplikacjach elektronicznych, np. w prostych obwodach realizujących dodawanie i przenoszenie liczb dwu- i trzy-bitowych (odpowiednio półsumator i pełny sumator). Za pomocą bramek XOR zawartych w obudowie układu CD4030BE możemy także określić parzystość liczby binarnej, tj. czy ilość bitów o wartości ,,1” w liczbie binarnej jest parzysta czy nieparzysta. Wówczas bit parzystości jest wynikiem funkcji XOR, gdzie wartość ,,0” oznacza parzystą, a wartość ,,1” - nieparzystą liczbę bitów o wartości ,,1” w badanej liczbie. Taka funkcjonalność pozwala na szybkie sprawdzanie obecności błędów w transmisji danych.
