Opis

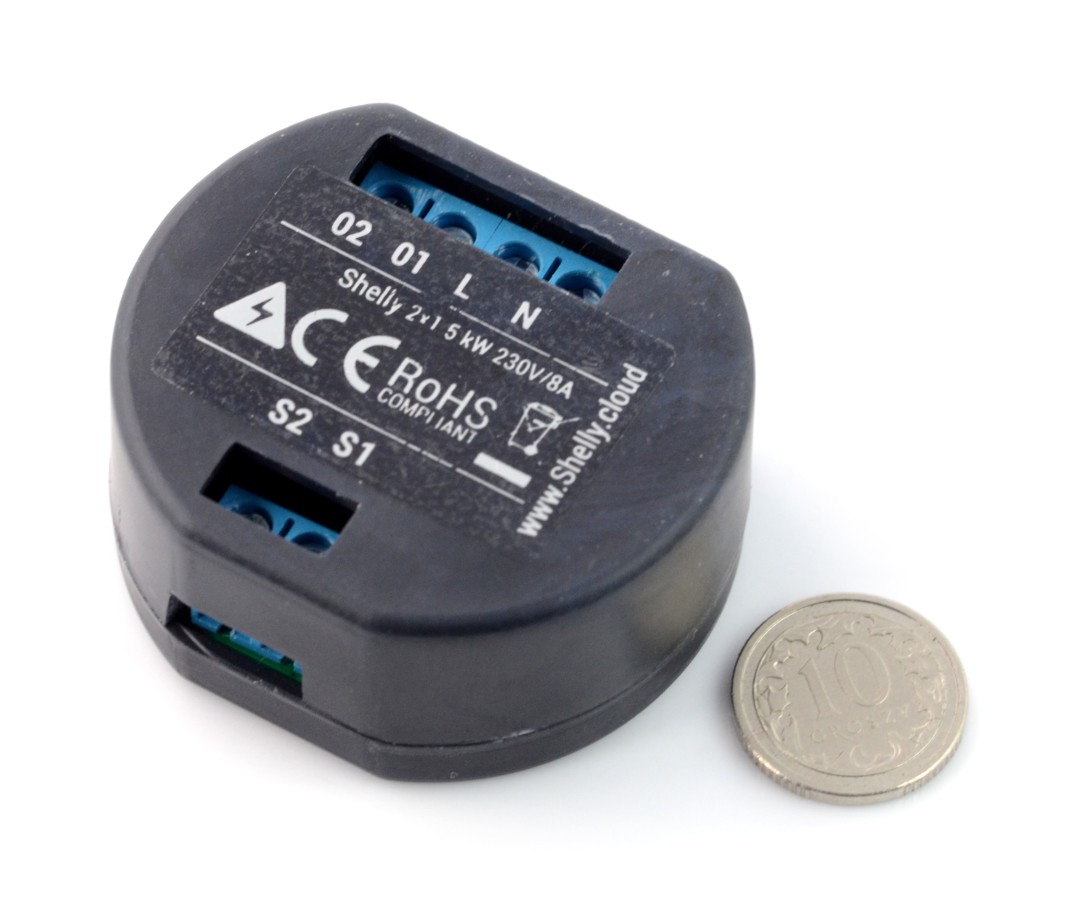

Gotowy moduł umożliwiający sterowanie dwoma urządzeniami domowymi 230 V o mocy do 1 kW poprzez sieć WiFi z wykorzystaniem aplikacji na smartfona z dowolnego miejsca na świecie. W celu korzystania z Shelly2, wystarczy skonfigurować moduł poprzez przeglądarkę internetową. Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w puszcze elektrycznej. Posiada także możliwość pomiaru zużycia energii elektrycznej. Moduł może również działać jako sterownik rolet.
Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w puszcze elektrycznej.
Schemat podłączenia
Przed podłączeniem należy odłączyć napięcie w zasilanym obwodzie. Sterownik należy zamontować w miejscu zabezpieczonym przed warunkami zewnętrznymi, chronionym przed dostępem osób trzecich.
Schemat podłączenia
Moduł posiada sześć wprowadzeń w postaci złącz śrubowych, do których można podłączyć przewody przy pomocy wkrętaka:
- N - zasilanie, przewód neutralny - masa.
- S1 - możliwość podłączenia zewnętrznego przełącznika dla wyjścia O1, drugą linię przełącznika należy podłączyć do linii fazowej, oznaczonej symbole L
- S2 - możliwość podłączenia zewnętrznego przełącznika dla wyjścia O2, drugą linię przełącznika należy podłączyć do linii fazowej, oznaczonej symbole L
- O1 - pierwsze wyjście napięciowe przekaźnika.
- L - zasilanie 230 V biegun dodatni.
- O2 - drugie wyjście napięciowe przekaźnika.
Konfiguracja
W celu konfiguracji należy połączyć się z siecią bezprzewodową urządzenia o nazwie "shellyswitch-xxxxxx" gdzie "xxxxxx" to numer seryjny urządzenia, następnie korzystając ze sklepu Android Play lub AppStore należy pobrać aplikację Shelly. W celu wstępnego skonfigurowania urządzenia należy kliknąć w domyślną nazwę urządzenia.
Konfigurację można wykonać również przez stronę internetową w tym celu należy połączyć się z siecią bezprzewodową urządzenia następnie wystarczy uruchomić przeglądarkę internetową i podać adres IP urządzenia: http://192.168.33.1 Ukaże się strona konfiguracyjna, na której należy wybrać domową sieć WiFi oraz podać hasło dostępu.
Specyfikacja
- Napięcie zasilania: od 100 V do 230 V AC (sieciowe)
- Pobór energii: poniżej 1 W
- Ilość wyjść: 2
- Typ wyjść sterujących: przekaźnikowe
- Pobór prądu obciążenia: do 8 A na wyjście
- Moc obciążania: do 1800 W na wyjście
- Ilość wejść: 2
- Typ wejścia: logiczne, zwierane do linii L napięcia zasilania sieciowego
- Pomiar zużycia energii elektrycznej
- Standard komunikacji: WiFi 802.11 b/g/n
- Tryb pracy
- połączenie bezpośrednie (jako Access Point),
- połączenie WiFi poprzez standardowy router,
- połączenie z dostępem z dowolnego miejsca na świecie poprzez sieć Internet
- Kompatybilne urządzenia: iPhone, iPad, iPad Mini, Android, komputery i urządzenia mobilne z obsługą HTML5
- Wymiary modułu: 43 x 38 x 20 mm
