Opis produktu: Metro 328 - bez złącz - zgodny z Arduino
Metro 328 jest w pełni zgodny z popularnym modułem Arduino Uno. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy Adafruit. Płytka nie posiada wlutowanych złącz, można je wlutować samodzielnie.
Na pokładzie znajduje się mikrokontroler Atmega328 z rozkładem wyprowadzeń zgodnym z Arduino Uno. Zmianami, które można zauważyć podczas korzystania z modułu są:
- Konektor microUSB - duże złącze USB B zostało zastąpione małym wygodnym gniazdem microUSB
- Kolor płytki został zamieniony z niebieskiego na czarny
- Napięcie zasilania ze złącza DC wynosi od 7 do 9 V
- Brak wlutowanych złącz I/O oraz gniazda zasilającego DC
W celu uruchomienia Metro 328, należy połączyć układ z komputerem za pomocą przewodu microUSB. Następnie w środowisku Arduino IDE wybrać płytkę Arduino Uno.

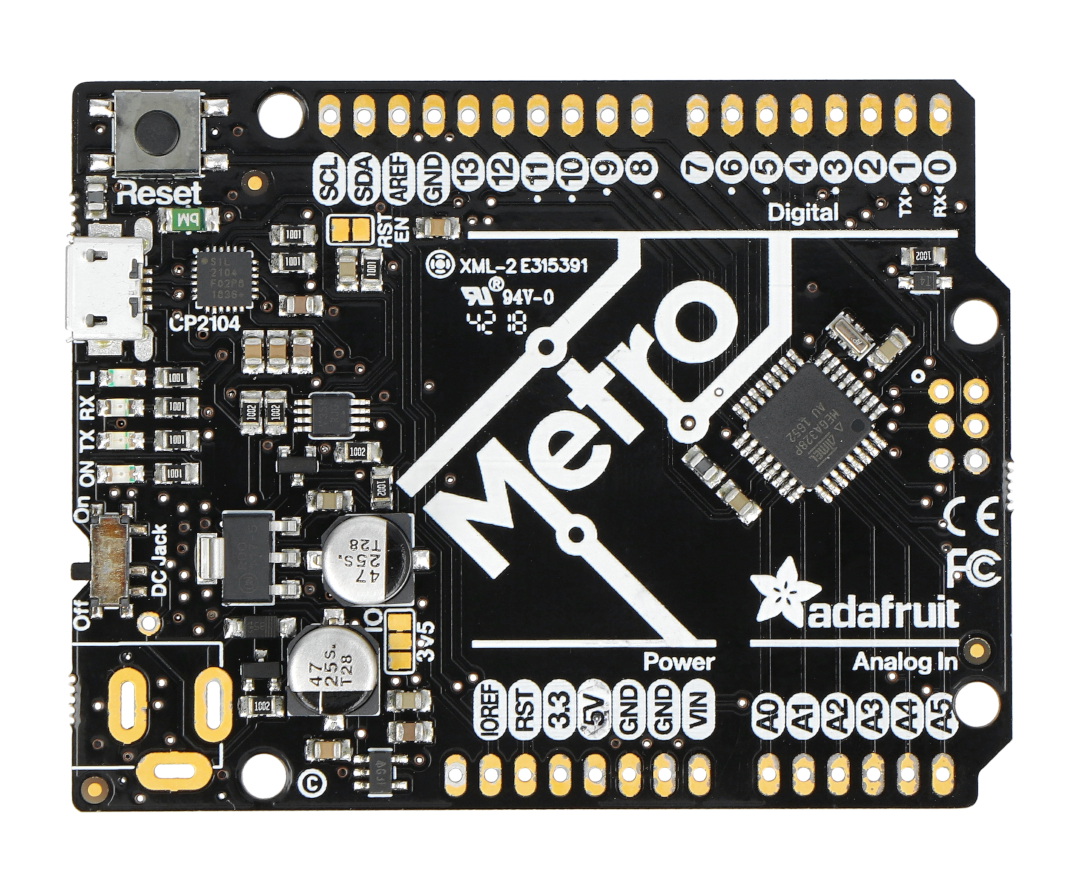

Metro 328 - bez złącz - zgodny z Arduino - Adafruit 2466.
Zasilanie
Moduł można zasilać poprzez przewód microUSB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
Programowanie
Tworzenie i instalację oprogramowania umożliwia darmowe środowisko dostarczane przez producenta. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód microUSB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR.
Specyfikacja Metro 328 - Adafruit 2466
- Napięcie zasilania: od 7 V do 9 V
- Programowany poprzez USB
- W pełni kompatybilny z Arduino Uno Rev3
- Całość wykonana w technologii SMD
- Mikrokontroler: ATmega328
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 2 kB
- Pamięć Flash: 32 kB
- Pamięć EEPROM: 1 kB
- Porty I/O: 19
- Wyjścia PWM: 6
- Ilość wejść analogowych: 6 (kanały przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Konektor: złącze microUSB (przewód do nabycia osobno)
- Brak wlutowanych złącz - do samodzielnego lutowania (złącza w zestawie)
- Wymiary: 53 x 68,5 mm
- Masa: ok. 16,5 g

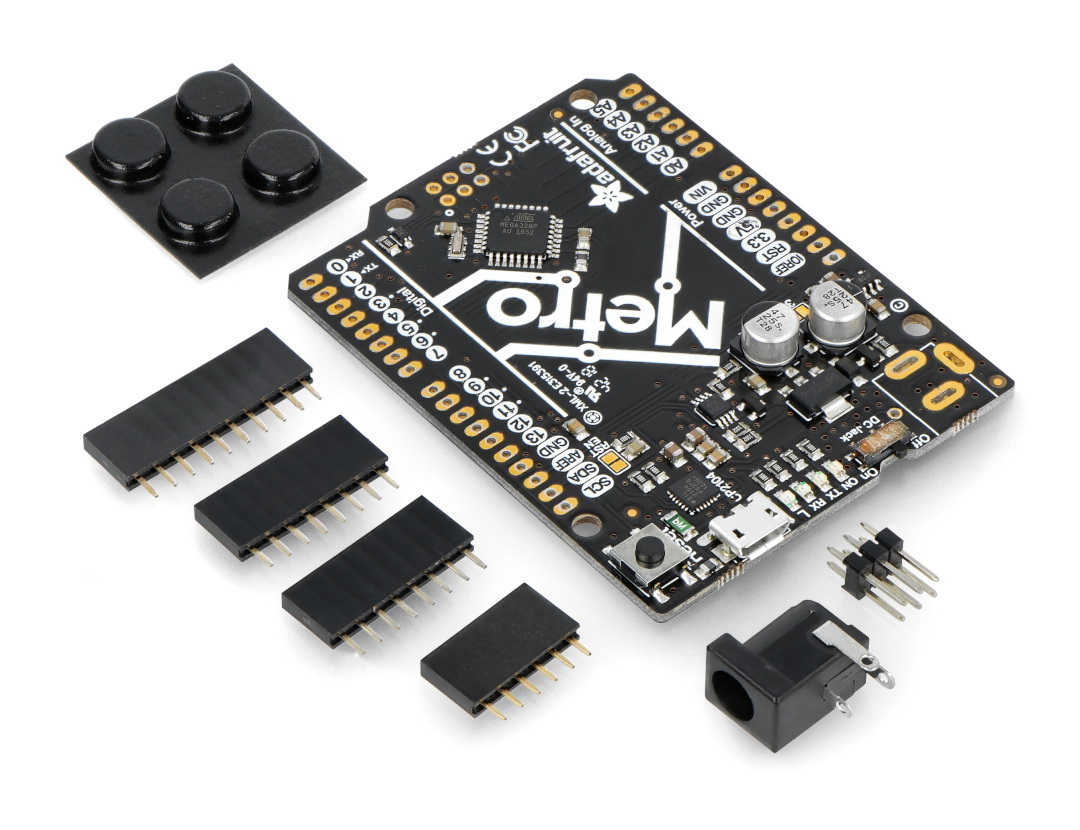

Metro 328 - bez złącz - zgodny z Arduino - Adafruit 2466.
Metro 328 - bez złączy - zgodny z Arduino - Adafruit 2466
Komputer Adafruit Metro 328 został wyposażony w mikrokontroler ATmega328 i jest w pełni kompatybilny z Arduino. Płytkę można wygodnie programować za pomocą złącza microUSB (służy również do wymiany danych). Model Metro 328 posiada wgrany bootloader Optiboot umożliwiający współpracę z płytkami Arduino.
Moduł Adafruit może być zasilany przez trzy różne źródła - akumulator, baterie lub sieciowo przy użyciu kompatybilnego zasilacza (napięcie zasilania: 7 V - 9 V). Za pomocą złącza ISCP istnieje możliwość współpracy z programatorem AVR.
Adafruit Metro 328 - dobra alternatywa względem Arduino Uno
Metro 328 - bez złączy - zgodny z Arduino - Adafruit 2466 może być programowany poprzez środowisko dostarczone przez producenta lub przekształcone środowisko Arduino IDE. Ponadto rozkład pinów jest całkowicie zgodny z płytką Arduino Uno.
Na uwagę zasługuje wbudowany konektor microUSB, który daje wiele możliwości szybkiej wymiany danych i nie tylko. W tej wersji nie ma wlutowanych złączy wejść i wyjść i gniazda zasilającego DC. Płytka może być jednak przerabiana i dostosowywana we własnym zakresie.
