Opis produktu: Pololu U3V12F12 - przetwornica step-up 12 V 1,4 A
Regulator podwyższający napięcie z zakresu od 2,5 do 12 V do stałej wartości 12 V. Sprawność przetwornicy wynosi 80 - 90 % w zależności od podanego napięcia wejściowego. W naszej ofercie również moduły z tej serii z napięciem wyjściowym 5 V, 9 V oraz 12 V. Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń 2,54 mm - popularne złącza goldpin, pozwalają na montaż modułu w płytce stykowej lub podłączenie za pomocą przewodów.
Wyprowadzenia przetwornicy U3V12F12
Moduł posiada trzy wyprowadzenia:
- VIN - napięcie wejściowe z zakresu 2,5 V do 12 V, należy zwrócić uwagę na krótkie impulsy napięciowe mogące uszkodzić układ
- GND - potencjał masy
- VOUT- napięcie wyjściowe

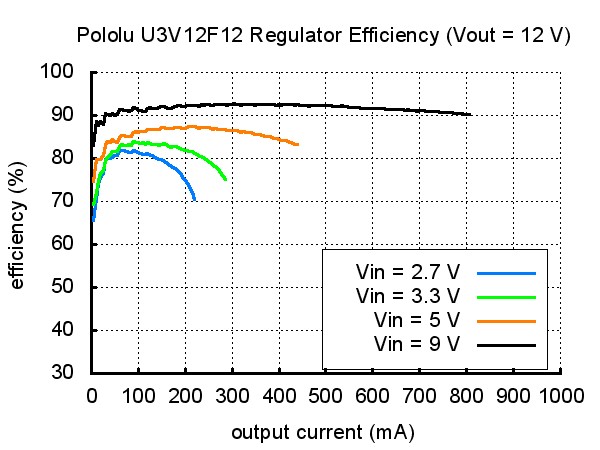

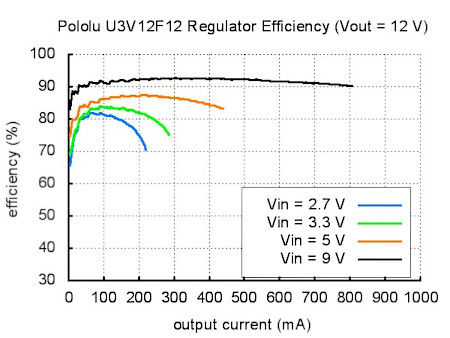

Sprawność układu i prąd wyjściowy przy napięciu wyjściowym 12 V.
Sprawność układu
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowe (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Sprawność tego układu impulsowego wynosi około 80% - 90%. Prąd wyjściowy zależny od napięcia wejściowego. Szczegóły dostępne są na wykresie.
Niebezpieczne impulsy napięciowe
Podczas podłączania zasilania do modułu, mogą pojawić się niebezpieczne, krótkie impulsy eklektyczne o dużej amplitudzie (tzw. szpilki) mogące trwale uszkodzić układ. Z testów firmy Pololu wynika, że dla napięcia powyżej 10 V szpilki mogą mieć amplitudę o wartości przekraczającej 20 V. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF jak najbliżej pinów zasilających przetwornicę.
Specyfikacja przetwornicy Pololu U3V12F12
- Napięcie wejściowe: 2,5 V do 12 V
- Napięcie wyjściowe: 12 V
- Prąd wejściowy maksymalny: 1,4 A
- Prąd wyjściowy: zależny od napięcia wejściowego - patrz wykres
- Sprawność na poziomie 80 - 90 %
- Zintegrowany układ wyłączający przetwornice przy zbyt wysokiej temperaturze pracy
- Wymiary: 13 x 8 x 3 mm
- Masa (bez złącz): 2 g
Przetwornica step-up - najprostszy sposób na podwyższenie napięcia stałego
W przypadku obwodów elektrycznych prądu przemiennego, do zmiany poziomów napięć (w tym w celu podwyższania napięcia), wystarczy użyć transformatora. Natomiast podwyższenie napięcia w obwodach prądu stałego, jest nieco bardziej złożonym procesem i wymaga zaangażowania elementów półprzewodnikowych. Przetwornica Pololu 2117 wykorzystuje zaledwie kilka elementów pasywnych RLC oraz specjalizowany układ scalony ISL85410 bazujący na tranzystorach N-MOSFET, który zapewnia stabilne napięcie na wyjściu przetwornicy. Taką przetwornicę można wykorzystać m.in. do zbudowania urządzeń bezprzewodowych wymagających rozbudowanego systemu zasilania.
U3V12F12 - przetwornica step-up 12 V 1,4 A - Pololu 2117
Przetwornica napięcia stałego typu step-up działa na zasadzie podwyższania napięcia wejściowego na wyjściu przetwornicy. Konstrukcja przetwornicy jest zbliżona do sieciowych zasilaczy impulsowych napięcia stałego. Sprawność przetwornicy wynosi między 80% a 90%. Wydajność prądowa przetwornicy zależy od napięcia wejściowego, napięcia wyjściowego oraz sprawności przetwornicy. Maksymalny pobór prądu wejściowego wynosi 1,4A. Prezentowany model przetwornicy umożliwia uzyskanie na wyjściu napięcia o wartości 12V. W ofercie posiadamy także inne warianty tej przetwornicy, zróżnicowane pod względem poziomu napięcia wyjściowego, tj. 5V i 9V. Minimalne napięcie, jakie trzeba podać na wejście, aby uruchomić przetwornicę, wynosi 2,5V. Wbudowane zabezpieczenie termiczne zapobiega uszkodzeniu przetwornicy wskutek przegrzania.
