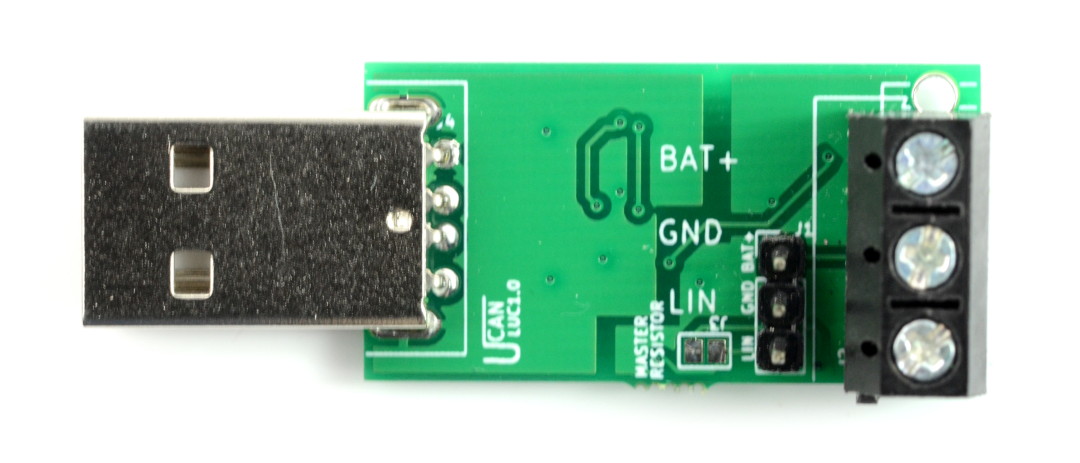

Opis produktu: LUC konwerter USB - magistrala LIN
Moduł oparty na układzie STM32F0 pozwalający połączyć komputer lub mikrokontroler do magistrali LIN 2.1. Komunikuje się poprzez wtyk USB oraz interfejs szeregowy UART- RX, TX. Układ pracuje z napięciem 5 V. W systemie Windows / Linux jest widoczny jako wirtualny port COM.
Wyprowadzenia konwertera
W tabeli znajduje się opis wyprowadzeń modułu.
| Pin | Opis |
|---|---|
| BAT+ | Zasilanie 5 V. |
| GND | Masa układu. |
| TX | Linia komunikacyjna odbiornika interfejsu szeregowego. |
Układ posiada złącza śrubowe oraz wyprowadzenia na złącza goldpin raster 2,54 mm.
Specyfikacja konwertera USB
- Wsparcie dla LIN w wersji 2.1
- Tryb monitora: do odbioru wszystkich ramek i wysyłania pojedynczych
- Tryb master: z maksymalnie 15 miejscami dla ramek
- Prędkość transmisji: 19200 b/s
- Izolacja optyczna dla LIN
- Do sieci LIN wymagane zewnętrzne napięcie od 4,5 V do 28 V
- Rezystory terminujące kontrolowane przez oprogramowanie
- Kompatybilny z SLCAN, działa z Linuxem oraz niektórymi programami CAN
- Złącze USB
- Złącze śrubowe
- Wymiary modułu: 34 x 18 mm
Film instruktażowy pokazujący obsługę konwertera.
