- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |

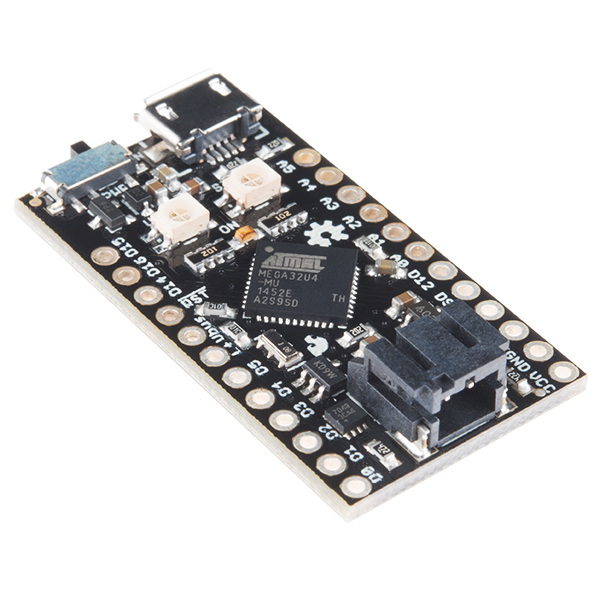

Opis produktu: Qduino Mini Atmega32u4 - kompatybilny z Arduino - SparkFun DEV-13614
Qduino Mini to mała płytka kompatybilna z Arduino, która posiada wbudowane złącze baterii Li-Pol oraz ładowarkę, a także wskaźnik poziomu naładowania. Moduł oparty na układzie ATmega32U4. Wyposażony w 19 cyfrowych wejść/wyjść oraz popularne interfejsy komunikacyjne. Pracuje z napięciem 3,3 V.
Qduino Mini Atmega32u4 - kompatybilny z Arduino - SparkFun DEV-13614.
Główne cechy
- Ładowarka baterii - po podłączeniu modułu do gniazda USB można jednocześnie ładować baterie oraz zasilać płytkę.
- Wskaźnik poziomu naładowania - dzięki specjalnie utworzonej bibliotece można monitorować poziom baterii.
- Ultramała, ultracienka, ultralekka - Qduino Mini posiada wymiary 20 x 38 mm, a jego waga to zaledwie 3,5 g.
Specyfikacja
- Napięcie zasilania: 3,3 V
- Układ: ATmega32U4
- Pamięć:
- Flash: 32 KB
- SRAM: 2,4 KB
- EEPROM: 1 KB
- Interfejsy:
- 19 cyfrowych I/O - dedykowanych 13
- 12 kanałów analogowych - dedykowanych 6
- 7 cyfrowych I/O z kanałem PWM
- SPI
- I2C
- UART
- Dwie diody LED RGB: status naładowania, TX, RX i inne do zaprogramowania
- Regulator: AP2112K 3,3 V / 600 mA
- Ładowarka baterii Li-Pol: MCP73831
- Wskaźnik poziomu Li-Pol: MAX17048
Miniaturowy moduł główny zgodny z Arduino
Qduino Mini Atmega32u4 to kompatybilny z Arduino moduł marki SparkFun o oznaczeniu DEV-13614. Płytka jest wyposażona w 8-bitowy mikrokontroler ATmega32U4, złącze do baterii Li-Pol oraz wbudowaną ładowarkę ze wskaźnikiem poziomu naładowania.
Do dyspozycji użytkownika jest 19 cyfrowych linii I/O, w tym 12 wejść analogowych i 7 wyjść PWM. Mikrokontroler posiada wbudowane, sprzętowe bloki komunikacyjne SPI, I2C oraz UART.
Doskonałe wyposażenie peryferyjne
Qduino Mini Atmega32u4 - kompatybilny z Arduino - SparkFun DEV-13614 zawiera dwie wielokolorowe diody LED: jedna pełni rolę wspomnianego wcześniej wskaźnika poziomu naładowania akumulatora oraz stanu komunikacji UART, druga – także trójkolorowa RGB – może być dowolnie wykorzystana przez użytkownika. Dodatkowo w układzie znalazła się kontrolka zasilania.
Na płytce znajduje się 3,3-woltowy stabilizator napięcia, automatyczny przełącznik zasilania oraz zworka, pozwalająca na ustawienie nominalnego prądu ładowania akumulatora (dostępne wartości do 100 mA oraz 500 mA). Moduł jest kompatybilny ze środowiskiem Arduino IDE.
