Opis produktu: Płyta główna Bigtreetech SKR v1.4 Turbo 32-bit
Bigtreetech SKR v1.4 Turbo to 32 bitowa płyta główna z procesorem ARM Cortex-M3 i układem LPC1768 o częstotliwości 120 MHz. Stosowana jest m.in. w drukarce Biqu B1. Płyta wspiera interfejsy komunikacyjne I2C, SPI. Posiada również możliwość rozszerzenia swojej funkcjonalności o łączność WiFi opartą o moduł ESP-01S. BTT SKR v1.4 Turbo oprócz złącz, umożliwiających podłączenie najważniejszych podzespołów drukarki 3D oferuje duże możliwości łatwej rozbudowy urządzenia.

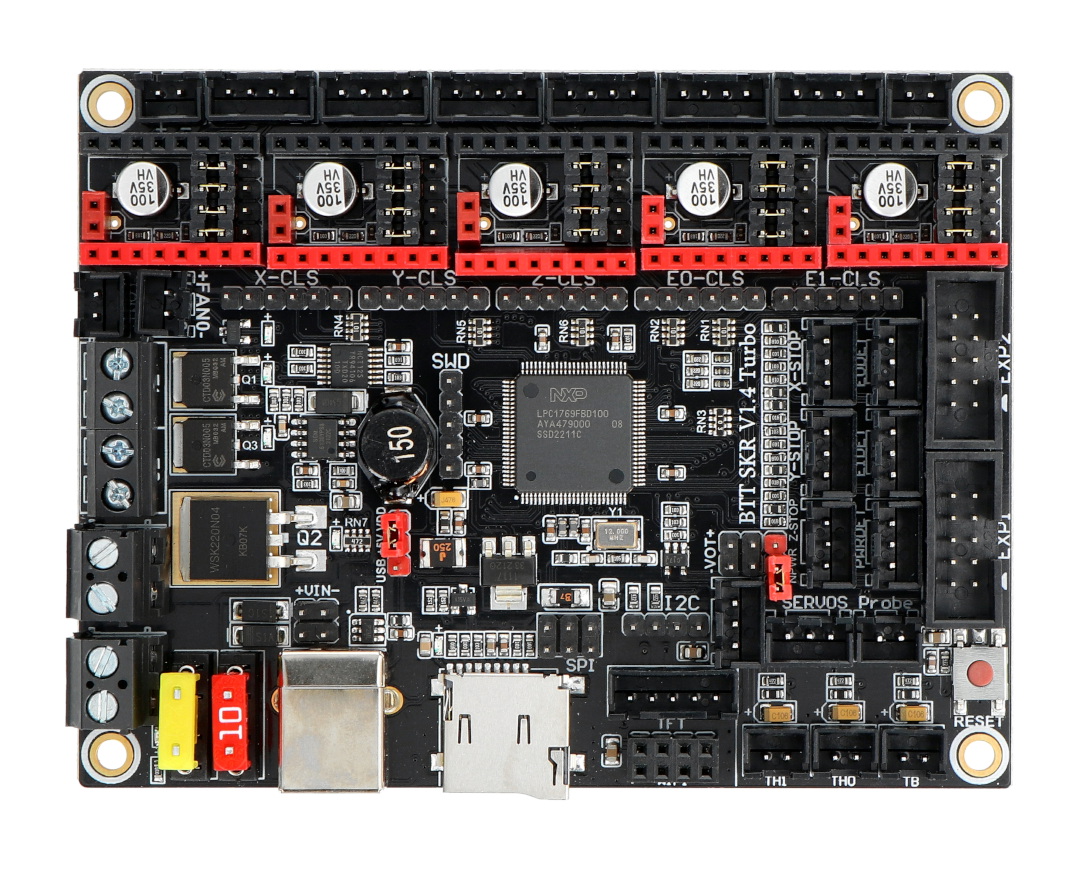

Bigtreetech v1.4 Turbo.
Płyta główna Bigtreetech v1.4 Turbo 32-bit.
Najważniejsze cechy płyty głównej Bigtreetech
- Bigtreetech v1.4 Turbo 32-bit jest kompatybilna z kilkoma rodzajami sterowników silników krokowych. Płyta zapewnia wsparcie dla sterowników: TMC5161, TMC5160, TMC2209, TMC2225, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988
- Umożliwia dodanie łączności WiFi poprzez instalację dedykowanego modułu ESP-01
- Posiada wyprowadzenia interfejsów komunikacyjnych I2C oraz SPI, przydatne w projektach DIY
- Pozwala na podłączenie sterowników silników krokowych w trybach Step/Dir i UART
- Na płycie znajdują się dwa porty osi Z, co pozwala uniknąć problemów z dodatkowymi zewnętrznymi modułami rozszerzeń napędu
- Płyta posiada trzy złącza dedykowane dla wentylatorów, oraz jedno przeznaczone dla wentylatora CNC (wykorzystywanego w ramach projektów DIY)
- Bigtreetech v1.4 Turbo wspiera obsługę ekranów TFT, LCD2004, LCD12864 o przekątnych 2,4'', 2,8'', 3,5''
- Na płycie znajduje się złącze paska LED NeoPixel. Dla jego poprawnego działania należy zastosować dedykowaną przetwornicę DC/DC
- Złącze termistora na płycie zabezpieczono poprzez zastosowanie termistora i warystora
Specyfikacja płyty głównej Bigtreetech SKR v1.4 Turbo 32-bit
- Napięcie zasilania: od 12 V do 24 V DC
- Napięcie logiczne: 3,3 V
- Procesor: ARM Cortex-M3
- Częstotliwość taktowania: 120 MHz
- Wspierane rodzaje drukarek (wg kinematyki ruchu): XYZ, Delta, Kossel, Ultimaker, CoreXY
- Obsługiwane interfejsy komunikacyjne: SPI, I2C, WiFi
- Kompatybilna ze sterownikami silników krokowych obsługujących tryby Step/Dir i UART
- Komunikacja: gniazdo USB typu B, czytnik kart microSD
- Wymiary: 109,67 x 84,3 mm

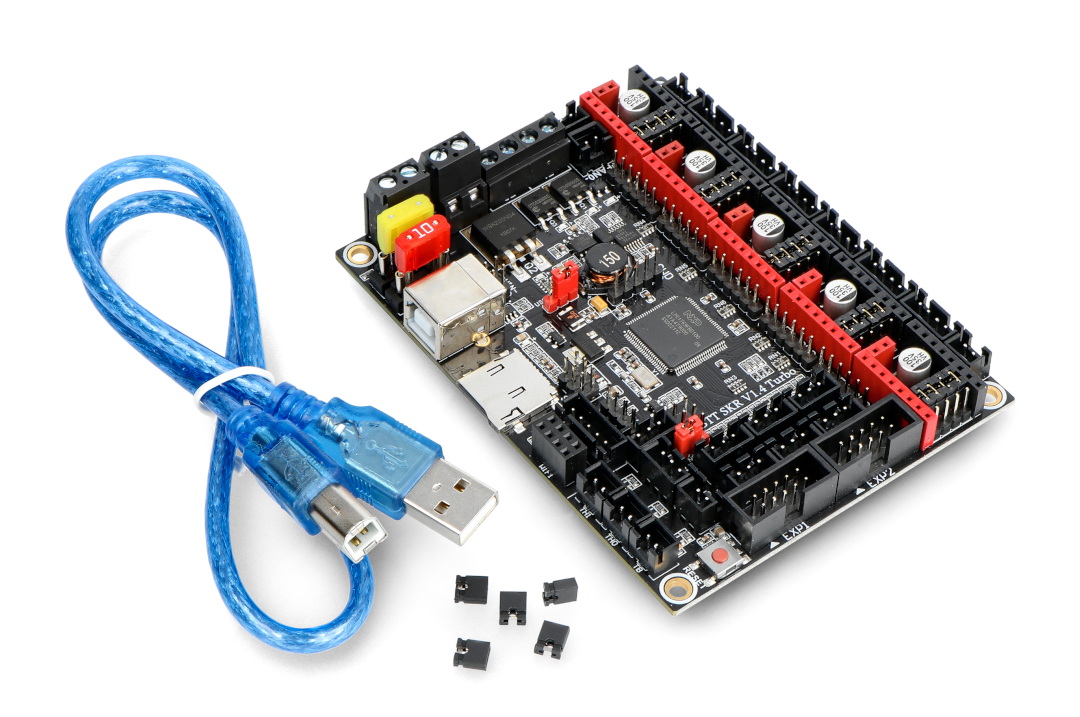

Zawartość zestawu
- Płyta główna BTT SKR v1.4 Turbo 32-bit
- Przewód USB typ A - USB typ B

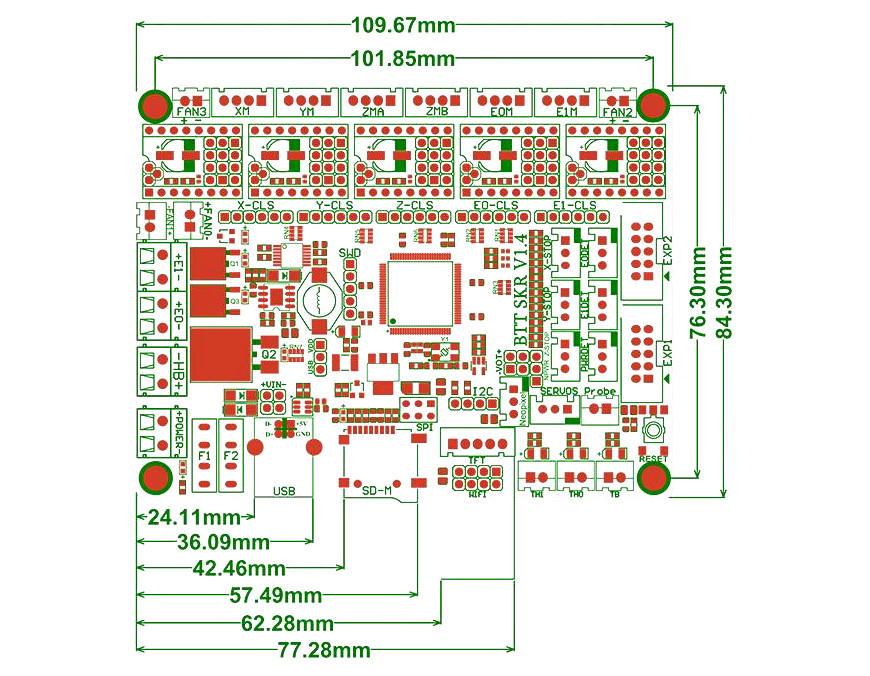

Schemat i szczegółowe wymiary płyty głównej.
