Opis produktu: SparkFun Qwiic Shield dla Teensy - rozszerzony - DEV-17119
Nakładka wyprodukowana przez firmę SparkFun dla modułów z serii Teensy, takich jak Teensy 4.1, Teensy 3.6 ora Teensy 3.5. Płytka rozszerza moduł Teensy o dodatkowe cztery złącza Qwiic do podłączenia modułów / czujników korzystających z tego samego złącza. Na nakładce znajdują się dwa złącza proste oraz dwa złącza proste oraz dwa złącza kątowe systemu Qwiic. Do złącza Qwiic można podłączyć moduły komunikujące się poprzez interfejs I2C. Ekosystem Qwiic znacznie ułatwia połączenie czujników / modułów do modułu głównego z tym samym złączem, nie wymaga lutowania i daje pewność poprawnego połączenia. Na płytce znajduje się również przycisk PROG, który pełni tę samą funkcję co przycisk PROG na płytce Teensy. Do zestawu wraz z nakładką Qwiic dołączono zestaw pinów, które należy samodzielnie wlutować w płytkę.
Qwiic pozwala podłączyć czujniki za pomocą magistrali I2C, dzięki nim prototypowanie jest szybsze i mniej podatne na błędy. Spolaryzowane połączenia oznaczają, że nie można go źle podłączyć. Wszystkie złącza Qwiic posiadają wyprowadzenia 4-pin o rastrze 1 mm.

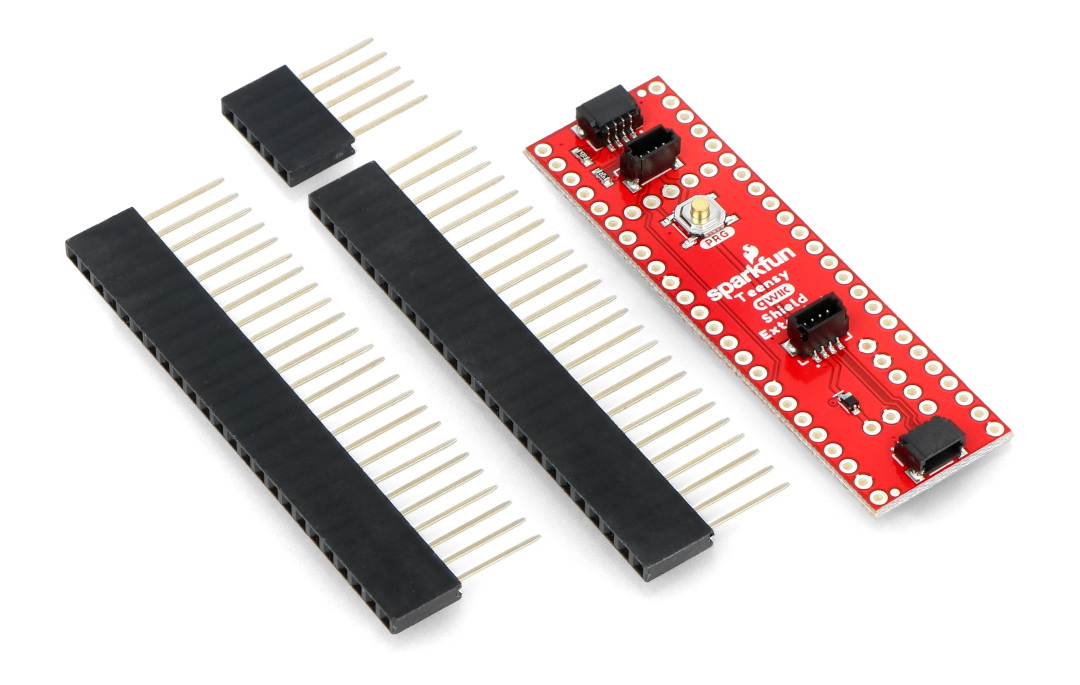

Nakładka Qwiic wraz ze złączami do samodzielnego wlutowania.Główne cechy nakładki Qwiic Shield Extended dla Teensy
- Kompatybilna z Teensy 4.1 oraz Teensy 3.6 lub Teensy 3.5
- 4 złącza Qwiic (dwa proste i dwa kątowe)
- Przycisk PROG - pełni tę samą funkcję co w płytce Teensy
- Zworka I2C
- Linia 3,3 V i GND
Złącza Qwiic na płytce
Na nakładce Qwiic Shield Extended znajdują się cztery złącza Qwiic. Dwa złącza proste znajdują się na krańcach płytki, natomiast dwa kątowe znajdują się na jej środku.
W naszej ofercie dostępna jest również wersja podstawowa
dla modułów Teensy 3.1, Teensy 4.0 ora Teensy LC.
SparkFun Teensy
Moduł SparkFun Teensy to niewielka płytka wyposażona w 32-bitowy mikrokontroler z rdzeniem ARM Cortex M4 o taktowaniu 120 MHz, 512 kB pamięci Flash oraz 192 kB pamięci RAM. Teensy 3.5 posiada 62 piny wejścia / wyjścia z czego 20 kanałów PWM i 25 wejść analogowych, kontroler DMA oraz popularne interfejsy komunikacyjne: SPI, I2C, I2S, CAN. Wyprowadzenia Teensy pracują z napięciem 3,3 V.
Przykład podłączenia nakładki z Teensy i wyświetlaczem Qwiic.SparkFun Qwiic Shield dla Teensy - rozszerzony - DEV-17119
Prezentowana płytka jest niezastąpiona w sytuacji, kiedy spełniasz dwa czynniki: 1) masz moduł Teensy, 2) potrzebujesz skorzystać ze złączy Qwiic. W takich okolicznościach wyposażony w cztery złącza (dwie pary: kątowa i prosta) Qwiic moduł sprawdzi się pierwszorzędnie!
Ten zestaw różni się od podstawowego, który także dostępny jest w naszym sklepie, dołączonymi pinami. W tej wersji otrzymujesz dodatkowe listwy pinów do samodzielnego przylutowania!
SparkFun Qwiic Shield dla Teensy - wersja z dodatkowymi pinami
Moduł ma za zadanie udostępniać porty Qwiic dla płytek Teensy. Warto wiedzieć, że Qwiic umożliwiają podłączenie czujników za pomocą magistrali I2C, co jest niezwykle przydatne.
Jeśli chodzi o interfejsy, prezentowany moduł posiada wyprowadzenia SPI, I2C, I2S i CAN. Działa z prądem o napięciu 3,3 V. Zachęcamy do zakupu!
